电热水壶U型浸没式金属加热元件结构

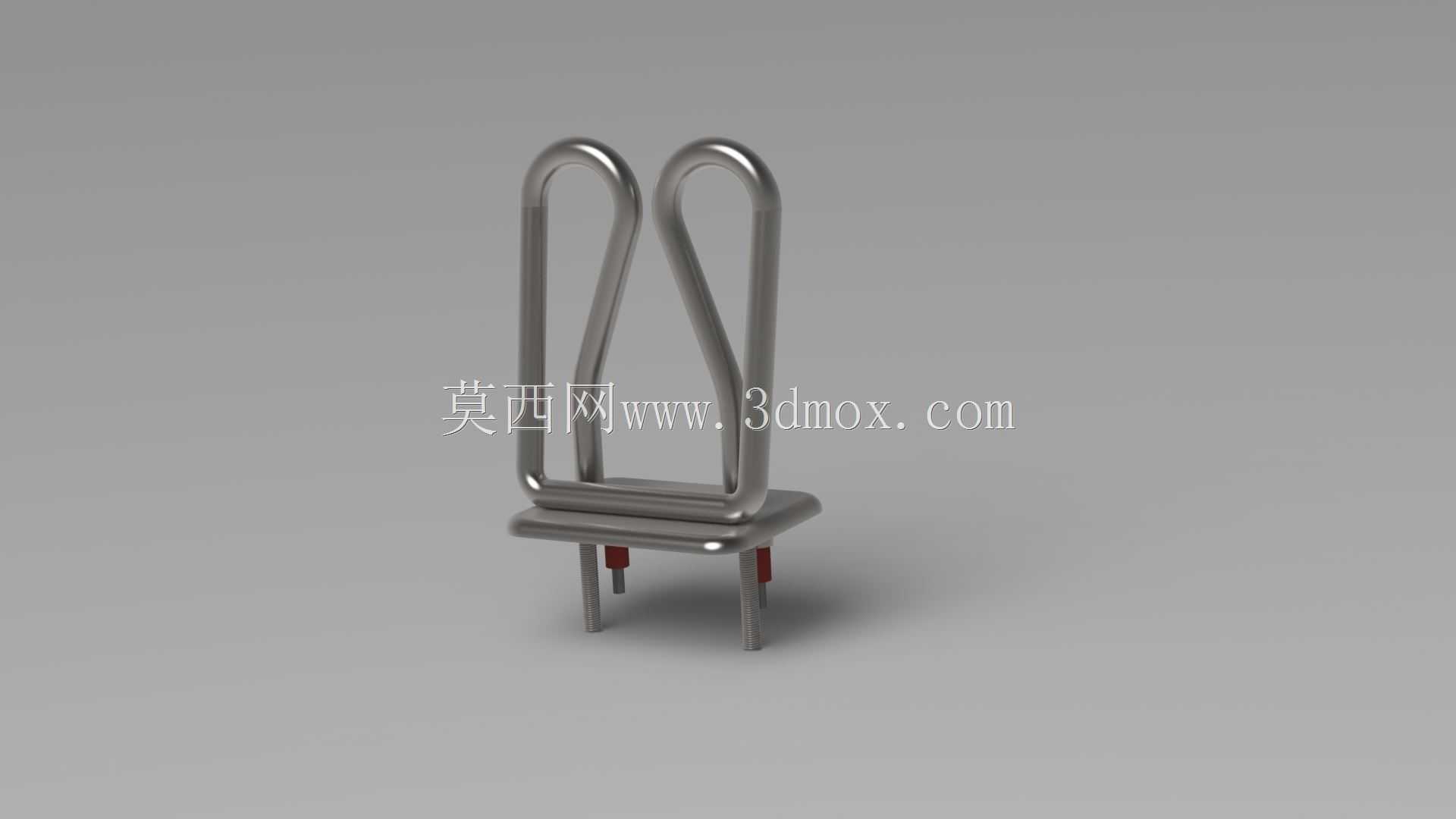

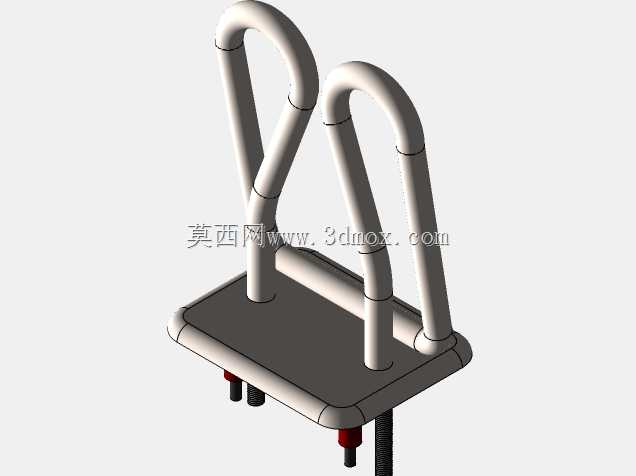

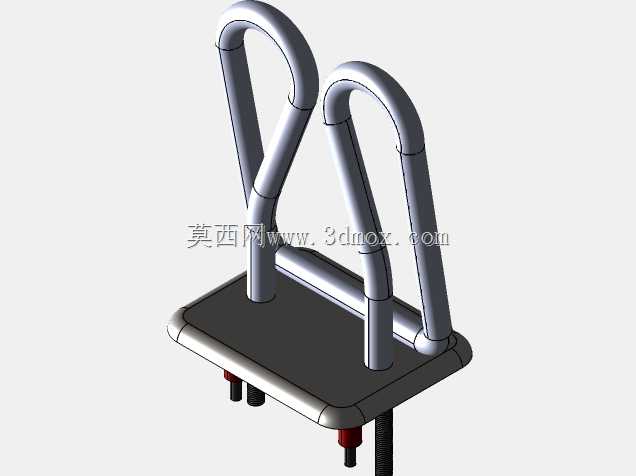

　　从结构设计来看，该元件采用双U型弯管布局，这种布局首先是在有限的安装法兰直径范围内，最大化了发热管与水的接触面积，同等功率密度下能有效降低管壁表面负荷，避免管壁局部温度过高导致的水垢快速附着、金属管过早氧化失效问题；双U的对称结构也让发热区域在壶内分布更均匀，减少壶内水的局部对流死角，避免出现上下层水温差过大的情况。安装端采用带固定引脚的法兰底座结构，底座为冲压成型的金属固定片，两个引出电极垂直向下伸出，安装时法兰片贴合壶体底部的安装平面，通过密封硅胶垫压紧实现水密，不需要额外复杂的固定结构，两个引脚直接连接温控器与电源线路，装配工序简单，适合小家电流水线的快速组装作业。日常家用及商用小型电热水壶的核心发热部件，就是这类浸没式金属加热元件，它直接决定了烧水效率、使用寿命与使用安全，在小型液体加热器具领域应用极为广泛，除了常见的电热水壶，类似结构还可适配小型电煮锅、便携式烧水杯、台式饮水机加热腔等需要对液态水进行快速升温的设备。这类加热元件的核心功能是将电能通过内部电阻丝的热效应转化为热能，再通过金属管壁直接与水接触完成热交换，相比底盘式间接加热结构，热转换效率更高，升温速度更快，结构也更简单可靠，适合小容量快速加热的产品场景。

　　设计这类加热元件时，首先要匹配壶体的内部容积确定总功率，常规1.5L到2L容量的家用电热水壶，适配的该类元件功率多在1500W到1800W区间，功率过高会导致加热时水流翻腾过于剧烈，容易出现沸水溅出的风险，功率过低则会拉长烧水时间，影响使用体验。弯管的弯折半径需要严格控制，弯折处不能出现管壁褶皱、壁厚减薄超差的问题，否则长期高温工作下弯折位置容易出现管壁开裂、绝缘层破损的安全隐患；管内填充的氧化镁粉要保证密实度均匀，确保内部电阻丝居中不与管壁接触，满足电气绝缘要求。

　　从安装边界尺寸来看，该元件的法兰底座直径适配常规电热水壶底部的通用安装开孔，两个引出引脚的间距符合主流温控器的接线端子尺寸，不需要额外调整接线结构就能直接适配多数成熟的电热水壶底盘结构；U型管的整体高度要低于壶内最低水位线，确保工作时整个发热管完全浸没在水中，避免干烧导致的元件烧毁，同时管体顶部距离壶盖的安全距离要满足沸水翻腾时不会直接冲击壶盖排气结构，减少溢水概率。实际选型应用时，还要根据使用地区的水质情况调整管壁材质，水质较硬的区域适合选用加厚304不锈钢管壁，减缓水垢腐蚀的速度，提升元件使用寿命；管壁的表面处理要保证光滑无毛刺，减少水垢的附着面积，降低日常清洁的难度。

　　双U型的结构相比单U型结构，在同等安装空间下发热面积提升近一倍，能有效降低单位面积的热负荷，长期工作下管壁的氧化速度更慢，元件的使用寿命更长，同时对称的结构让加热时的水流对流更平稳，烧水时的噪音也相对更低。在建模还原这类元件时，需要重点还原弯管处的顺滑弧度、法兰底座的冲压成型特征、引出引脚的固定结构，不能忽略管壁的厚度细节，因为这些结构直接关系到后续做整机装配干涉检查、密封结构验证的准确性，要是建模时简化了法兰的密封面结构，后续做装配仿真时就无法准确判断密封垫的压缩量是否合理，容易出现漏水的设计缺陷。
