遥控格斗机器人用内转子无刷进料电机

　　做格斗机器人动力选型的时候，最先要卡的就是动力输出密度和安装边界，这款内转子无刷电机的三维结构，刚好适配1/10到1/12量级的小型格斗机器人进料驱动、行走辅助动力场景，也能给小型遥控履带车、固定翼航模的动力系统做结构匹配参考。从实际建模还原的结构来看，这款电机采用内转子布局，转子直接嵌套在定子绕组内部，相比同外径的外转子无刷电机，转动惯量更小，急加速、急停的响应速度更快，刚好匹配格斗机器人对抗中需要瞬时调整动力输出的需求，不管是驱动进料机构推送击打部件，还是给行走轮提供瞬时扭矩，都能减少动力迟滞带来的对抗劣势。

　　建模的时候特意对照实物卡了安装边界，电机主体是圆柱型结构，前端盖预留了四个对称的安装孔位，孔位的节圆直径和市面上同量级无刷电机的安装尺寸通用，不需要额外改安装支架就能直接替换同规格的其他型号电机，这点对做机器人迭代改装的结构工程师来说很实用，不用每次换动力都重新加工安装座。输出轴是标准的圆轴带D型切边，和联轴器、齿轮的配合不需要额外做轴面加工，直接用顶丝固定就能传递额定扭矩，避免了轴面打滑的问题。出线端做了径向出线的布局，两根动力线分别做了不同颜色的绝缘层，红色接正极、黑色接负极，线端压接了标准的香蕉插头，插头的长度和焊接位置都做了避让，安装的时候不会和电机尾部的安装结构产生干涉，也不会因为机器人对抗中的碰撞扯断引线。

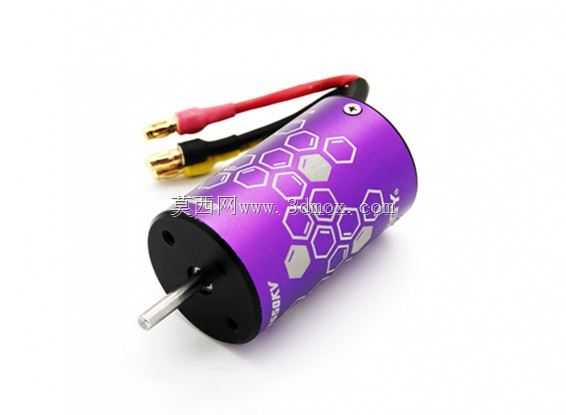

　　外壳表面做了六边形的凹凸纹理，不是单纯的装饰结构，建模的时候还原了这个纹理的实际作用：一方面增加外壳的散热面积，电机满功率输出的时候，定子产生的热量可以通过外壳的凹凸结构更快和空气对流，降低绕组温升，延长持续满功率工作的时间；另一方面凹凸纹理也能增加外壳的结构强度，对抗中如果有其他部件剐蹭到电机外壳，纹理结构可以分散冲击力，避免薄壳型的电机外壳被撞变形蹭到内部转子。前端盖是黑色的硬质端盖，轴承嵌在端盖的中心位置，建模的时候预留了轴承的安装公差，轴承外圈和端盖的配合是过渡配合，内圈和输出轴是过盈配合，保证高速转动的时候转子不会出现径向窜动，3650KV的转速特性下，转子的动平衡余量控制在常规航模电机的标准范围内，高速转动的时候不会出现明显的振动传导到机器人机架上。

　　从实际应用场景的适配性来说，这款电机的KV值决定了它适合搭配2-3S的锂电池供电，输出的转速和扭矩刚好匹配小型格斗机器人的进料机构——也就是用来持续输送击打耗材、或者驱动弹射机构预紧的动力单元，不需要额外加太大减速比的减速箱就能直接驱动负载，减少了传动链路的零件数量，也能降低整机的重量，在格斗机器人严格的重量限制下，每减少一克不必要的传动结构重量，就能给装甲或者击打机构多留一克的重量余量。建模的时候也考虑了不同安装姿态的适配，不管是水平安装在机架侧面驱动进料辊，还是垂直安装在机架内部驱动预紧齿轮，电机的出线方向都可以通过转动尾部的出线套调整，不会因为安装角度问题导致引线被弯折断裂。另外电机的整体长度控制得比较紧凑，在狭小的机器人机身内部，不会占用过多的纵深空间，给电池、电调、接收机这些电子部件留出足够的布置空间，也能避免电机和其他运动部件产生运动干涉。

　　做结构验证的时候可以直接用这个三维模型做装配干涉检查，把电机模型导入整机装配体里，就能模拟安装后的各个部件间隙，检查输出轴和联轴器的配合长度是否足够，安装孔位和支架的孔位是否对正，引线的弯曲半径是否在合理范围内，避免实际加工组装的时候才发现尺寸不匹配的问题。模型还原的细节还包括尾部的固定螺丝、端盖和外壳的配合止口，这些细节在做装配仿真的时候都能用到，比如止口的配合长度决定了端盖的定位精度，也影响电机外壳的密封性能，虽然格斗机器人不需要太高的防水等级，但是止口结构可以阻挡对抗中产生的金属碎屑、塑料碎片进入电机内部，刮伤绕组或者卡住转子。
