120×38规格220伏交流轴流散热风机

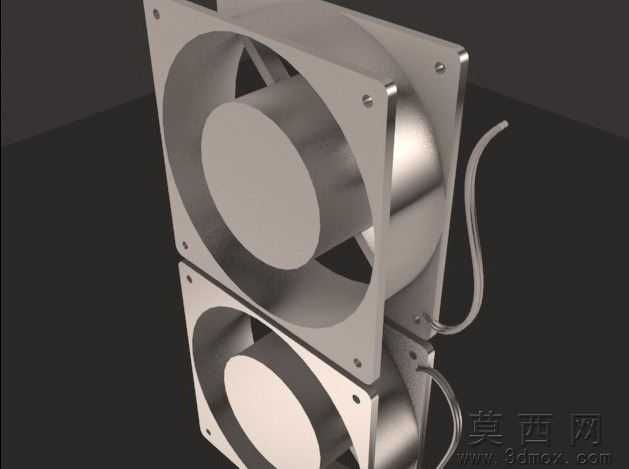

本作品为120×120×38规格的220伏交流轴流鼓风机三维模型，建模阶段采用参数化设计思路，先以基准平面定位风机外框的方形安装轮廓，精准还原四角安装孔的孔位间距与孔径尺寸，保证模型可直接匹配标准机柜的安装位尺寸。外框部分通过拉伸凸台构建基础壁厚，再对边角做倒圆角处理还原真实产品的工艺倒角，避免尖锐棱角的失真表现。风筒部分与外框做一体化布尔运算，保证内壁圆弧过渡的流畅性，还原轴流风道的顺滑曲面特征。叶轮建模时先绘制单叶片的截面草图，通过圆周阵列生成完整叶轮结构，调整叶片的扭转角度匹配轴流风机的送风角度特征，再对叶片边缘做薄壳处理还原真实叶片的壁厚。电机部分采用分层建模，还原后端定子外壳的圆柱轮廓、出线口的护线套结构，电源线采用扫掠命令生成自然弯曲的走线形态，还原产品实际接线的状态。渲染阶段采用金属拉丝材质赋予外框与风筒表面，模拟铝合金风机外壳的金属质感，叶轮部分采用哑光磨砂金属材质区分不同部件的材质差异，场景内添加柔和的环境光与定向补光，突出金属表面的反光层次与结构转折，暗部添加弱反光避免结构死黑。模型完整还原了风机的双层堆叠安装结构，可直观展示多风机组合安装时的对位关系，接口部分预留了标准接线端的安装位，可用于散热系统布局、机柜通风结构设计的方案验证，建模过程中对所有配合面做了间隙校验，保证各部件装配关系符合实际产品的公差要求，无结构干涉问题，曲面建模全程保持G1连续过渡，无破面、扭面等建模缺陷，可直接用于渲染出图、结构演示等场景。
