SUV行星齿轮式自动变速器结构展示

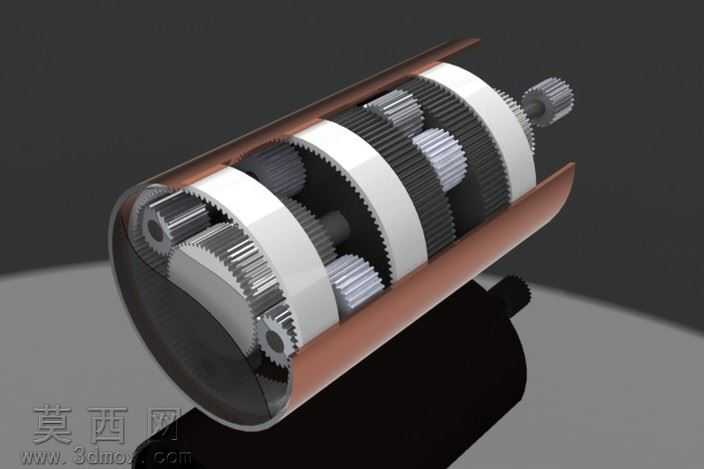

本作品为SUV搭载的行星齿轮式自动变速器三维建模成果，建模阶段严格参照乘用SUV自动变速器的真实传动比例搭建，先完成核心传动构件的基准草绘，通过参数化约束确定各齿轮的模数、齿数以匹配SUV的动力传输扭矩需求，再依次完成太阳轮、多组行星齿轮、齿圈、离合器毂、输入输出轴的特征建模，每一处齿形都通过渐开线方程生成，保证齿轮啮合的传动精度符合实际机械原理。渲染阶段采用剖视展示的处理方式，将变速器外壳做半透明剖切处理，外壳赋予棕红色金属烤漆材质，表面添加细微的磨砂质感还原真实变速器壳体的涂装效果，内部齿轮组根据功能区分材质：传动齿轮赋予亮银色淬硬钢材质，添加细微的加工刀痕纹理提升真实感，行星架与固定隔套采用灰白色工程合金材质，区分不同构件的功能属性，输入输出轴做发黑处理呈现哑光黑金属质感，底部的安装基座赋予黑色防滑橡胶材质，让整体结构层次清晰可辨。结构设计上完整还原了多排行星齿轮组的串联布局，清晰展示出不同档位下的动力传递路径，行星齿轮与太阳轮、齿圈的啮合位置做了精准对位，可直观呈现自动变速器通过离合器制动不同构件实现档位切换的工作原理，隔套的排布、轴承的安装位置都严格遵循实车变速器的装配逻辑，没有出现结构干涉的问题。设计思路上优先考虑结构展示的直观性，没有添加多余的外部附属管线，将核心的变速传动结构完全暴露在视野中，通过半剖外壳既保留了变速器的整体外形轮廓，又能让观看者清晰看到内部复杂的齿轮传动组合，灯光采用多组柔光从不同角度照射，避免金属齿轮表面出现过强的反光遮挡齿形细节，阴影做柔化处理让整体渲染效果干净清晰，能够直观展现自动变速器的核心构造，可用于汽车传动结构教学、变速器原理演示等场景，帮助观看者快速理解行星齿轮式自动变速器的工作逻辑与内部组成。
