ESD无刷电动螺丝刀精密结构设计

　　这款手持电动拧紧工具的结构设计，核心围绕精密电子装配场景的实际作业需求展开，在消费电子组装、小型电气元件锁付、精密仪器调试这类对静电防护、扭矩精度要求严苛的工位上，这类工具是一线装配人员的核心作业器具。不同于普通有刷电动螺丝刀，无刷电机的结构布局从根源上降低了运转过程中的碳粉溢出风险，同时也减少了电刷摩擦产生的静电积累，配合整机外壳的防静电材质选型，能够满足ESD防护区域的作业要求，避免静电击穿敏感电子元件，造成元器件隐性损坏的问题。

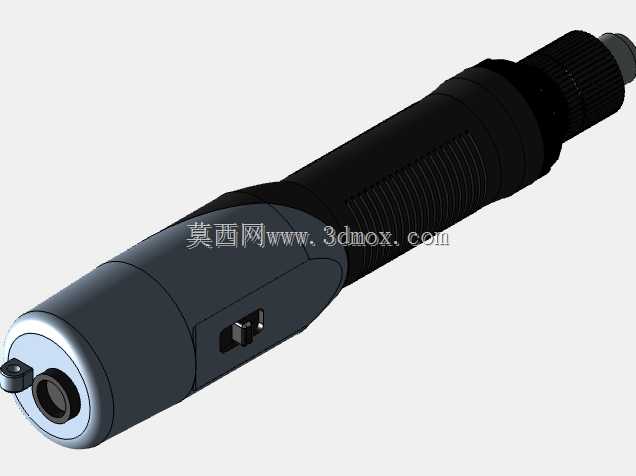

　　从整体结构布局来看，整机采用长筒式同轴设计，握持段做了贴合手掌弧度的收腰处理，表面的防滑纹理深度控制在0.8mm，既能够保证长时间握持的摩擦力，又不会因为纹理过深积攒车间的灰尘、焊锡碎屑，日常清洁维护更加方便。机身前端的批头安装座采用快拆式弹性锁止结构，更换不同规格批头时无需额外辅助工具，轴向的定位精度控制在0.1mm以内，保证批头与螺丝槽口的同轴度，减少锁付过程中批头晃动摇摆导致的螺丝滑牙、槽口损伤问题。机身上的正反转切换拨杆设置在握持段拇指自然触碰的位置，拨杆的阻尼力度经过调校，切换档位时有清晰的档位反馈，作业过程中无需目视即可完成正反转操作切换，不会因为误触导致锁付动作中断。

　　设计过程中对整机的重量平衡做了多轮迭代调整，将重量较大的无刷电机模块设置在靠近握持重心的位置，前端批头传动段采用轻量化的合金材质，整机重心落在手掌握持区域的中心位置，长时间单手握持作业时手腕的负荷更低，能够有效降低一线装配人员长时间作业的疲劳感。机身尾部的线缆接口做了防弯折处理，接口处设置了加长的橡胶防护套，能够承受车间作业过程中频繁拖拽、弯折的使用强度，避免线缆根部断裂导致的设备故障。传动结构部分采用行星齿轮减速组，齿轮的模数经过匹配调校，既能够保证输出扭矩的稳定性，又能控制运转过程中的噪音水平，在无尘车间、精密装配车间这类对环境噪音有要求的场景下，不会产生额外的噪音干扰。

　　从安装适配边界来看，这款工具可以配套平衡吊、垂直锁付支架使用，机身上预留的定位环槽尺寸适配市面上主流的电动螺丝刀固定夹具，不需要额外加工转接件就可以直接安装在自动化锁付模组上，兼顾手工装配作业和半自动化锁付工位的使用需求。扭矩输出范围覆盖了M1到M4规格螺丝的锁付扭矩要求，扭矩调节环设置在机身靠近前端的位置，刻度标识清晰，调节时的扭矩档位反馈明确，不同作业人员调节到相同刻度时的扭矩输出偏差控制在5%以内，能够满足不同工位的锁付扭矩要求，避免扭矩过大拧坏塑料壳体、压坏PCB板，或是扭矩不足导致螺丝锁附不牢的问题。

　　整机的外壳接缝处做了错位止口设计，能够阻挡车间内的少量灰尘、助焊剂雾气进入机身内部，提升设备在复杂车间环境下的使用寿命，外壳材质选用耐常见工业溶剂的防静电工程塑料，日常使用酒精擦拭清洁时不会出现表面腐蚀、材质发粘的问题。前端批头座的位置设置了接地导通结构，能够将作业过程中产生的静电通过配套的防静电线缆导出到接地端，全程保证静电泄放通路的导通，满足电子制造车间的ESD管控标准。
