欧规插脚式墙插电源充电器结构设计

项目分类:变压器/电感器 发布时间:2025-02-02 ID:918536
  • 欧规插脚式墙插电源充电器结构设计
  • 欧规插脚式墙插电源充电器结构设计
  • 欧规插脚式墙插电源充电器结构设计
  • 欧规插脚式墙插电源充电器结构设计

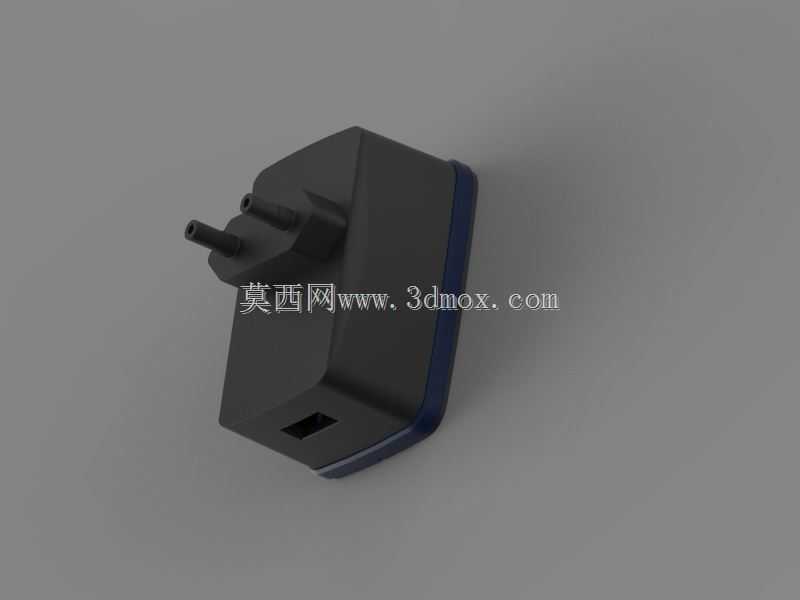

  这款墙插式电源适配器的三维结构,核心面向消费类电子设备的低压供电场景,日常可直接插接在室内标准墙面取电插座上,为小型数码终端、便携智能硬件、低功耗外设提供稳定的直流电能输出,替代传统线性电源实现交流市电到适配直流电压的转换,同时满足安规隔离的硬性要求。从结构设计逻辑来看,整体采用方正圆角的块式布局,插脚直接集成在壳体一侧,无需额外输入线材,插接后整体贴合墙面,不会占用相邻插座的插接空间,适配多数家庭、办公场景下的密集插座排布需求。壳体采用上下扣合的注塑装配结构,侧边预留的装饰条既可以作为上下壳的装配对位标识,也能在模具开模时优化分型面的位置,避免分型线暴露在产品正面主视区域,降低后续表面处理的工艺难度。

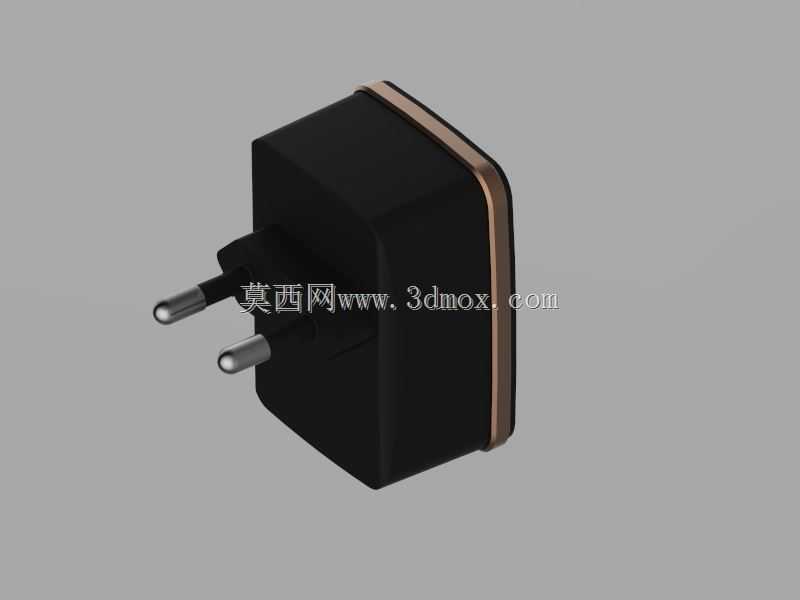

  插脚采用欧规标准圆柱式结构,插脚的伸出长度、中心间距完全符合对应区域的插座安规要求,插脚与内部PCB板的连接采用压接式固定结构,避免焊接带来的虚接风险,同时在插脚根部设计有加强凸台,分散用户插拔时的应力,防止长期使用后插脚松动歪斜。内部腔体的布局充分考虑了元器件的排布空间,高压侧与低压侧预留足够的安规爬电距离,变压器、整流桥、滤波电容等发热元器件的位置对应壳体上预留的微小散热间隙位置,在不破坏壳体整体密封性的前提下,通过壳体内部的空气对流实现被动散热,满足长期满载工作的温升要求。

  壳体的壁厚设计均匀,整体壁厚控制在1.8-2.2mm区间,避免注塑成型时出现缩痕、缺胶等缺陷,转角位置全部采用R0.8以上的圆角过渡,既可以提升壳体的抗冲击强度,也能优化注塑时的熔体流动路径,降低成型内应力。从安装边界来看,产品整体的外轮廓尺寸控制在常规墙插适配器的通用区间内,插接状态下突出墙面的厚度经过优化,不会突出过多导致磕碰,也不会遮挡墙面插座的其他插孔,插脚的插入深度符合标准要求,插接后不会出现松脱、接触不良的问题。

  在面向制造的设计层面,整套结构的模具拆分简单,上下壳均采用直身面出模,不需要复杂的抽芯滑块结构,仅插脚位置需要设计镶件来固定插脚的安装位置,模具加工成本可控,量产时的成型周期短,装配工序仅需要完成内部元器件放置、上下壳扣合、超声焊接几个步骤,不需要额外的螺丝固定,进一步压缩装配工时与物料成本。壳体表面采用细咬花处理,既可以掩盖注塑过程中可能产生的轻微表面瑕疵,也能提升用户插拔时的握持摩擦力,避免手滑导致插拔困难。输出端的接口位置设计在壳体与插脚相对的另一侧,插接在墙面时线材自然向下垂落,不会出现线材弯折受力的情况,延长输出线材的使用寿命。整体结构没有多余的异形结构,所有的加强筋、定位柱都设计在壳体内部,不会破坏外观的整体性,同时内部的定位柱可以精准固定PCB板的位置,避免运输、使用过程中PCB板移位导致的元器件碰撞、引脚脱焊等问题。
