小型风力涡轮机机架支撑结构设计

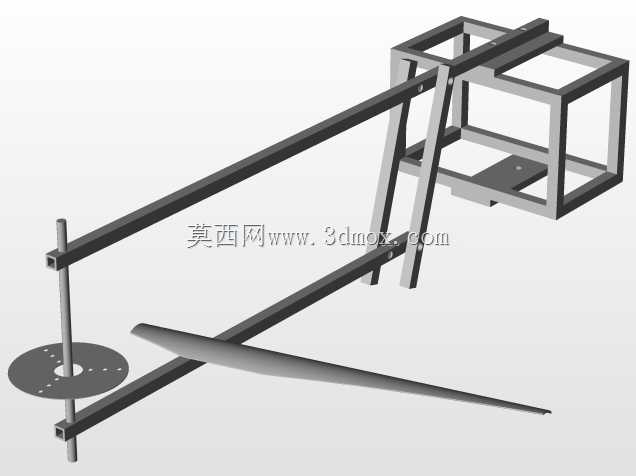

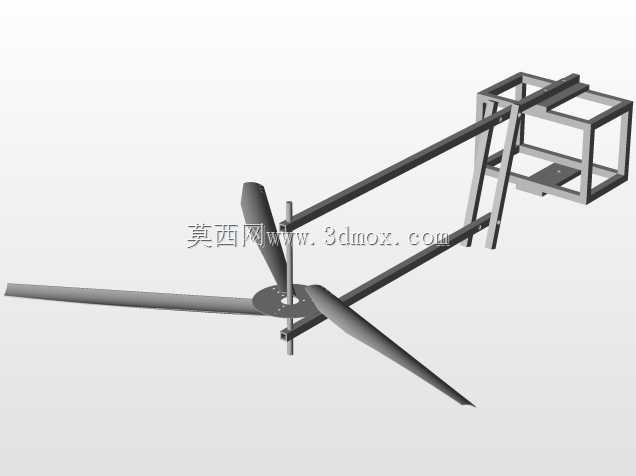

　　这套结构是小型离网风力发电系统的核心承载子部件，主要应用在民用分布式供电、偏远山区户用供电、野外监测站点供电、海岛小型独立供电等场景，承担着固定风轮传动组件、承载机舱内部电气部件、传递风载荷到塔架的核心作用，是小型风力发电机组中连接风轮动力段与塔架支撑段的关键结构件。从结构设计逻辑来看，整个框架采用矩形型钢焊接成型的框式主体，这种设计首先兼顾了轻量化与结构刚性，框型结构在承受风轮转动带来的交变载荷、侧向阵风冲击载荷时，能够通过型钢的截面特性分散应力，避免局部应力集中导致的结构变形。

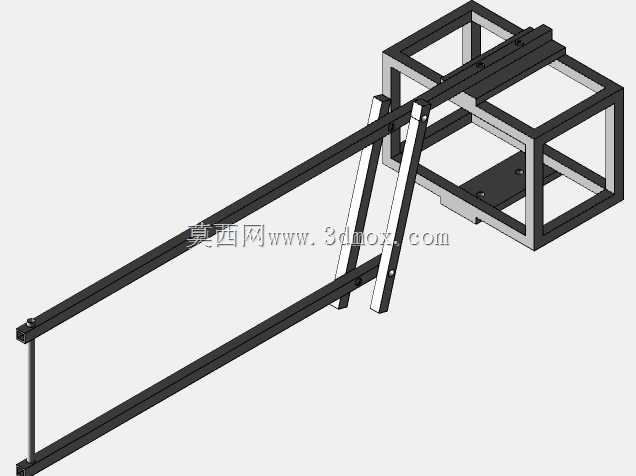

　　主体框架的方形腔体预留了足够的安装空间，可容纳整流模块、电源变换组件、偏航转动的连接基座，腔体内部的安装底板预先设置了标准化安装孔位，能够适配不同功率等级的电源变换模块安装需求，不需要二次打孔加工，降低现场装配的工作量。延伸出去的两根平行长梁是风轮主轴的安装支撑段，梁体采用等截面型钢设计，在保证直线度的前提下，通过斜向支撑构件与主体框架连接，斜撑的角度经过载荷计算优化，能够抵消风轮转动时产生的倾覆力矩，避免长梁在长期交变载荷下出现下挠变形，斜撑与长梁、主体框架的连接位置都设置了加强贴板，分散连接点的焊接应力，提升结构的疲劳寿命。

　　从安装边界来看，主体框架底部的连接法兰面是与塔架顶端对接的安装基准，法兰面的平面度公差控制在合理范围内，保证偏航机构转动时不会出现卡滞，法兰孔采用圆周均布设计，适配通用小型风力发电机塔架的安装尺寸，具备较好的互换性。长梁前端的安装位是风轮主轴轴承座的固定位置，两个安装座的同轴度在设计时做了严格约束，避免主轴安装后出现别劲问题，降低轴承的非正常磨损。整个结构的设计充分考虑了户外使用的工况，所有型钢构件的连接位置都做了倒角处理，避免应力集中，框架的边角位置预留了线缆穿引的空间，方便风轮动力线缆、传感器线缆从结构内部走线，避免线缆外露被风蚀、紫外线老化。

　　在实际使用过程中，这套支撑结构不需要额外做复杂的二次加工，所有安装孔位都在焊接成型后统一加工完成，装配时只需要按照定位面依次安装轴承座、电源模块、偏航连接座即可，装配难度低，适合批量生产应用。针对野外使用的强风工况，结构的整体重心经过优化设计，重心落在塔架安装法兰的中心轴线上，避免偏载导致的偏航机构额外磨损，同时在极端强风下，框式结构的风阻更小，能够降低整体结构承受的风载荷，提升机组的抗风能力。不同于大型风力发电机组的铸造机舱底座，这种型钢焊接式的支撑结构更适合小型千瓦级风力发电机组使用，加工成本更低，生产周期更短，同时结构的维护难度小，出现局部变形时可以通过焊接修补快速恢复使用性能，非常适合分布式小型风电项目的应用需求。结构的各部分尺寸设计充分考虑了运输与现场装配的便利性，整体结构可以拆分成分体部件运输，到现场后通过螺栓拼接即可完成组装，不需要大型吊装设备配合，降低了偏远地区的安装施工难度。
