摩托车维修用剪式举升机结构设计

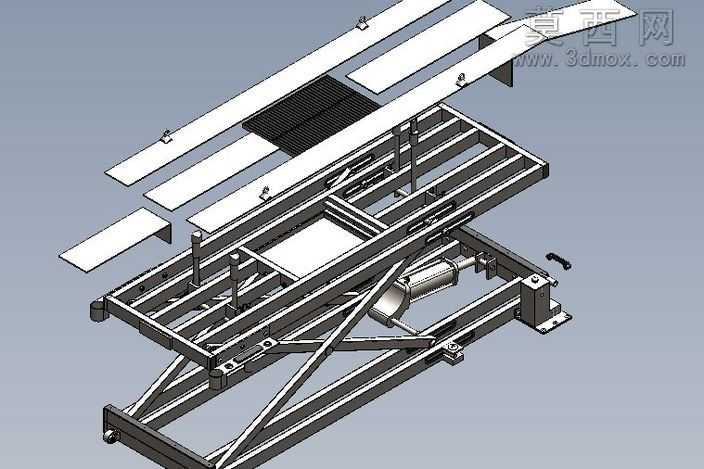

本作品为面向摩托车维修场景设计的剪式举升设备三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对每一处结构连接、运动副约束都做了精准还原。模型整体采用框架式承载结构设计，底部为固定式安装底座，通过地脚螺栓可实现与维修工位地面的牢固连接，保障举升作业时的整体稳定性。核心升降机构采用剪叉式连杆结构，多组交叉连杆通过销轴实现铰接配合，铰接位置预留了标准润滑注油孔位，可降低长期使用的磨损损耗，延长设备使用寿命；驱动单元采用卧式液压油缸作为动力输出部件，油缸两端分别与底座框架、上层剪叉臂做铰接连接，通过液压动力输出平稳推力，带动剪叉结构完成展开与收拢动作，实现上层承载平台的平稳升降，同时配套设计了手动泄压操作手柄，可精准控制平台下降速度，避免骤降带来的安全风险。上层承载平台采用模块化拼接设计，主体为型钢焊接成型的框架结构，表面预留了多组可调节的限位块安装槽位，可根据不同型号摩托车的轮距、轴距调整限位装置位置，适配不同尺寸的两轮摩托车停放需求；平台表面还设计了防滑纹理面板与轮胎卡位结构，防止举升过程中车辆出现滑移移位，平台侧边延伸出辅助支撑翼板，可拓展作业操作空间，方便维修人员放置工具、开展拆装作业。建模过程中对所有金属结构件都赋予了对应的钢材材质属性，对液压油缸、操作手柄、防滑面板等部件分别做了差异化材质区分，渲染阶段采用工业级写实渲染参数，还原金属构件的哑光漆面、金属光泽以及防滑面板的粗糙质感，结构运动仿真阶段验证了剪叉机构全行程运动无干涉，液压驱动行程与平台升降高度匹配合理，整体承重结构的受力分布经过模拟校核，可满足常规摩托车维修作业的承重需求，设备收拢后整体高度较低，方便摩托车直接推行至平台上，无需额外搭建坡道，适配各类摩托车维修门店、售后维保站点的日常作业使用需求。
