不锈钢立式化学反应器三维结构设计

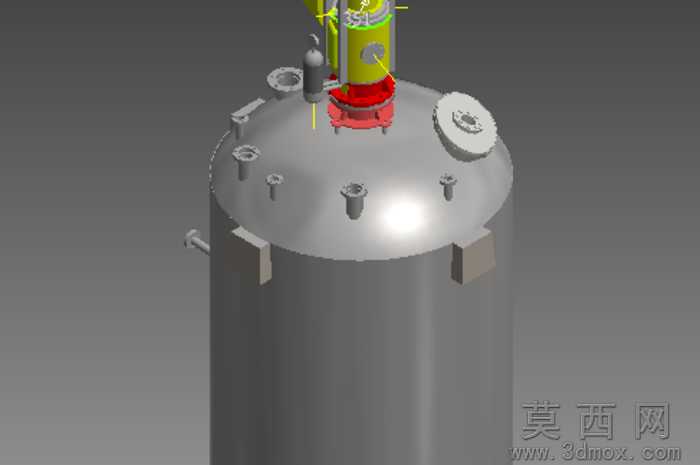

本作品为立式不锈钢化学反应器的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循化工压力容器的设计规范搭建整体结构，还原了工业级化学反应设备的真实构造细节。建模初期先确定罐体的核心比例参数，以立式圆柱罐体为主体基础，底部采用标准椭圆封头结构，顶部搭配平盖式封头，通过参数化草图绘制罐体的截面轮廓，经旋转凸台命令生成罐体基础实体，保证罐体壁厚均匀一致，符合承压设备的壁厚设计要求。材质设置上，罐体主体、顶部各类接口、侧边附件均赋予304不锈钢材质，调整材质的反射度、粗糙度参数，还原不锈钢金属哑光带细微反光的真实质感，顶部的传动连接部件区分材质，连接法兰、密封垫片分别赋予碳钢、橡胶材质，通过材质差异清晰区分不同功能部件，提升模型的辨识度。结构细节搭建上，逐一还原罐体顶部的各类工艺接口，包括物料进料口、测温测压接口、人孔结构、搅拌装置安装座，顶部的搅拌传动机构完整还原了电机连接座、联轴器、机械密封结构，清晰展现搅拌轴从顶部伸入罐体内部的装配关系；罐体侧边设置有耳式支座，还原支座的焊接连接结构与加强筋构造，满足设备的安装支撑需求，侧边还设置有侧装式的出料与取样接口，接口处均搭配标准法兰结构，还原法兰的螺栓孔、密封面细节。设计过程中优先保证结构的合理性，所有接口的位置排布符合化工反应器的操作逻辑，人孔设置在便于检修的位置，各类仪表接口避开搅拌装置的运行区域，支座的位置与承重能力匹配罐体满载时的载荷要求，搅拌装置的安装位置处于罐体中心轴线上，保证搅拌运行时的稳定性。渲染阶段采用柔和的工业场景光源，通过多角度光源照射凸显不锈钢罐体的曲面质感，对顶部的复杂传动部件进行局部光影强化，清晰展现密封结构、连接部件的层级关系，整体模型无多余冗余结构，所有部件均可实现拆分查看，能够直观展现不锈钢化学反应器的内部构造与外部装配关系，可用于化工设备的结构展示、教学演示以及方案沟通使用。
