多管路集成式流体输送阀组结构设计

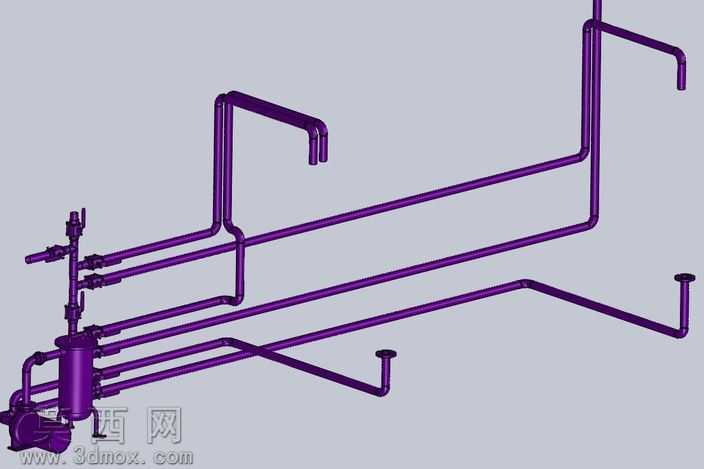

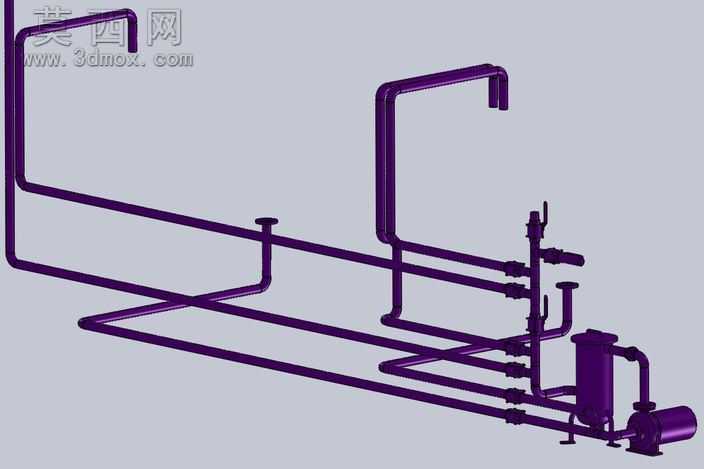

本作品为多管路集成式流体输送阀组的三维建模设计成果，建模过程中严格遵循机械管路设计的规范要求，先完成核心阀腔主体的基准建模，以阀组的进出接口为定位基准，逐一搭建各分支管路的走向路径，每一段管路的弯折半径、接口对接公差都经过参数化校准，避免管路干涉的同时保证流体输送的路径顺畅。建模阶段对管路的壁厚、接口处的密封衔接结构做了精细化处理，所有管路与阀腔的连接位置都预留了标准密封装配位，可匹配常规的管路密封件安装需求，阀组上的控制旋钮、接口法兰结构都按照通用五金配件的标准尺寸建模，保证模型可直接用于后续的装配验证与工程出图参考。材质渲染阶段，将管路与阀腔主体赋予统一的紫色硬质工程塑料材质，模拟工业流体管路常用的耐腐管材质感，渲染时调整了材质的反光度与粗糙度参数，既清晰呈现管路的弯折轮廓与空间走向，也能直观区分阀组主体与各分支管路的结构边界，背景采用浅灰色素面背景，避免多余元素干扰结构展示，通过多角度的视图切换可完整呈现整个阀组的空间布局。设计思路上，本结构采用集成式阀腔作为核心分流单元，替代传统分散式多阀组拼接的管路方案，将多组进出管路整合在同一阀腔上进行分流控制，大幅缩减了管路系统的整体占用空间，各分支管路采用对称式与错落式结合的布局方式，既保证不同管路之间留有足够的安装操作间隙，也让整体管路排布规整有序，便于后期的管路维护与部件更换。建模过程中对每一段管路的走向都做了路径优化，尽可能减少不必要的弯折，降低流体在管路内输送的阻力，同时对管路末端的固定支撑脚做了一体化建模，保证整个阀组管路安装后的结构稳定性，所有装配接口的位置都经过同轴度校验，确保虚拟装配时各部件可精准对接，不存在错位、间隙过大等装配问题，完整还原了该类流体输送阀组的实际装配形态与结构特征。
