Nema17规格两相混合式步进电机结构设计

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制、同时对低速运转平稳性有要求的场景里，Nema17规格的两相混合式步进电机是应用占比极高的动力执行元件。这类电机的设计核心，是在42mm见方的标准安装法兰尺寸边界内，平衡输出扭矩、运转步距精度、机身长度与安装适配性，避免出现选型时扭矩冗余挤占设备内部空间，或是扭矩不足导致丢步的问题。

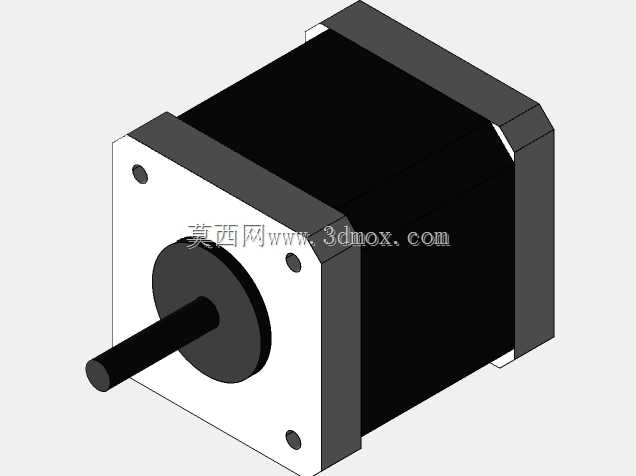

　　从实际结构设计逻辑来看，这款两相混合式步进电机采用前端方形法兰安装结构，法兰端面上预留四个对称分布的安装孔，孔位完全匹配Nema17标准的安装孔距规范，不需要额外做转接板就可以直接固定在标准42电机安装座、线性滑台端面或是设备安装立板上，能大幅降低结构设计阶段的适配工作量。输出轴采用单出轴D型切边设计，和同步轮、联轴器、小模数齿轮配合时，不需要额外加工定位面就能传递额定扭矩，避免长期正反转切换时轴和传动件之间出现打滑空转的问题。

　　功能特性层面，混合式结构结合了反应式步进电机的高步距精度和永磁式步进电机的输出扭矩优势，1.8度的固有步距角可以在整步驱动下实现每转200个定位步点，搭配细分驱动器使用时，能将单步分辨率进一步拆分，满足低速运动时的平稳性要求，避免低速爬行现象影响设备运动精度。B级绝缘等级的绕组设计，可以适配常规工业场景下的温升要求，在额定转速区间内连续运转时，绕组温升不会超过绝缘等级允许的阈值，能保证长期运行的可靠性，不会因为过热出现绕组绝缘老化、扭矩衰减过快的问题。

　　设计过程中，机身的方形截面结构除了匹配安装法兰的尺寸一致性，还能在多电机并排安装时，让相邻电机的机身侧面可以紧密贴合排布，最小化多轴模组的横向占用空间，这一点在桌面型多轴运动设备的结构布局里尤为重要。机身外壳采用拉伸铝型材搭配前后端盖的装配结构，既可以保证定子部分的装配同轴度，铝型材外壳的散热表面积也能满足自然风冷条件下的散热需求，不需要额外加装散热风扇就能适配大部分常规工况。

　　从安装边界来看，这类电机的前端法兰定位止口尺寸做了统一规范，和安装座上的定位孔配合时，可以快速保证电机输出轴和传动部件的同轴度，减少装配阶段的调整工作量，避免因为同轴度偏差导致的输出轴径向受力过大、轴承过早磨损的问题。尾部的出线位置做了居中设计，不管是从设备侧面还是后方走线，都不会和相邻的结构件产生干涉，给设备布线留出足够的操作空间。

　　在实际选型应用时，这类电机常被用在小型皮带传动滑台、滚珠丝杠驱动的短行程位移模组、点胶设备的Z轴升降结构、小型雕刻机的进给轴上，因为本身的保持扭矩可以覆盖这类场景的负载需求，同时标准的安装尺寸让不同厂商生产的同规格电机具备完全的互换性，设备后期维护更换时不需要修改原有安装结构，直接替换就能正常使用。绕组的接线方式采用标准的两相四线制，和市面上绝大多数步进驱动器的接线端子定义兼容，不需要额外改线就能完成调试，降低了电气调试阶段的出错概率。

　　结构建模过程中，需要重点保证安装孔位、止口尺寸、输出轴直径与切边尺寸、轴伸长度这些和外部装配相关的尺寸公差，因为这些尺寸直接决定了电机能不能顺利装配到现有设备结构上，而机身内部的定子、转子、绕组结构只需要保证外形和实际结构一致即可，不需要做过于细致的内部细节还原，毕竟在做设备整体装配仿真时，电机作为外购标准件，只需要保证外部安装尺寸准确就能满足干涉检查、装配校验的需求。
