近场光学透镜棱镜组合结构设计

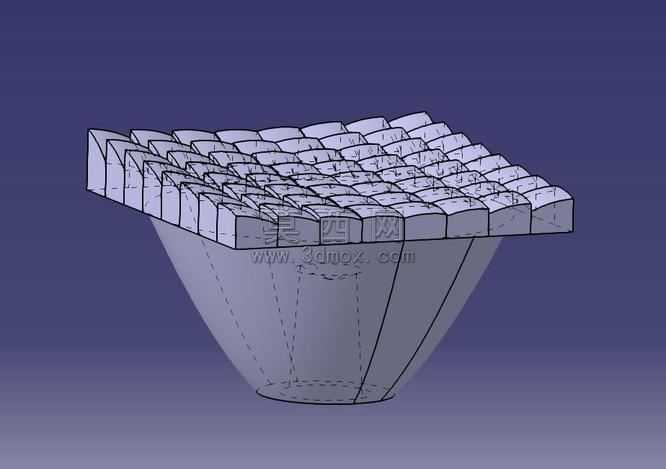

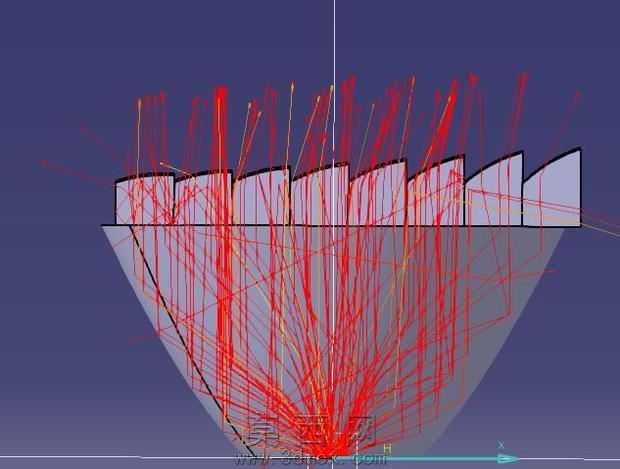

本作品为近场光学镜头的三维结构设计，采用专业三维建模软件完成全参数化构建，整体结构分为上部微结构阵列与下部锥形导光腔体两部分，建模过程中严格遵循近场光学的光路传播逻辑，对每一处微棱镜单元的倾角、尺寸、排布间距都做了精准的参数约束，确保结构符合近距离光输出控制的光学设计要求。上部的微结构阵列采用规则的矩阵式排布，单个棱镜单元的截面为楔形结构，建模时通过阵列特征配合参数化草图驱动，可快速调整单元密度与楔角参数，适配不同的近场照明或成像的光路需求；下部的锥形腔体采用薄壁壳体结构建模，内壁做了平滑过渡处理，避免光路传播过程中出现不必要的杂散反射，腔体与上部微结构阵列的衔接处做了一体化的布尔合并处理，保证整体结构的装配密封性与结构连贯性。渲染阶段采用半透明哑光的光学材质模拟透镜与棱镜的光学介质属性，背景选用深紫色纯色背景突出结构轮廓，通过定向光源模拟光路入射效果，清晰呈现出微结构阵列的排布规律与锥形腔体的曲面形态。设计思路围绕近距离光路精准控制的核心需求展开，摒弃了传统远场镜头的长光路结构，采用微棱镜阵列直接对出射光进行角度调控，搭配锥形导光腔体收拢光路，能够在极短的工作距离内实现均匀可控的光输出，可应用于近场成像、短距照明、微型光学传感等场景，建模过程中预留了结构安装位的参数接口，可根据实际装配需求快速调整整体安装尺寸与接口规格，所有结构特征均保留建模历史参数，方便后续针对不同光学参数做迭代优化，结构壁厚均匀，符合光学元件的加工成型工艺要求，不存在尖锐内角与壁厚突变的结构缺陷，可直接用于后续的光学仿真验证与加工开模参考。
