3kW低减速比动力输出电机结构设计

项目分类:电动机 发布时间:2025-02-09 ID:920270
  • 3kW低减速比动力输出电机结构设计
  • 3kW低减速比动力输出电机结构设计
  • 3kW低减速比动力输出电机结构设计
  • 3kW低减速比动力输出电机结构设计
  • 3kW低减速比动力输出电机结构设计

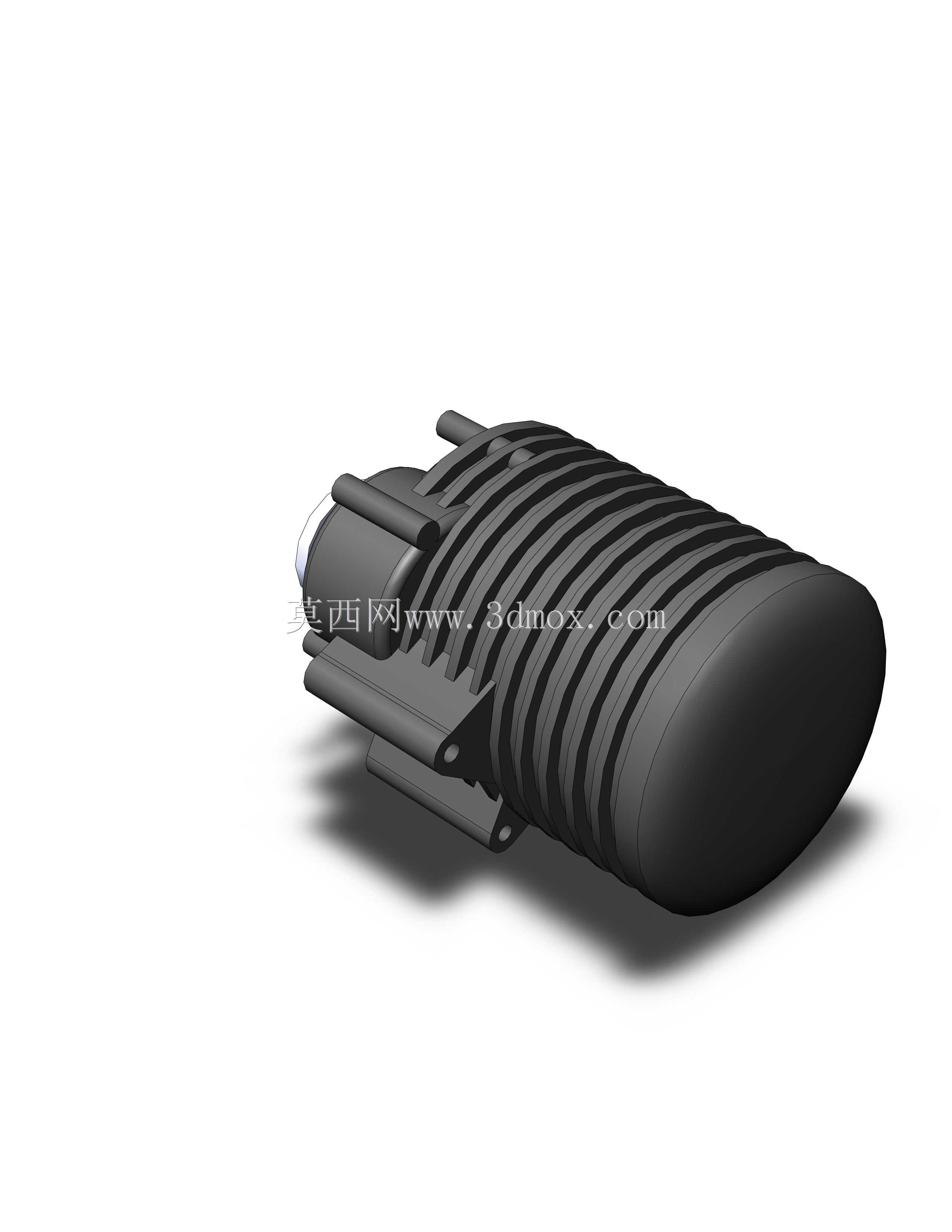

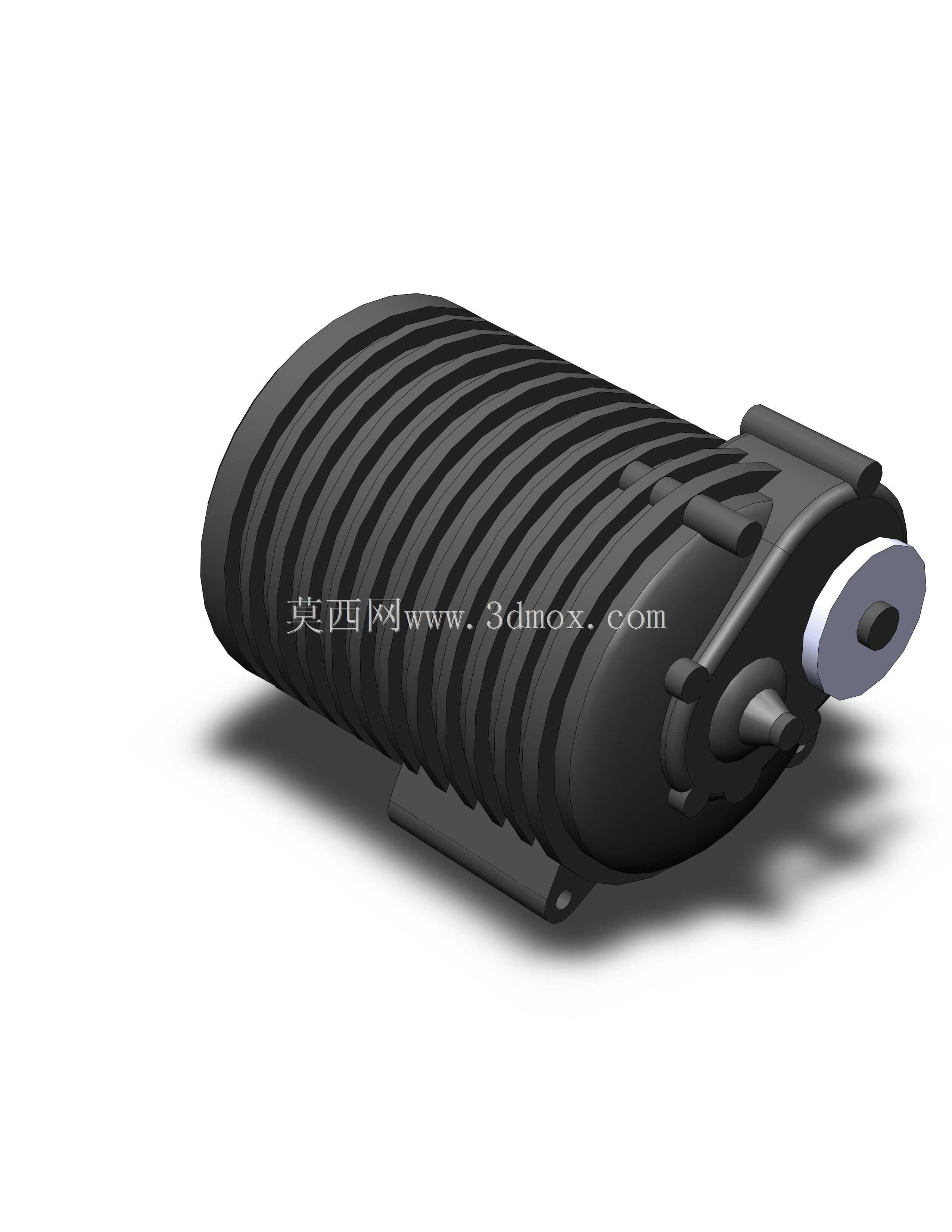

  这款动力输出部件的设计,最初是面向轻型电动两轮车、小型便携动力设备的直驱场景做的适配,核心是在紧凑的安装空间内实现3kW额定功率的稳定输出,同时匹配1:2.35的低减速比,兼顾高转速区间的动力响应与低速扭矩输出需求,避免常规大减速比电机在高速工况下的传动损耗问题。从结构布局来看,整机采用一体化筒式壳体设计,外壳表面排布的连续环形散热筋,并非装饰性结构,而是根据额定负载下的温升仿真结果做的排布:筋条高度、间距都经过热流场优化,在自然风冷工况下,能让壳体表面的空气流动形成连续的散热通道,将定子绕组工作产生的热量快速导出,避免持续高负载运行时出现绕组过热退磁的问题。

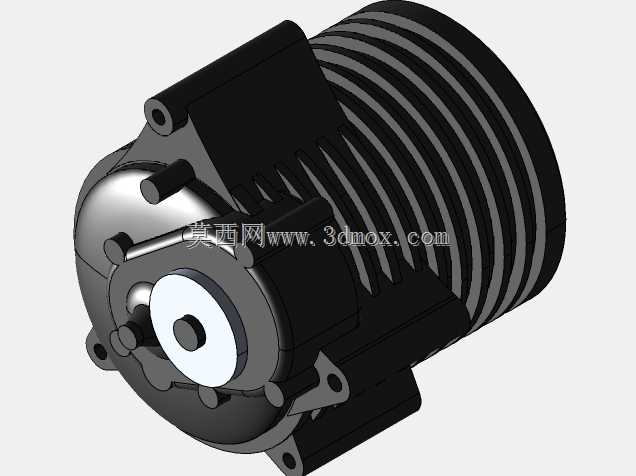

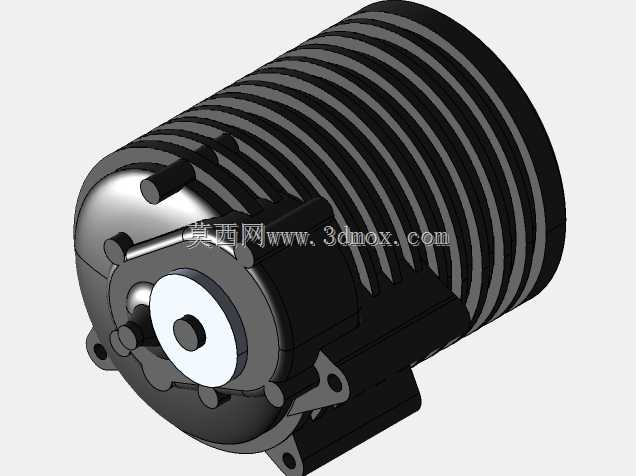

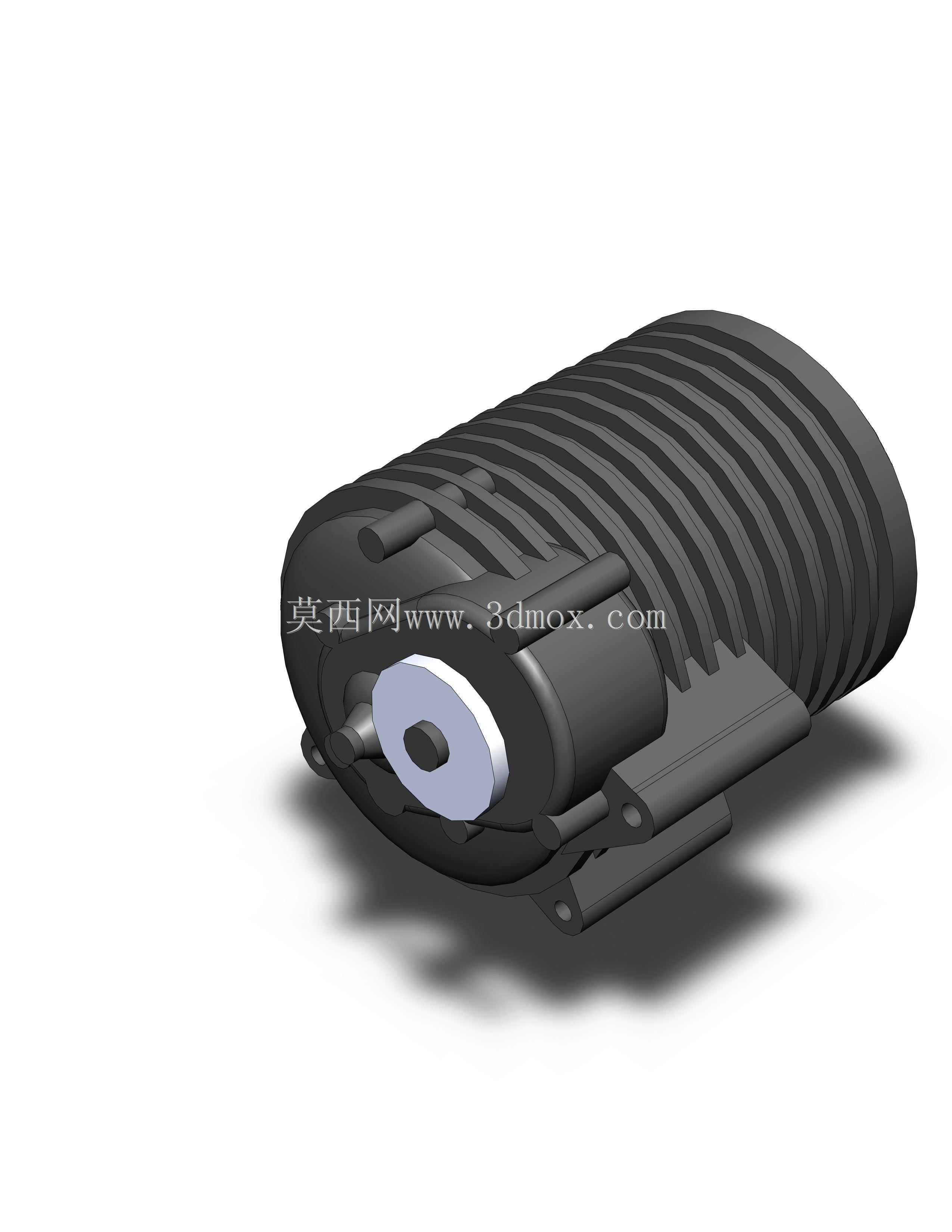

  输出端的轴伸结构做了扁位与定位孔组合设计,安装时不需要额外加工键槽就能实现扭矩的可靠传递,同时轴端的定位台阶能直接和负载端的安装止口配合,保证输出轴与负载输入的同轴度,减少传动过程中的径向跳动,降低轴承的额外径向载荷。整机的安装边界做了充分的紧凑化处理,壳体两侧预留的安装凸耳带有通孔,可直接通过螺栓固定在设备的安装支架上,不需要额外设计转接法兰,适配轻型电动越野车辆、小型便携发电设备、小型工业输送线的动力单元等多种安装场景,安装孔的跨距尺寸经过多场景适配校核,能兼容多数同功率等级电机的安装位,方便现有设备的动力替换升级。

  内部的减速结构采用行星齿轮排布,因为减速比偏低,所以齿轮模数做了针对性加大,齿面经过硬化处理,能承受瞬时大扭矩冲击,比如电动车辆起步、负载设备卡滞瞬间的冲击载荷,不会出现断齿、齿面崩落的问题。定子绕组的排布采用集中绕组方案,相比分布式绕组能减少端部铜线的用量,降低铜损,同时让整机的轴向长度进一步缩短,适配空间局促的安装场景。转子部分的磁钢采用表贴式固定,表面做了碳纤维包裹防护,避免高转速运转时磁钢受离心力作用出现脱落,同时磁钢的排布角度做了斜极优化,能有效降低运转时的齿槽转矩,让动力输出更平顺,减少低速运转时的抖动问题。

  端盖部分采用和壳体同材质的高强度铝合金压铸成型,轴承室的加工精度控制在IT7级,能保证前后轴承的同轴度,减少轴承运转时的异常磨损,延长整机的维护周期。出线端的结构做了密封处理,能应对户外使用场景下的溅水、灰尘侵入问题,防护等级达到IP54,满足户外作业设备的使用要求。在设计过程中,还对整机的重量做了优化,在保证结构强度满足1.5倍过载工况的前提下,通过拓扑优化去除了壳体、端盖上的非承重区域冗余材料,让整机重量比同功率等级的常规电机降低约12%,对于对重量敏感的便携动力设备、轻型电动车辆来说,能有效降低整体自重,提升设备的续航或者便携性。从实际应用的适配性来看,这款动力单元除了轻型电动两轮车的驱动场景,还可以适配小型园林机械、便携作业工具、小型自动化输送设备的动力输入,低减速比的特性能让设备在需要高转速输出的工况下保持较高的传动效率,不会因为减速比过大导致动力损耗,同时紧凑的结构也不需要设备预留过大的安装空间,降低设备整体的设计难度。
