适配谷歌Nexus4手机的车载支架结构设计

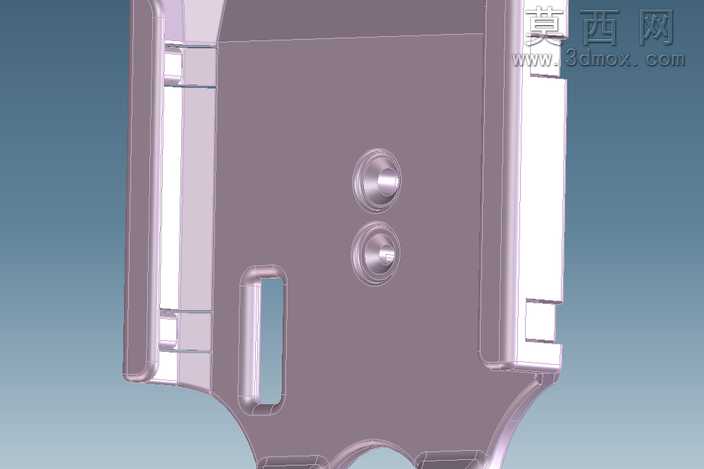

本作品为适配谷歌Nexus4手机设计的车载专用支架，整体采用三维参数化建模方式完成结构搭建，建模过程中优先考虑车载使用场景的稳定性与取放便捷性，对支架的卡扣结构、承托弧度、安装卡位都做了针对性的尺寸校准。建模阶段首先完成手机轮廓的尺寸适配，针对Nexus4的机身厚度、侧边弧度调整支架的夹持间隙，预留出硅胶套或塑料保护壳的装配空间，避免带壳手机无法顺利卡入的问题。支架主体采用一体化结构设计，减少不必要的拼接部件，两个圆形的定位凸点对应手机背部的受力点位，分散夹持过程中对手机机身的压力，侧边预留的长条形开孔既可以减轻支架整体重量，也能为手机侧边的按键留出操作空间，避免支架卡入后误触按键的情况。底部的双叉形承托结构做了圆角过渡处理，既能够承托手机底部的重量，也不会遮挡手机底部的充电接口与麦克风开孔，满足车载充电时的使用需求。材质选择上适配FDM熔融沉积成型3D打印工艺，选用ABS材料作为打印基材，建模时针对ABS材料的打印收缩率调整了各部位的尺寸公差，对壁厚做了均匀化处理，避免打印过程中出现翘边、壁厚不均导致的结构强度不足问题。渲染阶段采用哑光浅紫灰的塑料材质表现支架的成品质感，对边缘的倒角、卡扣的贴合面做了光影细化，清晰展现各部位的结构衔接关系。设计过程中反复验证了支架的夹持力度，既保证车辆行驶过程中手机不会因颠簸滑落，也不会因夹持力过大损伤手机边框，整体结构无多余冗余设计，打印完成后无需额外组装即可直接使用，适配车载场景的日常使用需求。
