蓝色辐条式传动转子结构设计

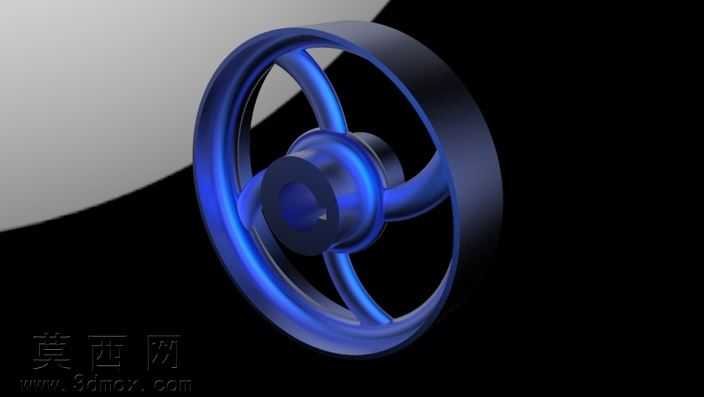

该转子采用三维参数化建模完成整体结构设计，建模过程中先以中心回转轴线为基准，绘制中心轴孔的截面轮廓，通过回转特征生成中心轮毂基体，保证轴孔与轮毂的同轴度公差符合传动件的装配要求。轮毂外侧延伸出三根均匀分布的弧形辐条，辐条采用变截面流线型设计，建模时通过样条曲线勾勒辐条的空间走向，再以扫描特征生成辐条实体，每根辐条与轮毂、外圈轮缘的衔接处都做了平滑圆角过渡，避免应力集中问题，提升构件在高速回转工况下的结构强度。外圈轮缘采用等厚度环形结构，与辐条末端做一体化布尔合并，保证整体结构的连接刚性。材质设计上，整体构件赋予深蓝色半透明金属质感材质，轮毂与轴孔区域调整为更深的哑光金属色，区分不同功能区域的视觉表现，渲染阶段采用三点布光方案，主光源从侧上方投射，突出辐条与轮缘的曲面弧度，辅光源补全暗部细节，背景搭配纯黑底色强化构件的科技质感，同时添加微弱的环境反射效果，让金属材质的光泽表现更贴近真实工业零件的视觉效果。设计过程中重点考量了转子的动平衡性能，三根辐条采用120度等夹角分布，整体结构沿中心轴线完全对称，可有效降低回转过程中的偏心振动，适配高速传动的使用场景。中心轴孔预留了标准的键槽安装位，可与传动轴实现周向固定，满足扭矩传递的装配需求，轮缘的外圆面做了高精度的轮廓约束，保证回转过程中的圆度公差，避免运转过程中出现剐蹭问题。整体建模过程严格遵循机械设计的公差规范，所有特征参数均可编辑调整，可根据实际使用需求修改辐条厚度、轮缘直径、轴孔尺寸等参数，适配不同功率、不同转速的传动场景使用。
