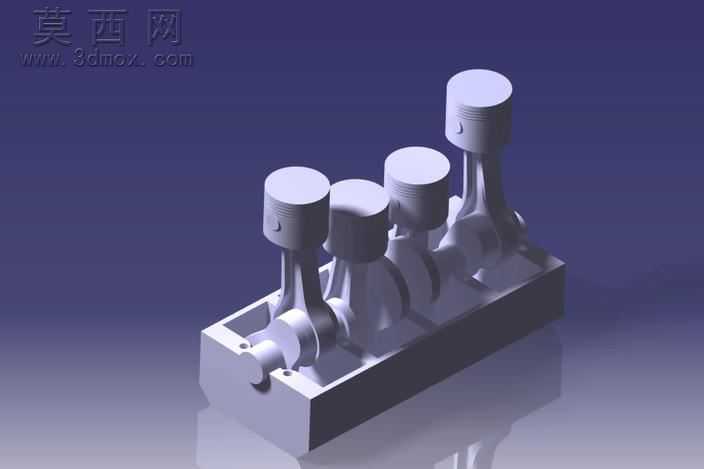

直列四缸发动机曲柄活塞组三维结构模型

本模型为直列排布的四缸曲柄活塞动力组件，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循内燃机动力组件的实际装配逻辑，完整还原了活塞、连杆、曲轴、缸体基座各部件的配合关系。建模阶段首先完成曲轴主体的回转特征构建，精准绘制各曲柄销、主轴颈的同轴度公差基准，通过阵列特征完成四个曲柄相位角的均匀排布，保证四缸做功顺序对应的相位差符合直列四缸动力单元的设计规范；随后完成活塞主体的建模，还原活塞顶部燃烧室凹坑、活塞环槽、活塞销座的细节结构，通过装配约束将活塞销与连杆小头完成铰接配合，连杆大头则与对应曲柄销完成同轴约束，保证各运动部件可实现无干涉的往复-回转运动转换。材质与渲染阶段，为缸体基座赋予哑光铸铁材质，调整粗糙度参数还原铸造金属的哑光质感，为活塞、连杆、曲轴部件赋予抛光合金钢材质，添加轻微的金属反射效果区分不同部件的材质属性，场景采用渐变深蓝色背景配合柔和的顶光与侧补光，弱化生硬阴影突出各部件的轮廓结构，通过半透明地面反射效果增强模型的空间立体感。设计思路上，该模型重点突出动力转换核心组件的装配关系，省略了外围的配气机构、供油系统、冷却系统等附属结构，将视觉重心集中在曲柄连杆机构的运动逻辑展示上，各部件的连接位置预留了符合工程实际的装配间隙，可直接用于运动仿真演示，直观展示内燃机将活塞直线往复运动转化为曲轴旋转运动的工作原理，模型各特征参数可编辑，能够根据不同排量需求调整缸径、行程、连杆长度等核心参数，适配不同的动力单元设计参考需求。
