超紧凑DIY迷你电脑主机外观结构设计

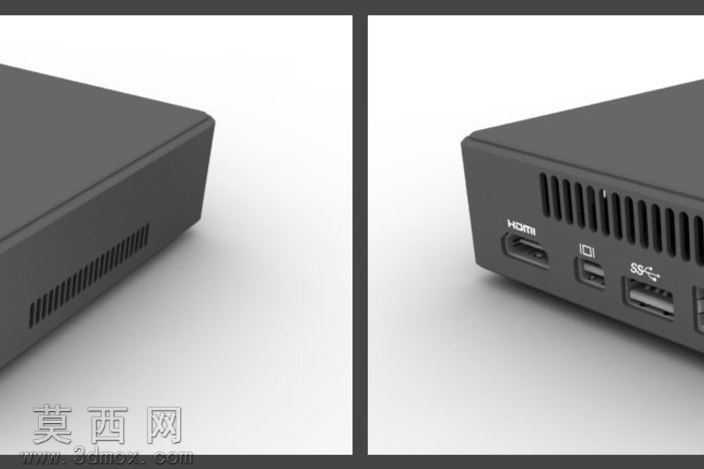

本作品为超紧凑型DIY电脑主机的三维设计方案，建模阶段采用参数化设计逻辑，先以基准平面搭建主机整体长宽高比例框架，将机身厚度控制在极小尺寸范围内，实现超紧凑的空间占用目标。建模过程中优先处理机身外壳的一体化成型结构，对边角做圆润过渡处理，避免尖锐棱角带来的突兀感，同时在机身侧面规划散热格栅区域，通过线性阵列命令生成等距排布的通风槽，槽体宽度与间距经过反复调整，兼顾通风散热效率与外壳结构强度，避免格栅过密导致风阻过大、过疏影响防尘效果与外观整体性。机身接口区域的建模严格遵循通用数码接口的标准尺寸规范，依次排布HDMI高清输出接口、Mini DP视频接口、USB3.0数据接口，每个接口的开孔位置、深度、周边避让空间都做了精准计算，确保实际装配时各类线材插头可以顺利接入，不会出现接口间距过窄导致相邻插头互相干扰的问题。材质渲染阶段，主机外壳选用哑光磨砂质感的深灰色工程塑料材质，调整材质的粗糙度与反射参数，还原磨砂塑料低调内敛的视觉效果，避免亮面材质容易残留指纹的视觉缺陷；接口内部的金属触片部分赋予金属材质，调整金属的高光与反射强度，还原金属接口的质感；散热格栅内部做深色哑光处理，强化格栅的通透视觉感。设计思路上围绕超紧凑核心需求，在极小的机身空间内平衡外观整体性、接口实用性与散热合理性，外壳采用上下扣合的装配结构，减少外露螺丝对外观整体性的破坏，整体造型简约利落，没有多余的装饰元素，适配桌面狭小空间的摆放需求，同时满足日常办公、轻度影音娱乐的使用场景，通过三维建模的反复校验，确保各个结构部件不存在干涉问题，外观比例协调统一，渲染输出的效果图可以直观呈现产品最终的视觉效果与接口布局细节。
