可调节三脚架式太阳能电池板支撑装置

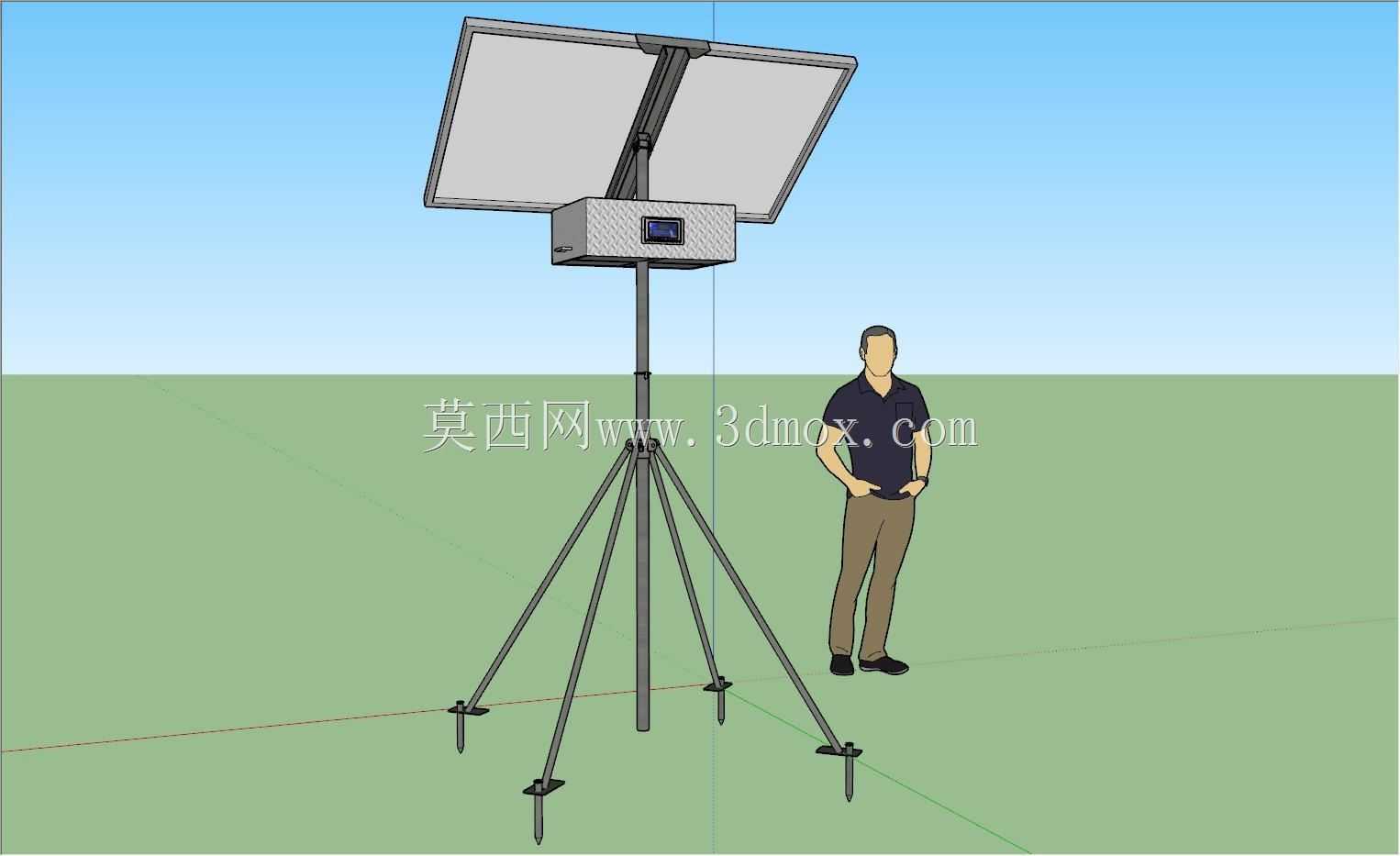

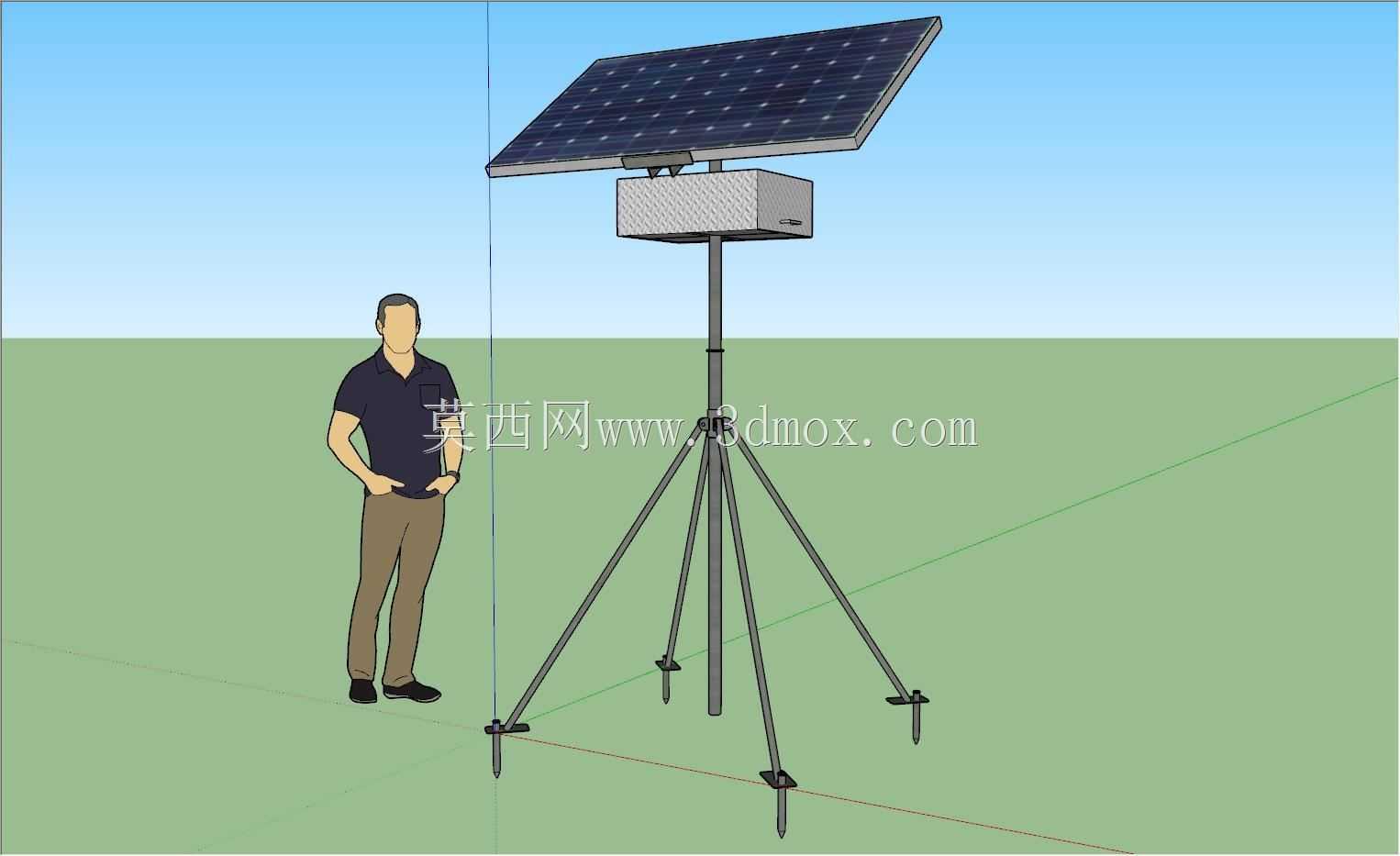

　　这款支撑装置主要面向户外临时光伏供电场景设计，常见于野外作业临时供电、应急抢险电力保障、户外科考设备供电、偏远地区临时监测站点供电等场景，区别于固定式光伏支架，它的核心定位是快速部署、可灵活移位、适配不平整地面的临时光伏架设需求。从结构设计来看，整体采用三脚架式落地支撑结构，三根支腿呈120度圆周分布，每根支腿末端都设计了地钉固定结构，可直接插入松软土层完成固定，若遇到硬质铺装地面，也可搭配配重块实现稳定放置，支腿采用可伸缩调节结构，单根支腿的伸缩行程可覆盖300mm的高度差调节范围，能够适应坡度不超过15度的不平整地面，保证上部安装平台始终处于水平状态，避免太阳能板因安装倾斜导致的受力不均或角度偏差。

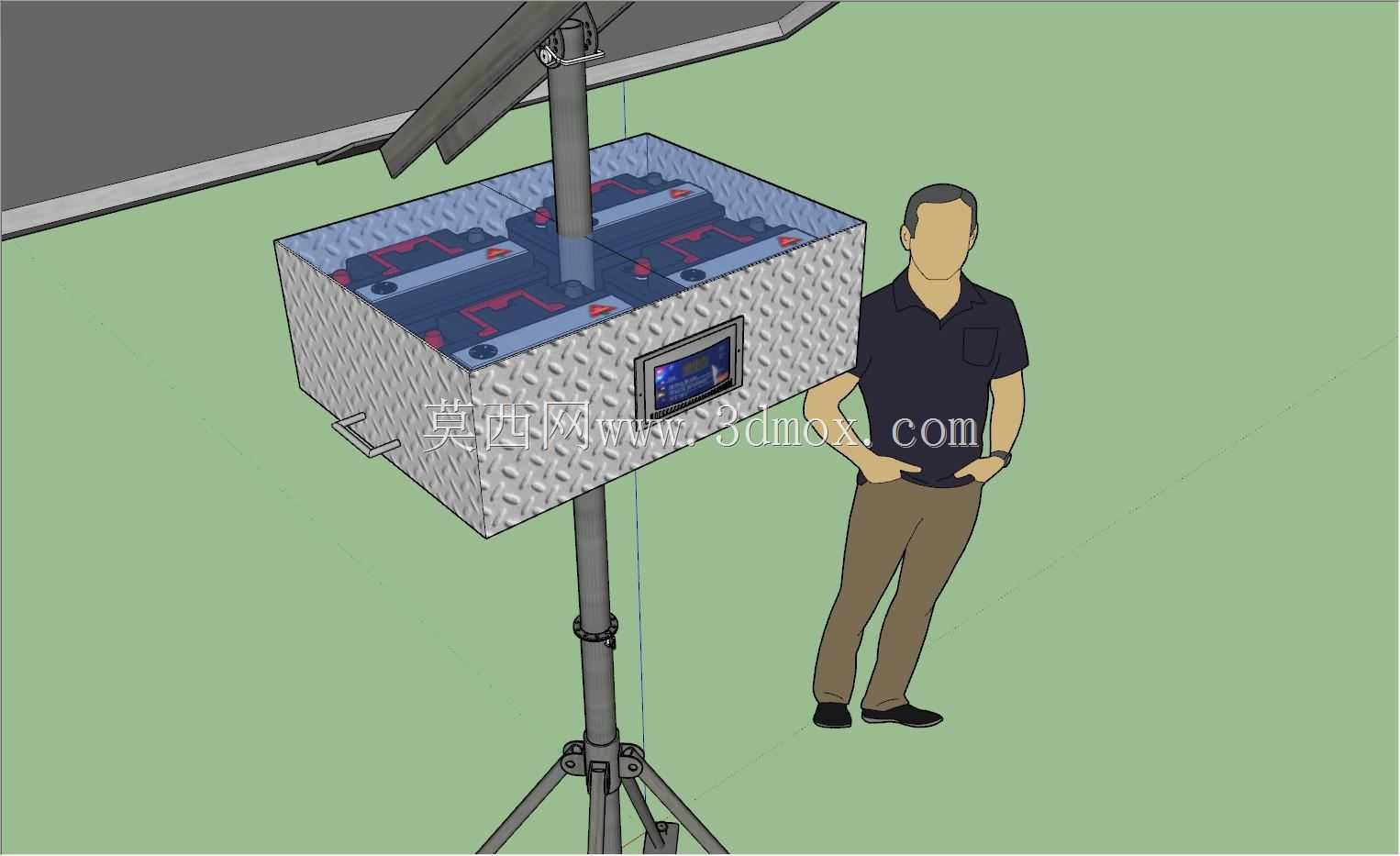

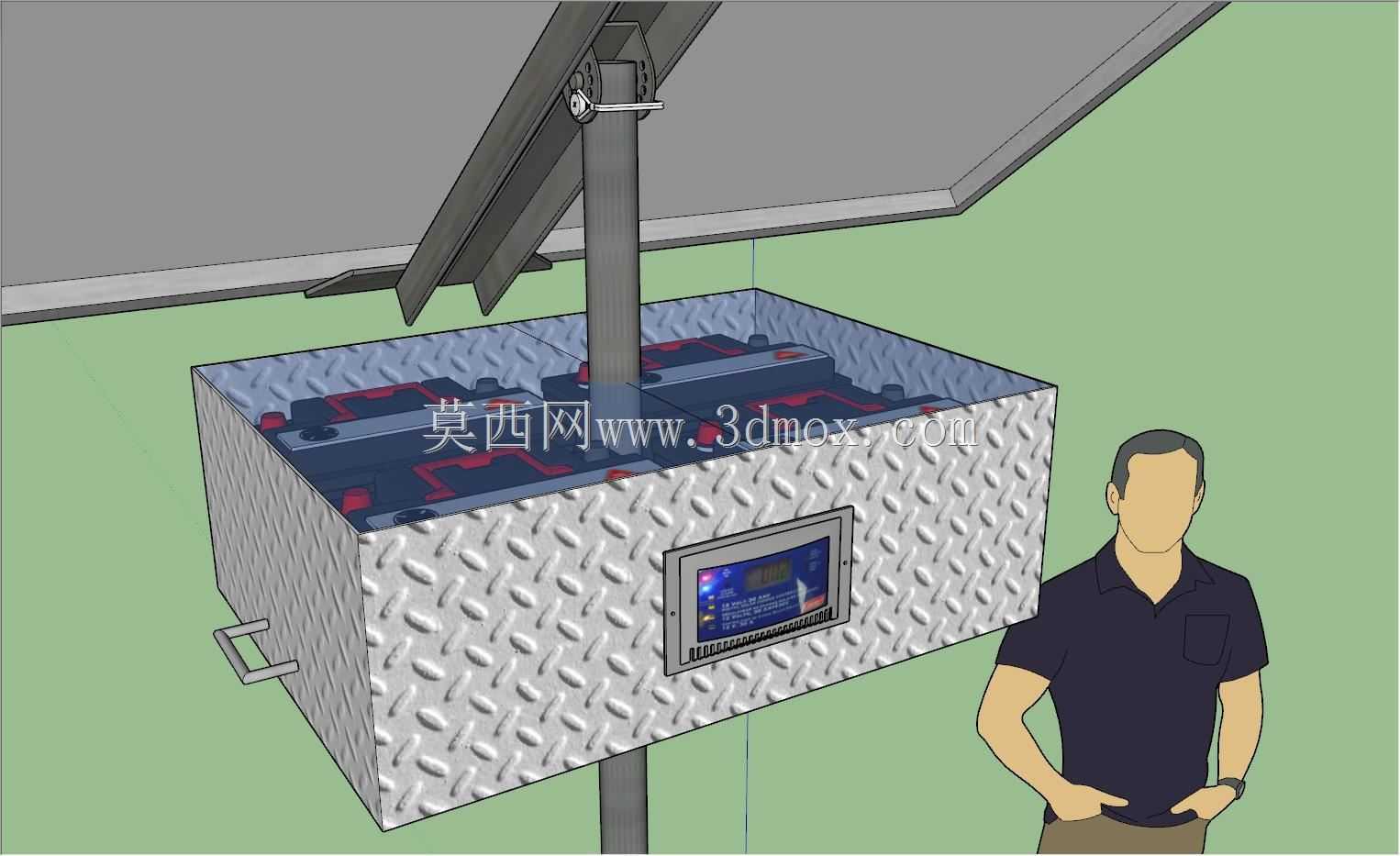

　　上部的太阳能板安装托架采用铰接式连接结构，可实现俯仰角度0到60度的连续调节，调节到位后通过侧面的锁紧旋钮完成固定，能够根据不同纬度、不同季节的太阳高度角调整电池板的受光角度，最大化光电转换效率，托架的安装面预留了通用的安装孔位，可适配主流尺寸的小型太阳能电池板，安装孔位采用长圆孔设计，允许一定的安装公差，降低现场安装的对位难度。托架下方设计了一个方形设备安装仓，可用于放置光伏控制器、储能蓄电池、逆变模块等配套电气设备，仓体采用封闭式结构，可阻挡户外扬尘、零星降雨对内部电气元件的侵蚀，仓体与支架主杆采用螺栓连接，可根据实际需求拆卸更换不同尺寸的设备仓，适配不同容量的配套电气组件。

　　主支撑杆采用薄壁圆管结构，在保证结构强度的前提下尽可能降低整体重量，单套支架整体重量控制在12kg以内，方便单人携带转运，支腿与主杆之间采用铰接式连接，收纳时可将三根支腿收拢至与主杆平行的状态，收纳后整体长度不超过1.2m，可放入常规的车载储物空间或者便携工具包中，转场运输十分便捷。从安装边界来看，支架展开后支腿的最大外接圆直径为1.8m，安装时需要预留至少2m见方的平整场地，避免支腿悬空导致的支架倾覆，上部托架最大可承载重量为15kg，可适配面积不超过1.2㎡的单晶硅或多晶硅太阳能电池板，安装时需要保证太阳能板的重心与支架主杆的轴线重合，避免偏心载荷导致的支架受力不均。

　　在结构强度校核方面，支腿采用6061铝合金材质，表面做阳极氧化处理，可抵御户外环境的腐蚀，整体结构可承受6级大风的载荷，若搭配地钉固定，抗风等级可提升至8级，能够满足大部分户外场景的使用需求。设计过程中充分考虑了现场安装的便捷性，所有连接节点都采用快拆式结构，不需要额外的专用工具，仅通过手动操作即可完成支架的展开、角度调节、固定等全部操作，单人可在10分钟内完成整套支架与太阳能板的安装部署，大幅提升临时供电场景的搭建效率。不同于固定式光伏支架的混凝土基础安装方式，这款支架不需要做地面硬化处理，对安装场地的破坏极小，拆除后不会在现场留下安装痕迹，适合在生态保护区、临时作业场地等不允许破坏地面的场景使用。支架的所有活动连接部位都设计了阻尼结构，调节过程中不会出现松垮滑落的情况，锁紧机构采用不锈钢材质的快拆螺丝，长期户外使用也不会出现锈蚀卡死的问题，降低了后期维护的成本。设备仓的侧面预留了走线孔位，可方便太阳能板与内部电气设备的线路连接，走线孔处设计了橡胶护圈，避免线路被金属锐边割破导致的漏电风险，仓盖采用卡扣式连接，可快速打开进行设备调试或者更换电池，不需要借助额外工具。
