简易十字构型四轴飞行器结构设计

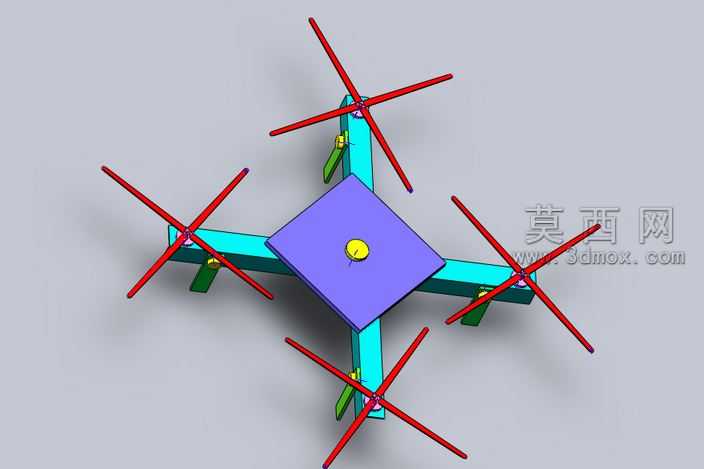

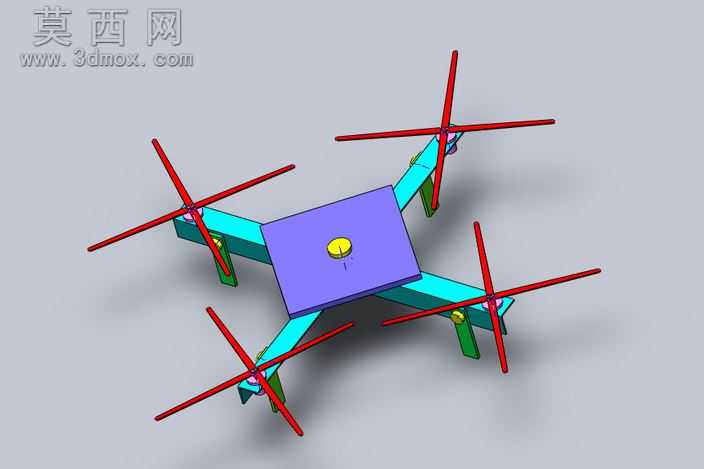

本作品为一款简易十字布局四轴飞行器的三维结构设计，采用SolidWorks完成全参数化建模，整体结构简洁规整，适配入门级航模制作与结构学习场景。建模过程中以中心飞控安装板为核心基准，采用对称式布局完成四个机臂的特征构建，中心板设置为方形平板结构，预留飞控、电池的安装定位凸台，中心位置设计有圆形定位标识，用于校准飞控安装的同轴度，保证飞行过程中的重心平衡。四个机臂采用等长等截面的长条构型，从中心板四个角向外水平延伸，机臂与中心板的连接位置做了圆角过渡处理，避免应力集中导致的结构断裂，每个机臂末端设置有电机安装座，安装座带有定位卡槽与螺丝孔位，可直接适配标准规格的外转子无刷电机，保证电机安装的垂直度，避免旋翼转动时产生不必要的振动。起落架采用竖直支腿结构，分别安装在相邻机臂的连接位置，支腿底部做了加厚处理，可在飞行器降落时起到缓冲支撑作用，保护底部搭载的电子元件不受磕碰。旋翼部分采用简化的十字双叶桨构型，建模时保留了桨叶与电机轴的连接孔位，可直观展示旋翼的安装位置与转动范围。材质分配上，中心板与机臂采用轻质工程塑料材质渲染，呈现明亮的青蓝色与紫色区分不同结构部件，旋翼采用醒目的红色材质，起落架支腿采用绿色材质，不同部件的色彩区分清晰，可快速识别各结构模块的位置与功能。整体设计遵循轻量化原则，在保证结构强度的前提下尽可能减少不必要的冗余结构，降低整机重量，提升飞行续航能力，所有安装孔位均按照标准航模配件尺寸设计，具备实际加工组装的可行性，可作为四轴飞行器入门学习的结构参考模板，帮助学习者快速理解四轴飞行器的机架布局、部件安装位置与重心配平逻辑。
