组装式滚轮支撑固定结构三维建模作品

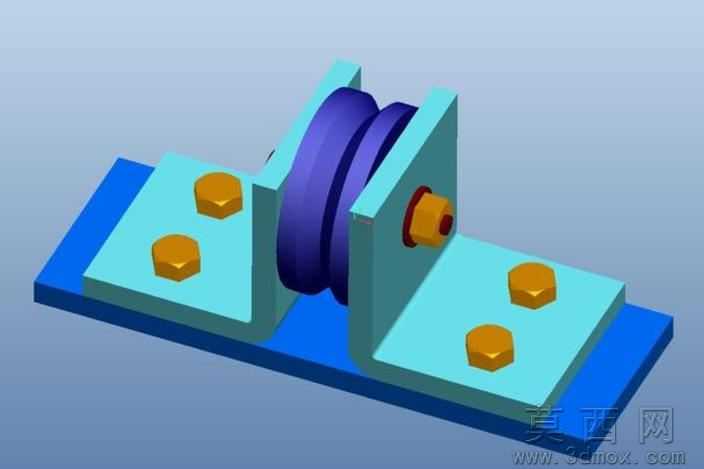

该作品为组装式滚轮支撑结构的三维建模成果，建模过程依托三维设计软件完成全参数化构建，从整体装配逻辑出发拆分各独立零件，依次完成底座基板、双侧L型支撑立板、滚轮轴套、滚轮主体、六角紧固螺栓等零件的特征建模，每一个零件的尺寸参数都经过匹配校验，确保装配环节不存在干涉错位问题。建模阶段先绘制各零件的二维草图，通过拉伸、切除、旋转、倒角等基础特征命令生成实体，针对滚轮的多槽型面采用旋转切除结合圆周阵列的方式完成型面构建，针对六角螺栓的头部特征采用多边形草图拉伸配合边线倒角还原标准紧固件的外形细节，针对支撑立板的折弯结构采用钣金特征与实体特征结合的方式还原板材折弯的真实厚度与圆角过渡。材质与渲染环节，为不同零件匹配对应材质属性：底座基板与支撑立板赋予哑光青蓝色工程塑料材质，调整材质的粗糙度与漫反射参数还原工业塑料的哑光质感；滚轮主体赋予深紫色硬质橡胶材质，添加轻微的表面纹理模拟橡胶滚轮的防滑表层；紧固螺栓与滚轮轴端紧固件赋予金属黄铜材质，调整金属反射参数与高光强度还原金属件的光泽质感；装配底板赋予深蓝色硬质金属材质，区分底座与上部支撑结构的材质层次。渲染阶段采用柔和的环境天光作为主光源，搭配两个辅助面光源消除模型暗部的死黑区域，调整阴影的柔和度与透明度，让整体渲染效果清晰展现各零件的装配关系与外形细节。结构设计上，该支撑结构采用双侧立板夹持滚轮的装配形式，滚轮通过中心轴与两侧立板连接固定，轴端采用锁紧螺母实现轴向定位，防止滚轮运转过程中发生轴向窜动；两块L型支撑立板分别通过两颗六角螺栓与底部的安装基板连接固定，螺栓孔位与立板安装孔严格对中，保证装配后立板的垂直度，避免滚轮安装后出现偏斜；底部安装基板为平整板式结构，预留足够的安装接触面，可通过额外紧固件将整个轮支持结构固定在所需的设备工位上，整体结构拆装便捷，各零件均可独立拆卸替换，在滚轮出现磨损时可单独更换滚轮零件，无需整体更换支撑结构，具备较好的维护便利性。设计思路围绕滚轮支撑的实用功能展开，优先保证滚轮转动的顺畅性与支撑结构的结构强度，立板的厚度、螺栓的规格、滚轮的轴径都经过受力合理性校验，确保结构可以承受对应方向的载荷，同时简化不必要的复杂特征，让整体结构简洁规整，既满足机械结构的功能需求，也兼顾了三维模型的展示效果，完整还原了组装轮支持结构的真实装配形态与结构特点。
