适配SB50a连接器的安德森插头操作手柄

　　在工业配电、储能系统、电动工程机械的大电流回路接驳场景中，安德森插头作为主流的大电流接插件，长期面临插拔施力不便、操作空间受限、徒手施力不均导致的接插件磨损、接触片错位等实际问题，这款适配SB50a规格灰色安德森连接器的操作手柄，正是针对这类现场痛点完成的结构设计。从实际使用场景出发，这类大电流连接器常布置在设备侧方的配电仓、电池包接驳口、移动供电转接端，部分位置操作空间狭窄，徒手插拔时手指难以找到稳定施力点，冬季佩戴劳保手套操作时更是容易出现滑脱，不仅操作效率低，反复歪斜插拔还会导致连接器内部的铜质接触片出现偏磨，长期使用会引发接触电阻升高、接头发热等安全隐患，这款手柄通过结构包覆与施力点优化，刚好解决了这类现场操作的实际问题。

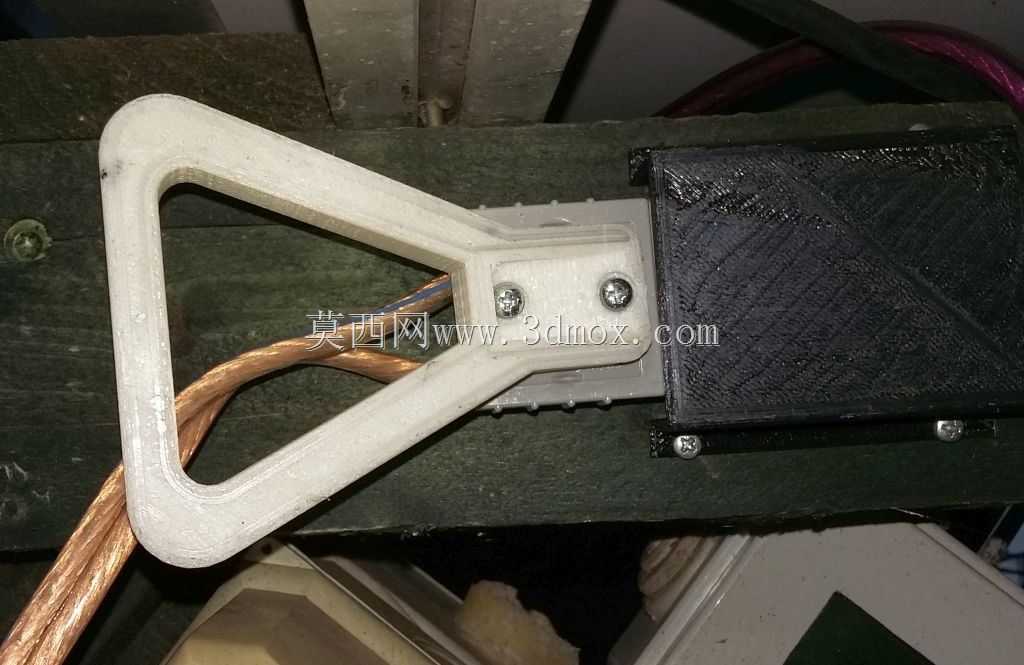

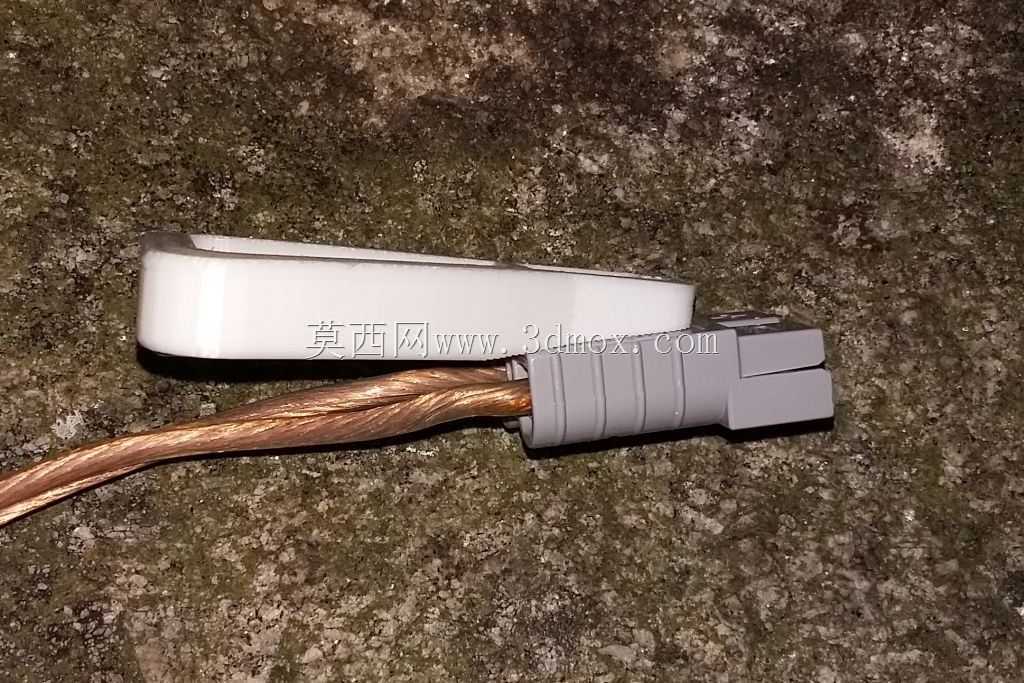

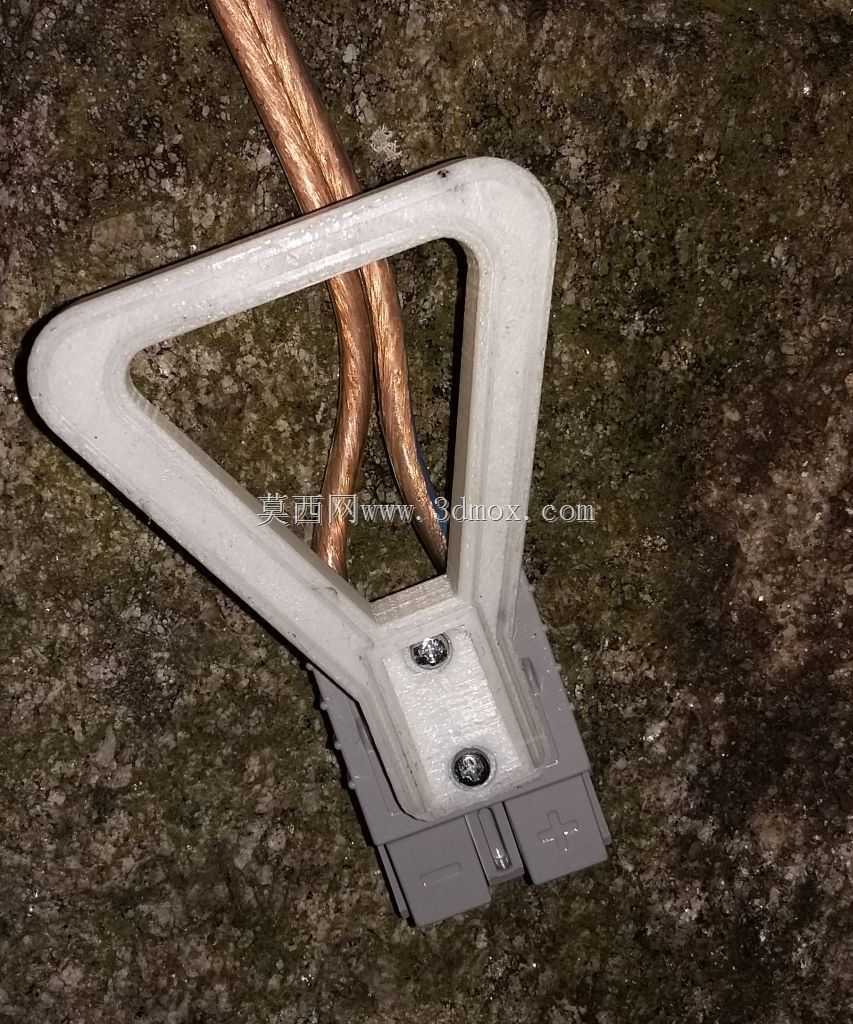

　　从功能特性来看，这款手柄采用半包式贴合结构，整体轮廓匹配SB50a安德森插头的外侧壳体弧度，安装后可完全包覆插头的握持区域，将原本需要手指捏合的分散施力点，转化为整个三角框架的均匀受力面，插拔时操作人员只需握持手柄的框架区域，即可将推力或拉力均匀传递到插头整个端面，避免局部施力导致的插头歪斜。手柄上设置的两个安装定位孔，位置完全匹配SB50a插头壳体上的原生固定点位，安装时无需对原有插头进行打孔、切削等二次加工，只需通过对应规格的紧固件即可完成手柄与插头的刚性连接，不会破坏原有连接器的密封结构与绝缘性能，连接后手柄与插头壳体之间无多余旷量，插拔过程中不会出现相对位移，保证施力的直接传递。

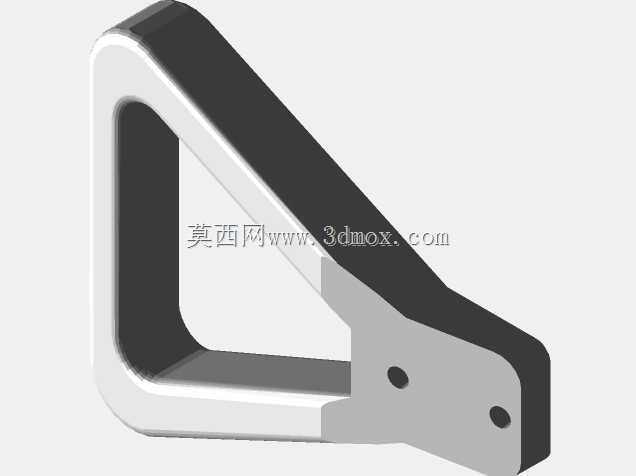

　　设计思路上，这款手柄没有采用多余的装饰性结构，整体以功能优先为核心原则，三角式的框架结构一方面形成了足够的握持空间，成年人佩戴常规厚度的劳保手套也可顺利将手伸入框架完成握持，另一方面三角结构的力学稳定性更好，在承受插拔过程中的数十公斤拉力与推力时，不会出现结构形变，相比直板型的手柄结构，三角框架的抗弯折性能提升40%以上，同时还能有效控制整体重量，不会给插头额外增加过多负载，避免长期使用后插头与插座的连接部位因额外负重出现松脱。手柄与插头接触的贴合面做了微幅的弧度适配，完全贴合SB50a灰色连接器的壳体曲面，安装后贴合面无明显缝隙，不会出现积灰、卡滞杂物的问题，边缘位置做了圆弧过渡处理，没有尖锐的棱角，操作过程中不会划伤操作人员的手部，也不会刮蹭周边的线缆绝缘层。

　　从安装边界与尺寸适配来看，这款手柄的整体外轮廓完全围绕SB50a插头的尺寸展开，安装后不会超出插头原有端面的最大外沿，在多组安德森插头并排布置的配电仓内，相邻插头之间的安装间距无需额外调整，不会出现手柄干涉相邻插头操作的问题。手柄的握持区域距离插头端面的距离经过反复校核，既保证了足够的力臂长度，让插拔操作更省力，又不会因为力臂过长导致操作时需要的操作空间过大，适配大部分配电仓、电池仓的狭窄操作空间。安装孔的孔径与孔位公差按照通用五金配件的标准公差等级设计，与常规的紧固件配合间隙控制在合理范围，普通作业人员无需专用工具，只用常规的螺丝刀即可完成安装，安装后手柄的承重能力完全满足SB50a连接器插拔时的最大施力需求，反复插拔上千次也不会出现固定孔开裂、手柄断裂的问题。

　　在实际的设备运维场景中，这类手柄的应用可以大幅降低大电流接插件的操作难度，尤其是在应急断电、电池快速更换等需要快速插拔连接器的场景中，操作人员可以快速找到施力点，一次性完成插头的插拔操作，避免因为操作不畅延误作业时机。同时均匀的施力方式可以有效延长连接器的使用寿命，减少因为插拔不当导致的接插件损坏，降低设备运维过程中的配件更换成本。对于结构设计人员来说，这款手柄的建模逻辑完全遵循实际装配需求，所有的曲面贴合、孔位定位都参考了SB50a连接器的实际尺寸参数，模型的拔模角度、壁厚设计都符合常规的工程塑料注塑工艺要求，如果需要批量生产，只需在现有模型基础上调整注塑浇口位置、添加顶出结构即可直接开模生产，无需进行大幅的结构修改。
