电源变压器用梯形校正结构件

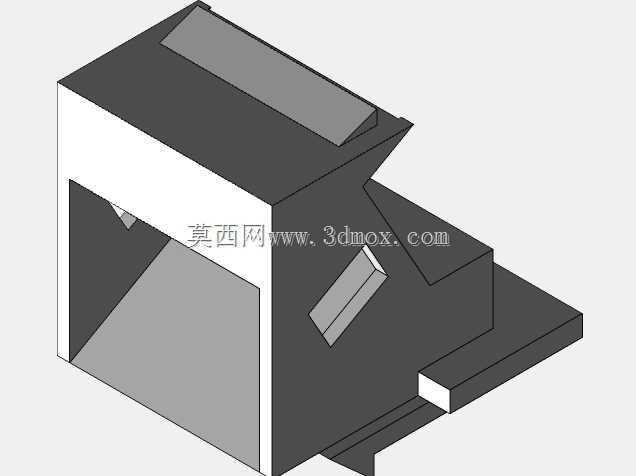

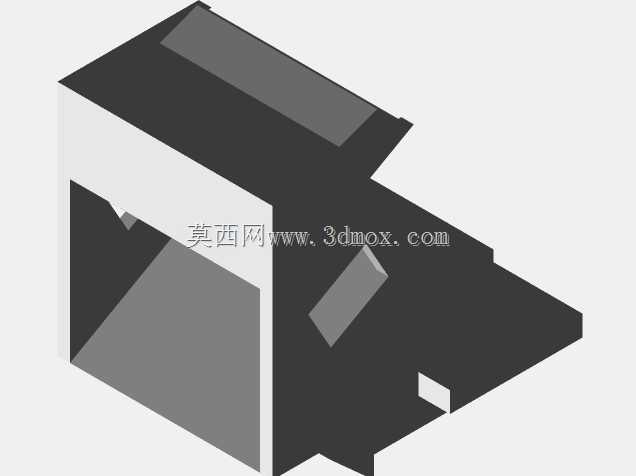

　　在工频及高频电源变压器的批量生产与现场调试环节，磁路气隙的对称度偏差、铁芯叠片累积错位带来的磁通量偏移问题，一直是影响变压器输出电压稳定性、空载损耗控制的核心痛点，这类梯形校正结构件，正是为解决该类工程问题开发的配套功能构件。不同于常规的平面式校正垫片，该构件采用一体化的梯形楔合结构，主体为直角梯形的块状基体，一侧设置与变压器铁芯安装槽匹配的定位凸台，另一侧加工有带导向斜度的楔合面，可在铁芯叠装完成后，通过楔入对应安装位的方式，对铁芯的错位偏移进行微米级的校正调整，无需反复拆解叠片组，大幅缩减现场调试的工时消耗。

　　从实际应用场景来看，这类构件广泛适配中小功率电源变压器的生产装配线，无论是民用配电类的工频电源变压器，还是工业控制设备内置的高频电源变压器，只要采用叠片式铁芯结构，都可通过该构件完成磁路校正，尤其在批量生产的一致性管控环节，该构件可抵消铁芯冲压、叠装过程中产生的尺寸公差累积，避免因个体偏差导致的变压器输出参数离散性过大问题。在设计思路上，该结构没有采用传统的多垫片组合调整方案，而是将导向、定位、校正三个功能集成在单一构件上，基体的直角边与变压器安装基座的定位面完全贴合，保证安装基准的统一，斜楔面的角度经过反复校核，匹配铁芯叠片的允许偏移范围，既不会因斜度过大导致校正行程不足，也不会因斜度过小造成楔紧力不足出现运行松脱。

　　构件上设置的两个矩形凸台，分别对应铁芯侧部的定位卡槽与基座的安装限位槽，安装时无需额外打胶或紧固件辅助，依靠楔合面的预紧力与凸台的卡接限位即可完成固定，在变压器长期运行的振动工况下也不会出现位移。从安装边界来看，该构件的整体外形尺寸适配常规EI型、CD型铁芯的侧部安装空间，基体厚度控制在不超出变压器外壳的安全绝缘距离范围内，安装时不会与变压器的初级、次级绕组产生空间干涉，楔入深度可根据实际错位量进行调整，最大校正行程可覆盖铁芯叠装0.5mm以内的累积错位量，完全满足常规电源变压器的精度校正需求。

　　不同于需要定制加工的专用校正工装，该构件为标准化模块，可直接适配对应规格的变压器产品，在装配线上可由操作人员直接完成安装调整，无需配备专用的测量工装，大幅降低一线装配的操作门槛。在实际使用过程中，该构件除了完成磁路校正的核心功能外，还可对铁芯叠片组起到侧向支撑作用，减少变压器运行过程中因电磁振动产生的叠片松动异响，提升产品的长期运行可靠性。结构的边角位置全部做了小尺寸的倒角处理，避免安装过程中划伤绕组的绝缘层，也防止操作人员在装配时被锐边割伤，细节处理完全符合电气设备装配的安全规范。针对不同功率等级的变压器，该结构可通过等比例缩放尺寸形成系列化模块，覆盖从几瓦的小型信号变压器到几千瓦的工业电源变压器的校正需求，无需重新进行结构设计，可直接调用三维模型完成整机的装配干涉检查，缩短产品的开发周期。在三维建模过程中，该构件的所有配合面都严格按照变压器安装位的公差要求进行尺寸标注，斜楔面的角度公差控制在±0.1度以内，定位凸台的尺寸公差与铁芯卡槽的公差形成间隙配合，既保证安装时的顺畅性，又不会因间隙过大导致校正精度不足。
