桌面墙面多线卡扣式理线固定座结构

　　日常办公与家居场景里，桌面、墙面、设备侧方的零散线缆杂乱缠绕是很常见的问题，电源线、数据线、信号线如果没有规整固定，不仅会挤占操作空间，还容易在挪动设备时勾扯线缆导致接头松脱，甚至积灰后增加清洁难度，这类卡扣式理线固定座就是针对这类零散线束的规整需求设计的小型固定结构。从结构设计逻辑来看，这款理线座采用分体卡扣式结构，底座部分为贴装固定结构，可适配光滑墙面、木质桌面、设备金属壳体等多种安装基面，不需要在安装面打孔，不会破坏基面完整性，上半部分为带限位卡槽的压盖，和底座通过卡扣结构扣合，扣合后形成的走线槽可以同时容纳3根常规直径的电线，比如常见的0.75平方、1平方设备电源线，或者直径3-5mm的数据线、信号线都可以顺利卡入槽内，槽体内侧做了微小的防滑凸筋，线缆卡入后不会因为轻微拉扯就从槽内滑出，同时压盖的卡扣预留了一定的形变余量，不需要额外工具就可以徒手掰开压盖增减或者调整线缆位置，后期维护调整线束走向时操作门槛很低。

　　在安装边界上，这款理线座的底座宽度控制在15mm左右，长度在30mm上下，突出安装基面的高度不超过10mm，不会因为结构突出过多影响周边物品摆放，哪怕是贴在桌面边缘、显示器支架侧边、墙面踢脚线位置，都不会出现突兀的凸起磕碰问题，相邻两个理线座的布设间距可以根据线缆的走线长度灵活调整，一般在30-50cm间距布设一个就可以保证线缆走线平直，不会出现下垂松垮的情况。

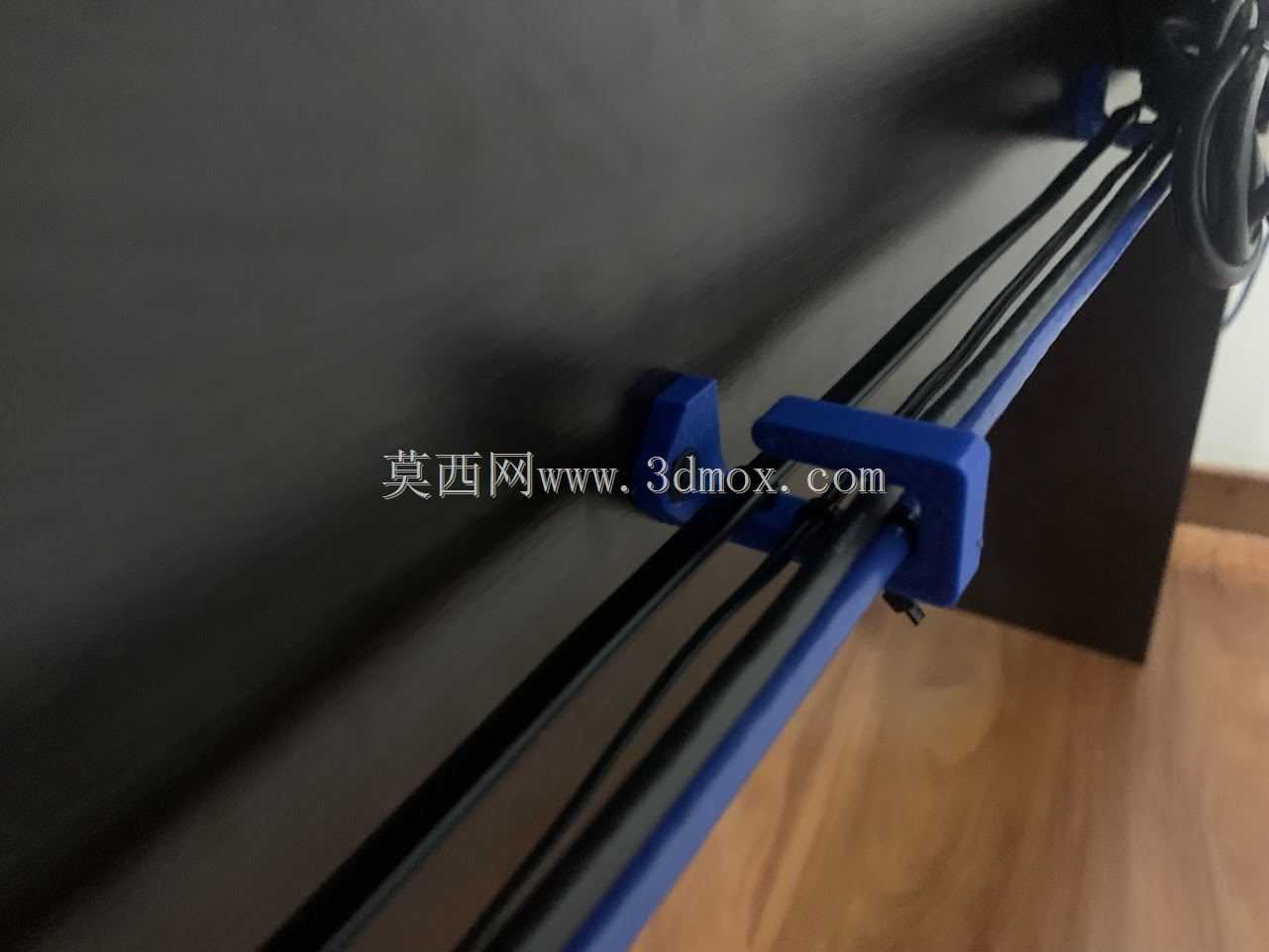

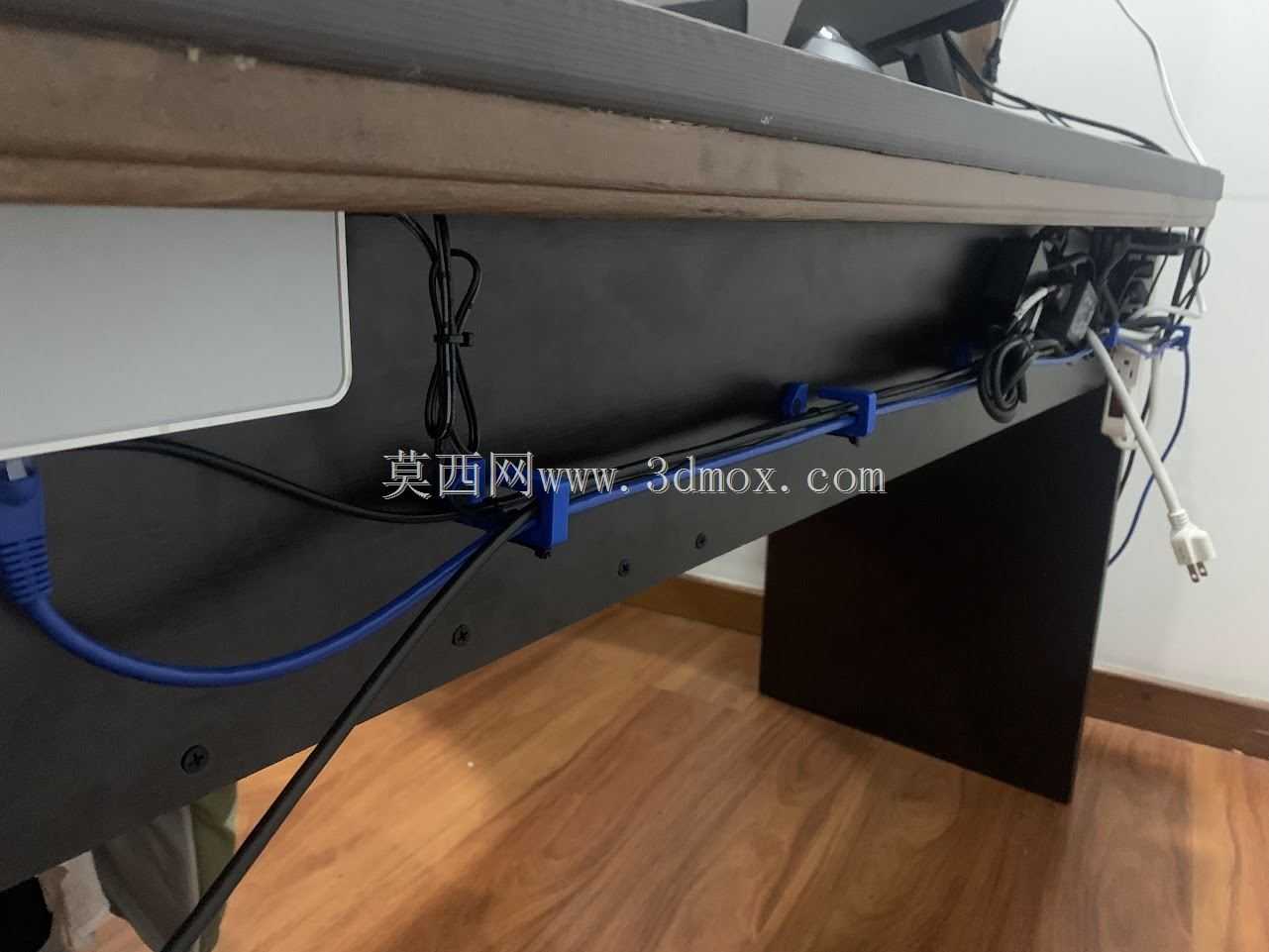

　　从实际使用场景来看，这类理线结构除了家用桌面的电源线、网线、HDMI线整理之外，也可以用在小型电控设备的内部线束整理上，比如小型桌面3D打印机、激光雕刻机的外露线束固定，或者是机柜内部浅槽位置的零散信号线规整，相比传统的尼龙扎带，这种可重复开合的卡扣理线座不需要剪断扎带就能调整线束，后期检修线路时不需要更换新的固定件，重复利用率更高。设计时特意将卡扣的扣合力做了适配调整，既不会因为扣合过松导致压盖受线缆张力弹开，也不会因为扣合过紧导致徒手无法开合，槽体的边缘做了R0.5的圆角处理，卡入线缆时不会划伤线缆的绝缘外皮，哪怕是反复开合调整线缆，也不会对线缆外层造成磨损。

　　底座的贴装面做了整面的平面处理，搭配背胶使用时可以保证整个基面完全贴合，不会出现局部翘边导致固定力下降的问题，针对不同的安装基面，也可以在底座预留微型螺丝孔，在需要更高固定强度的场景下用自攻螺丝辅助固定，比如在木质工作台面布设较粗的设备电源线时，螺丝固定的方式可以承受更大的线缆拉扯力，避免线缆被拽落。在走线排布时，这类理线座可以根据走线方向调整布设角度，不管是水平走向的线缆还是垂直走向的线缆，都可以通过调整理线座的粘贴方向实现顺直固定，多个理线座配合使用时，可以将多根平行走向的线缆分层或者并排固定，让走线区域整洁有序，减少线缆杂乱带来的安全隐患，比如避免线缆堆积遮挡设备散热孔，或者防止线缆垂落被踩踏、被设备滚轮碾压造成绝缘层破损。
