小型直插式便携熔断接头保险丝座

　　在低压配电、小型电子设备的板载电路保护场景中，这类直插式保险丝座是板级过流防护的常用配套部件，主要承担小型管状保险丝的固定、电路导通连接作用，当回路电流超过保险丝额定熔断值时，内置的保险丝会快速熔断切断回路，避免后端精密电子元件、线路因过流出现烧毁、击穿等不可逆损坏。不同于大电流回路使用的导轨式、螺栓固定式保险丝座，这类小型直插结构的产品，主要适配PCB板直插焊接的安装场景，常见于消费类电源适配器、小型控制板卡、低压供电模块、便携电子设备的电源输入回路中，安装时不需要额外的固定支架，直接将引脚插入PCB对应焊盘孔完成波峰焊或手工焊接即可，能大幅减少板级装配的工序复杂度。

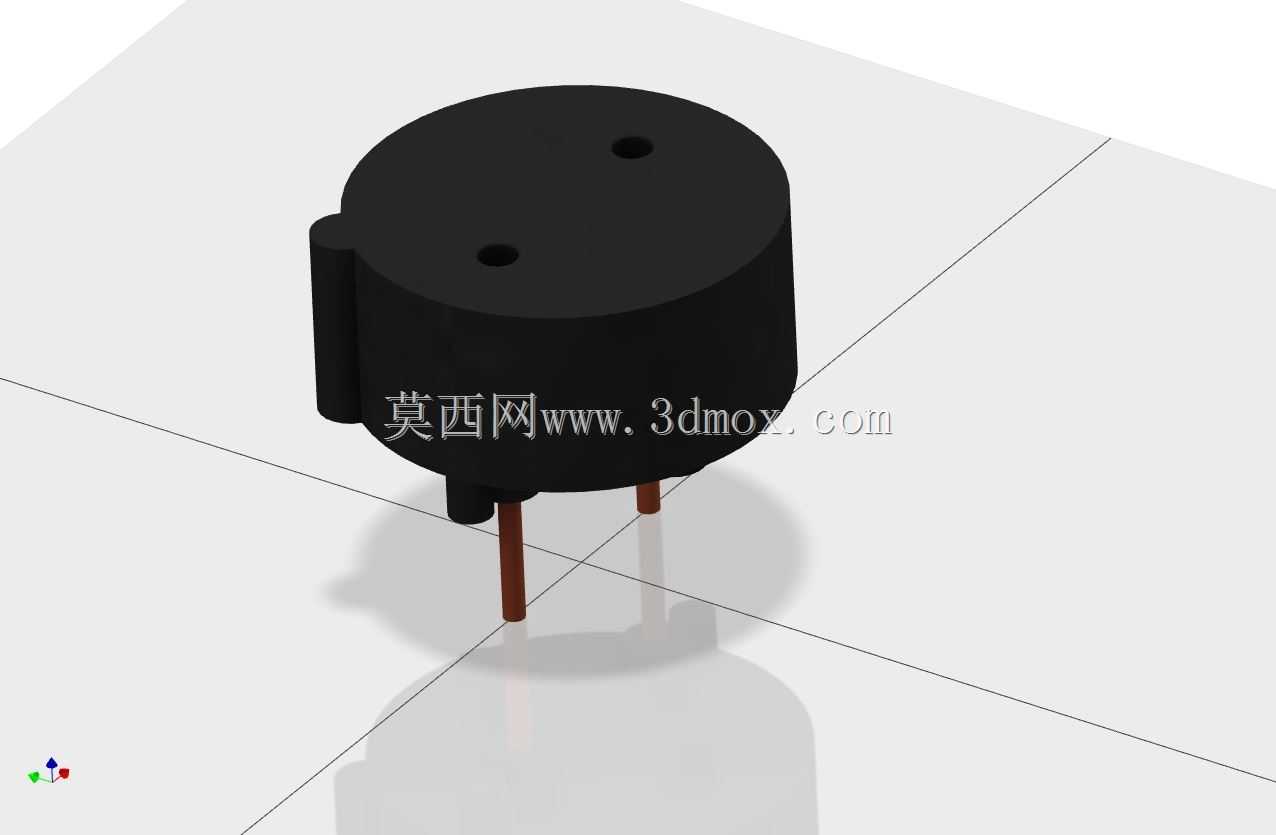

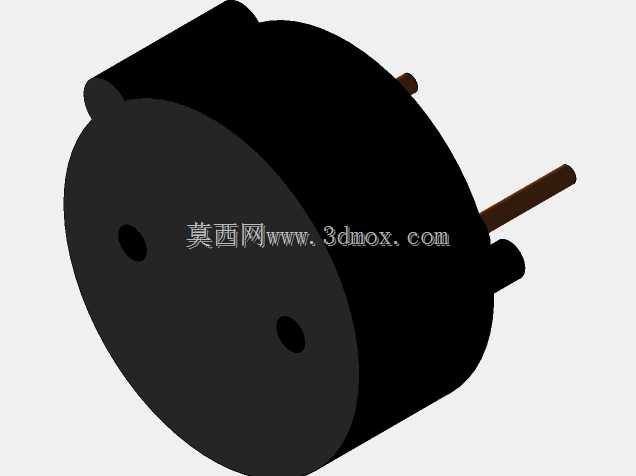

　　从结构设计来看，主体采用绝缘耐高温的工程塑料注塑成型，圆柱形的主体外壳一方面可以将内置的保险丝完全包裹，避免保险丝熔断时产生的电弧、金属碎屑飞溅到周边板卡元件上造成短路，另一方面外壳上预留的两个定位小孔，既可以作为生产装配时的定位基准，也能在部分需要额外加固的场景中配合尼龙扎带或者固定胶，增强座体与PCB的连接强度，避免设备在受振动、冲击的使用场景下出现引脚脱焊、座体松动的问题。侧面延伸的凸起卡扣结构，是为了适配对应规格保险丝的装入定位，更换保险丝时只需要顺着卡扣的导向槽将旧保险丝抽出，新保险丝对准引脚槽推入即可完成更换，不需要额外拆卸座体，日常维护操作十分便捷。

　　底部伸出的两根铜质插脚，采用镀锡处理提升焊接润湿性，插脚的直径、伸出长度都严格匹配常规PCB板的焊盘孔径设计，插脚的中心距符合对应规格小型保险丝的引脚间距标准，焊接后插脚与PCB焊盘的接触电阻控制在毫欧级，不会因为接触压降额外增加回路的功耗。设计这类部件时，首先要考虑的是绝缘材料的耐温等级，因为板卡焊接时的峰值温度会达到两百摄氏度以上，外壳材料必须满足回流焊、波峰焊的耐温要求，不会出现高温变形、融化的问题，同时长期工作状态下，材料需要具备足够的阻燃性能，即使保险丝熔断时产生局部高温，也不会引燃外壳造成火情。其次是内部导电接触片的弹性设计，接触片采用铍铜冲压成型后做镀镍处理，既能保证足够的夹持力，让保险丝装入后接触紧密不会出现松脱接触不良的问题，又不会因为夹持力过大导致保险丝装入时出现引脚变形、外壳撑裂的问题。从安装边界来看，这类圆柱形座体的外径尺寸控制在极小范围内，安装时在PCB上占用的板面空间远小于同规格的贴片式保险丝座，高度方向也不会超出板上常规电容、接插件的最高高度，不会对设备的外壳装配造成干涉，对于内部空间紧凑的小型便携设备来说，这种空间利用率的优势十分明显。

　　在实际选型应用中，需要根据回路的额定工作电流、工作电压匹配对应规格的座体，确保座体的额定载流量大于回路的最大工作电流，绝缘耐压等级满足回路的电压要求，同时还要根据使用环境的温度范围，确认材料的温度特性是否适配，避免在高低温环境下出现材料脆化、接触片弹性下降的问题。不同于一次性封装的保险丝组件，这种可更换式的座体设计，在保险丝熔断后只需要更换同规格的保险丝即可恢复电路功能，能大幅降低后期的维护成本，也减少了因为更换保险丝需要拆卸整个板卡部件的工作量。在三维建模过程中，需要重点关注插脚的位置度公差、外壳内部接触片的安装槽尺寸、卡扣结构的配合间隙，这些尺寸如果出现偏差，很容易导致实际生产装配时出现保险丝装不进去、插脚与焊盘不对位、卡扣卡合不紧的问题，建模时需要充分考虑注塑件的拔模斜度、塑料件的成型收缩率，确保开模生产后的零件尺寸符合设计公差要求，同时还要做装配干涉检查，确认保险丝装入行程中不会和外壳内壁、接触片出现卡滞，保证装配过程顺畅。
