微型2x1规格电线电缆锁紧套管结构

　　在低压电子布线、小型电源模块内部走线、精密仪器线束排布场景中，线缆进出安装面板或设备壳体的位置，始终需要兼顾固定、防护、密封多重需求，这类微型电缆套管正是针对小线径布线场景开发的配套结构件。日常做小型变压器、工控板卡、便携检测设备的结构设计时，经常会遇到2mm左右线径的单芯或多芯细线需要穿出壳体的情况，常规的电缆格兰头尺寸偏大，安装后会挤占壳体内部空间，甚至干涉周边元器件布局，这种微型套管的尺寸设计刚好匹配小空间安装需求。

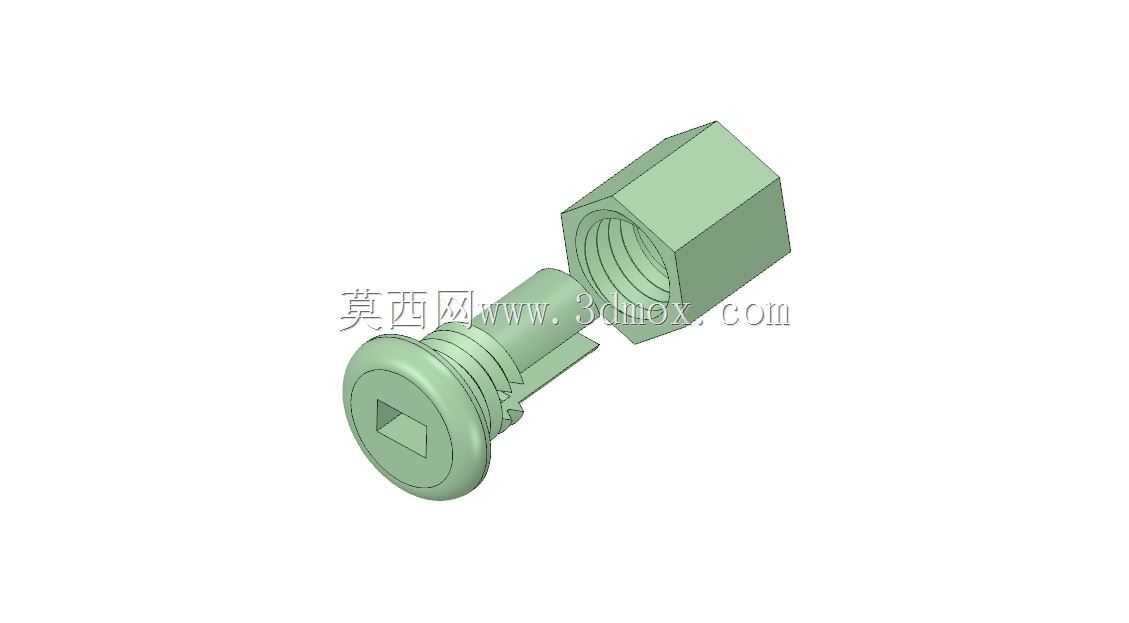

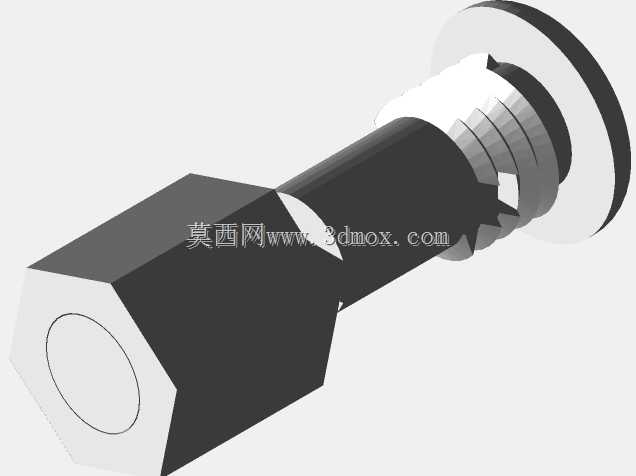

　　从结构拆分来看，整套套管分为带法兰的芯体与六角锁紧螺母两个部分，芯体法兰端设计有内凹方槽，安装时可以用平口工具卡住定位，避免拧动螺母时芯体跟转划伤线缆外皮；芯体中段带有多道环形止退筋，当螺母从另一端旋紧时，止退筋会受挤压产生微量形变，抱紧穿过的线缆外皮，既可以防止线缆受外力拉扯时出现移位、松脱，也能阻挡壳体外部的粉尘、少量溅液顺着线缆间隙进入设备内部。设计这类小尺寸套管时，首先要控制的是安装边界尺寸，六角螺母的对边尺寸做了紧凑化处理，对应的面板开孔直径不需要额外放大，只要按照芯体外径预留0.1mm的安装间隙即可，法兰端的厚度控制在1mm以内，安装后突出壳体表面的高度极低，不会影响设备的外观平整度，也不会和外部对接的插头、结构件产生干涉。芯体内孔的通径设计为1.2mm，刚好适配线径2mm以内的带绝缘皮电线，穿线时不会因为孔位过小刮伤绝缘层，也不会因为间隙过大导致锁紧后线缆晃动。在实际选型应用中，这类套管常被用在小型电源变压器的出线端，替代传统的橡胶护线圈——橡胶护线圈仅能起到边缘防刮的作用，无法固定线缆，当设备受震动或者线缆被拉扯时，很容易出现焊点脱开、线芯扯断的问题，而带锁紧结构的套管可以将线缆的受力点转移到套管位置，避免线芯与焊接位置直接承受拉力。

　　做三维建模时，这类结构需要重点关注螺纹配合的公差，因为整体尺寸偏小，螺纹牙距选用0.5mm的细牙螺纹，既保证足够的锁紧行程，也不会因为牙距过大导致拧动时芯体受力不均；六角螺母的端面做了微小的倒角处理，安装时更容易对准芯体的螺纹端，提升装配效率。另外，芯体法兰的背面设计有一圈浅凹槽，可以适配厚度0.8-1.5mm的金属或塑料壳体面板，当螺母锁紧时，法兰与螺母会夹紧面板壁，不需要额外点胶或者加固定位圈就能保证套管自身不会在面板开孔内转动。在消费类电子、小型医疗检测设备的布线场景中，这类微型套管还可以搭配绝缘垫片使用，进一步提升出线位置的绝缘防护性能，避免线缆外皮磨损后和金属壳体接触引发漏电风险。

　　建模过程中需要注意，环形止退筋的凸起高度控制在0.15mm，既保证足够的抱紧力，也不会因为形变量过大夹伤内部的线芯，尤其是针对带屏蔽层的细线，过大的抱紧力容易压断屏蔽网，影响信号传输稳定性。从安装流程来看，现场装配时只需要先将芯体从壳体内部穿出面板开孔，再将线缆从芯体内孔穿入，最后从外侧旋紧六角螺母即可，不需要复杂的专用工具，普通的小型扳手甚至镊子就能完成锁紧操作，非常适合小批量设备组装或者售后维修时的快速更换。不同于大尺寸的工业电缆接头，这类微型套管不需要搭配密封圈，依靠止退筋与线缆外皮的紧密贴合就能满足IP40左右的防护等级，完全适配室内使用的小型电子设备的防护需求。在做结构干涉检查时，需要注意螺母旋紧后的最大外径不会超出周边元器件的安全距离，通常预留0.5mm的间隙就足够，因为六角螺母的外形规整，不会出现不规则的突出部分，空间利用率远高于同线径的其他固定结构。
