多规格2-6针杜邦跳线连接端子组件

　　在电子原型开发、小批量设备线束改制、教学实验台搭建这类场景里，杜邦跳线的连接可靠性一直是结构设计人员绕不开的细节点——常规散压接的杜邦端子容易出现插针歪斜、塑壳松脱、多Pin对位偏移的问题，尤其是2Pin到6Pin这类常用针数的供电、信号连接位，一旦出现接触不良，排查起来往往要耗费大量时间在通断测试上。这套多色针位的杜邦连接组件，就是针对这类现场痛点做的结构优化设计，从塑壳定位到插针导向都做了针对性的结构调整，适配日常 breadboard 搭试、传感器接线、控制板IO扩展等绝大多数低压小电流连接场景。

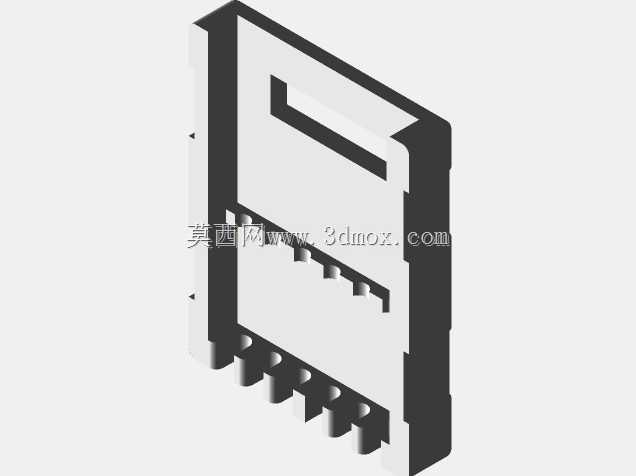

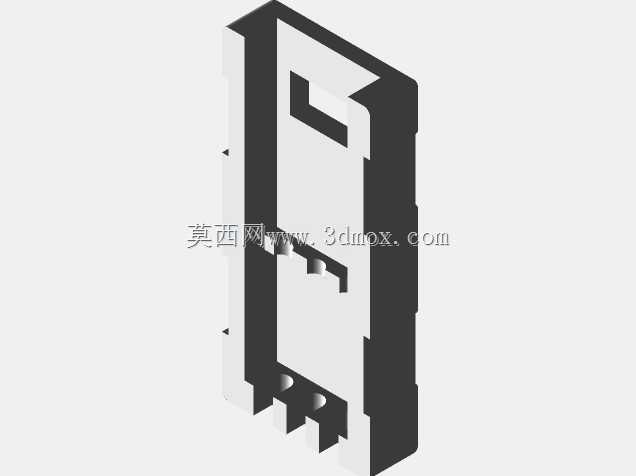

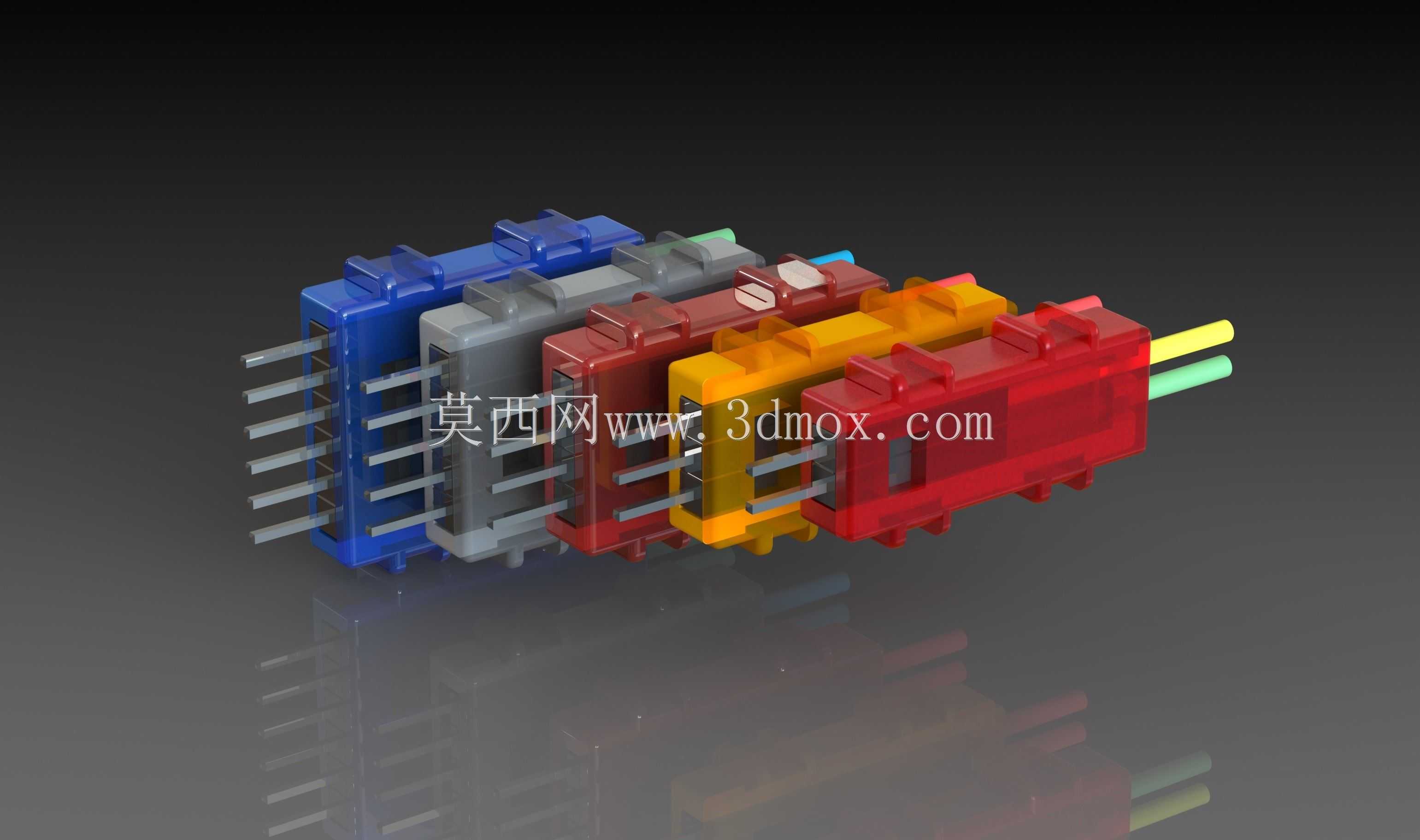

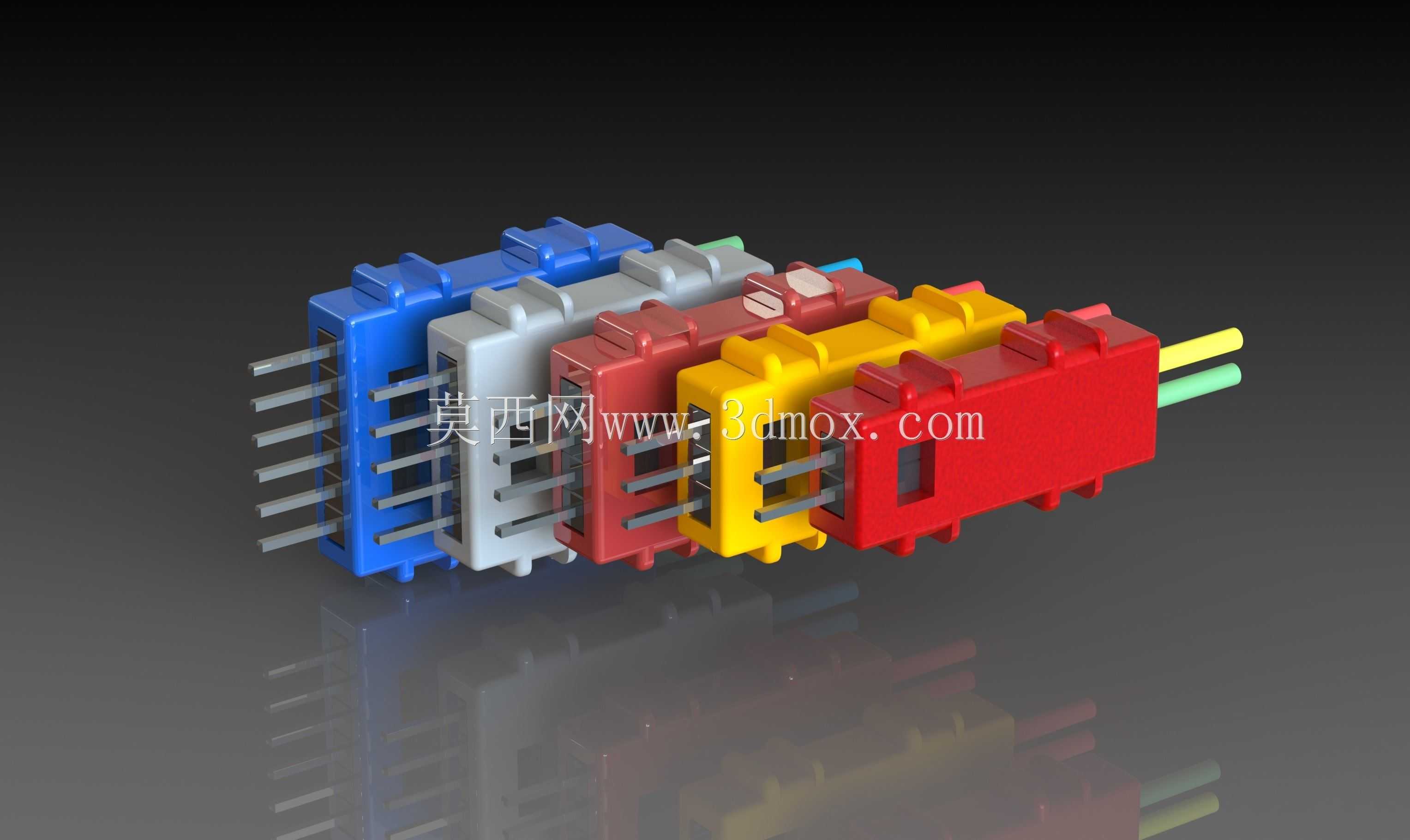

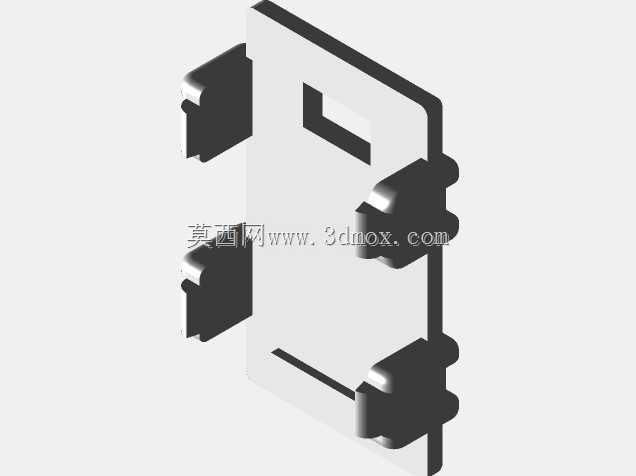

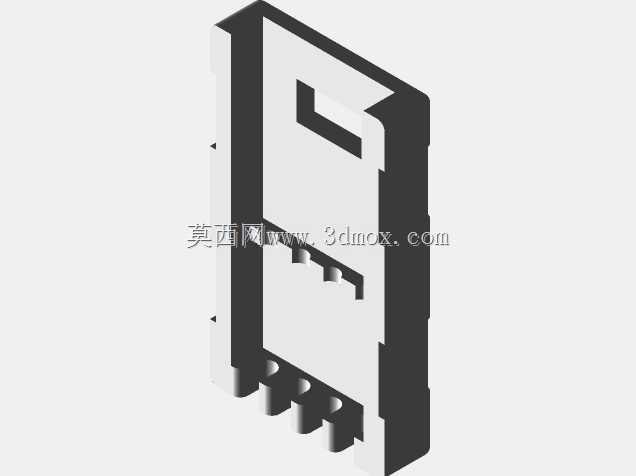

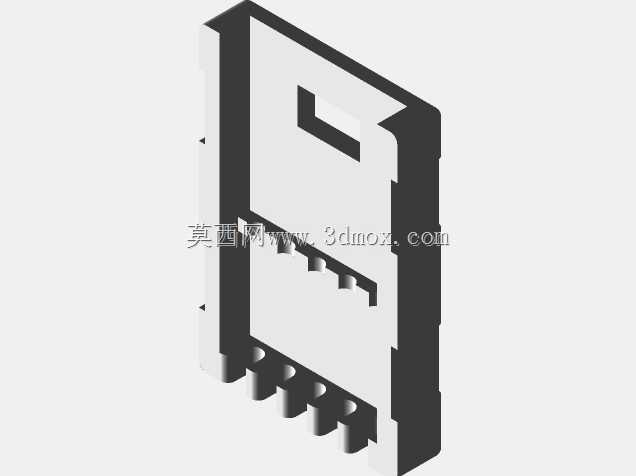

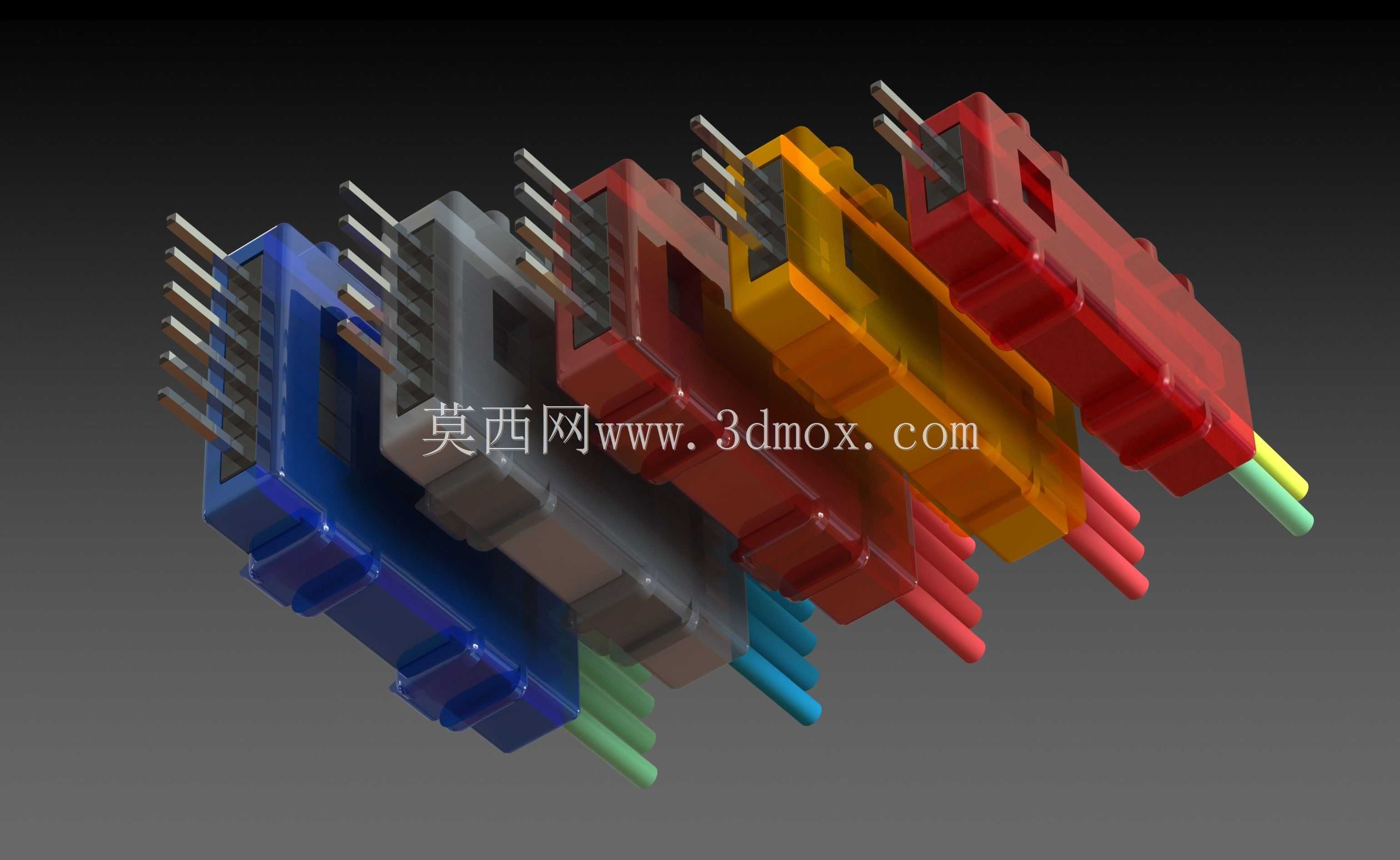

　　从实际使用的功能特性来看，这套连接组件覆盖了2Pin到6Pin的常用针数规格，不同针数的塑壳做了差异化的颜色区分，现场接线时可以通过颜色快速区分电源正负极、信号通道、不同功能回路，不用反复核对线序，能大幅降低接错线的概率。塑壳本体做了防呆导向槽，插针插入时不会出现反插错位，每个针位的腔体都做了独立的限位筋，压接好的插针推入塑壳后会被限位筋卡紧，不会出现拉扯线缆时插针退针脱出的问题。插针部分采用标准2.54mm间距设计，和市面上通用的杜邦排针、排母完全兼容，不需要额外定制适配的对接端，现有设备上的标准接插件都可以直接匹配对接。

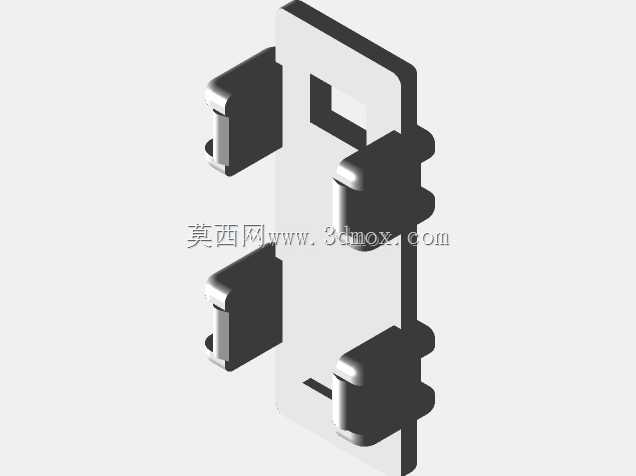

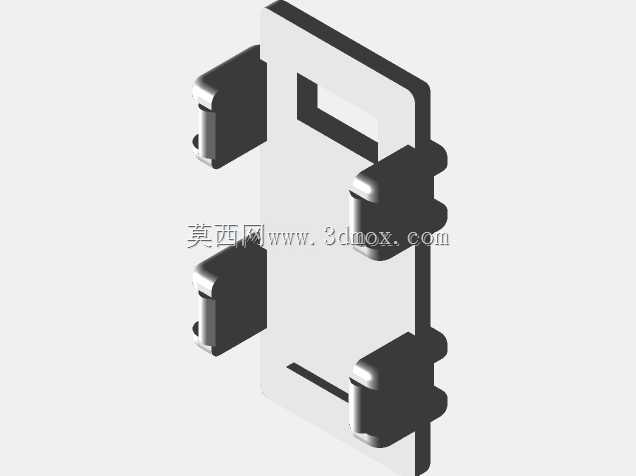

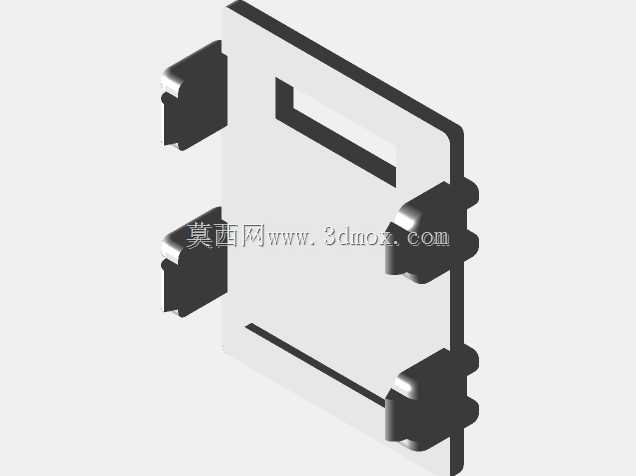

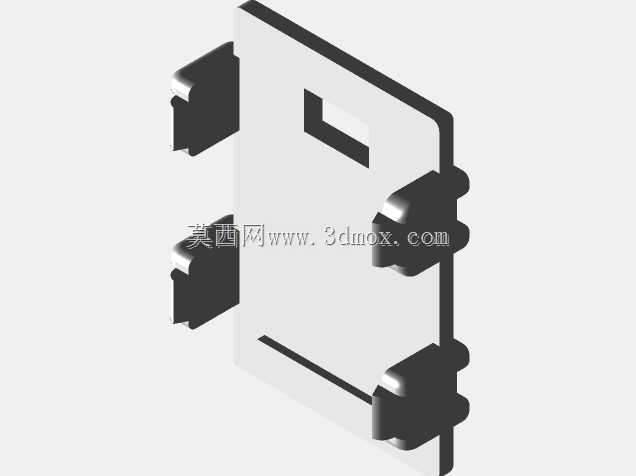

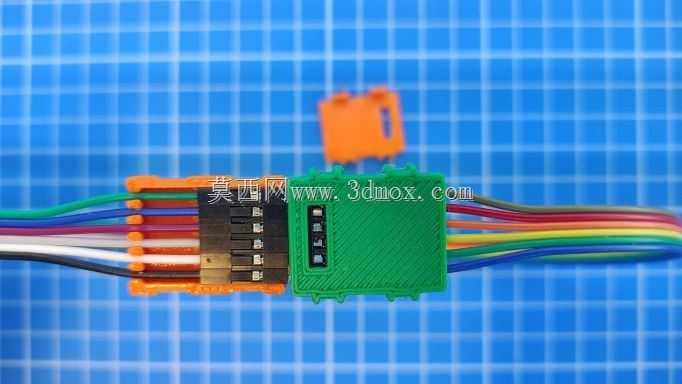

　　设计思路上没有做多余的花哨结构，完全围绕现场接线的实操需求展开：塑壳外侧做了防滑的凹凸纹理，插拔时手指不需要用很大的力就能握紧，不会出现手滑拔不动、甚至把线缆扯断的情况；插针的导向端做了15度的倒角处理，对接排母时可以自动导正，不会出现插针顶弯、怼坏PCB板上排母焊盘的问题。线缆出线端做了渐变的收腰结构，线缆和塑壳衔接的位置不会出现直角弯折导致的线芯断裂，经常弯折移动的测试场景下，线缆的使用寿命能比普通直出塑壳的杜邦线提升不少。考虑到3D打印快速制作的需求，塑壳的壁厚做了均匀化处理，最小壁厚控制在1.2mm，不管是光固化打印还是FDM打印都能顺利成型，不需要额外加支撑，打印完成后去掉底部的薄 raft 就能直接使用，不用做二次打磨修整。

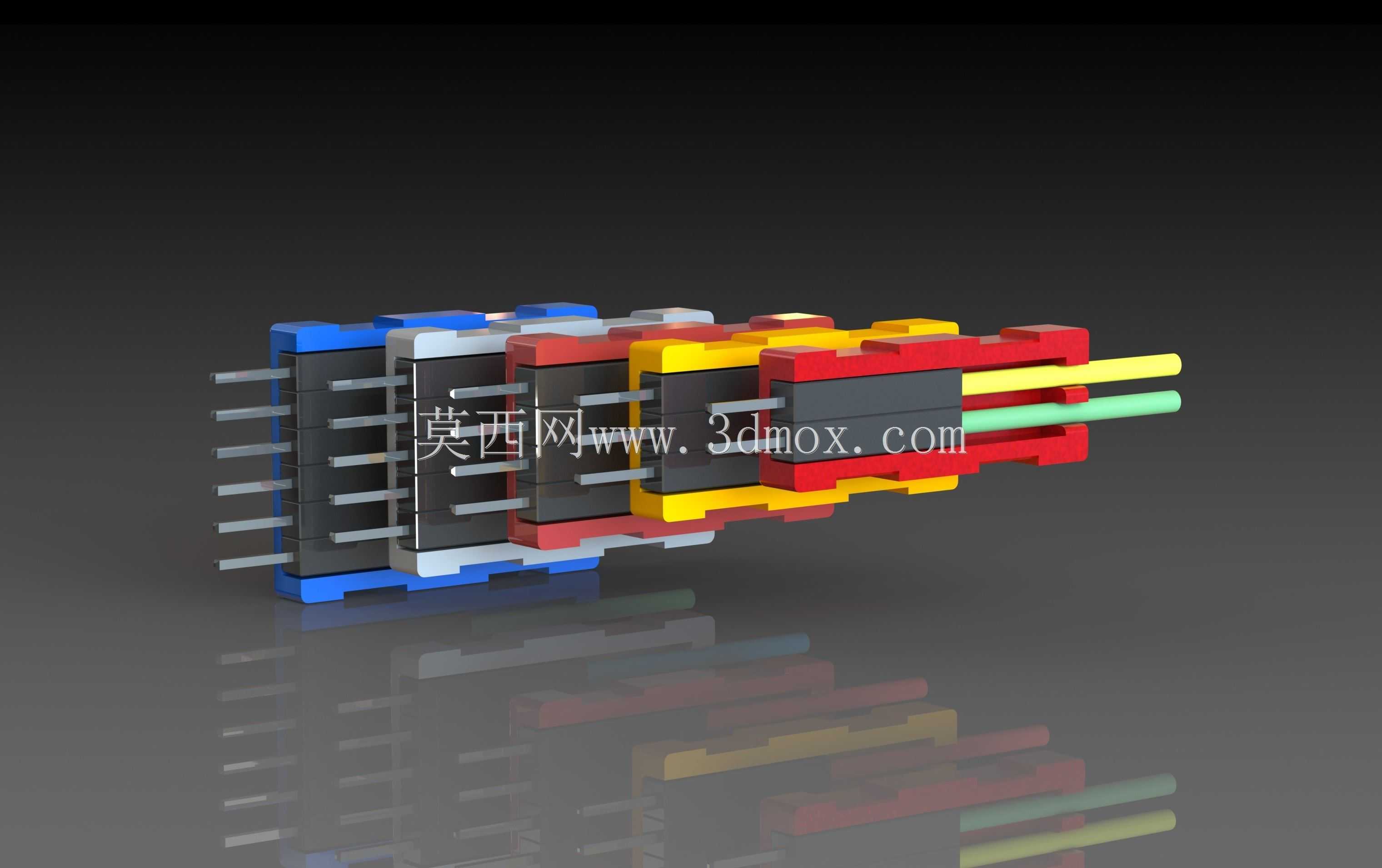

　　外形尺寸与安装边界方面，单Pin位的宽度严格按照2.54mm标准间距设计，6Pin规格的塑壳总宽度控制在17mm以内，高度方向从插针顶端到塑壳底部的尺寸为8.5mm，在PCB板上排布时，相邻两排连接器的中心距只要留够10mm就不会出现干涉，不会占用过多的板上安装空间。塑壳的插合面和标准杜邦塑壳的插拔深度完全一致，插合后的重合长度为6mm，插合到位后会有轻微的卡扣手感，能明确感知到连接到位，不会出现虚接的情况。线缆出线方向和插针轴向保持一致，侧向没有突出的结构，在密集布线的线槽里排布时，不会因为突出结构卡滞其他线缆，走线整理时可以顺着线缆方向理线，不会出现塑壳卡在线槽隔板上的问题。

　　实际设备适配场景里，这套连接组件可以用在3D打印机的限位开关接线、小型自动化设备的传感器信号接线、学生电子竞赛的原型电路接线、老旧设备的线束维修替换等多个场景，不需要特殊的压接工具，只要把剥好线的插针压接好推入塑壳就能完成制作，现场维修时甚至可以用尖嘴钳完成压接操作，不需要携带专用的端子压接钳。针对经常需要插拔调整的测试场景，塑壳的插拔寿命做了结构冗余，反复插拔500次以上不会出现塑壳开裂、卡扣失效的问题，长期使用也能保持连接的稳定性。不同颜色的塑壳除了区分线序，还可以用来标识不同的电压等级，比如红色塑壳走5V供电、蓝色走信号回路、灰色走接地回路，整个设备的线束标识会非常清晰，后期维护排查时不用顺着线缆逐根找线，能大幅降低后期维护的时间成本。
