STM32F746G开发板开放式防护外壳设计

　　这款结构件是面向STM32F746G-DISCO开发板设计的开放式承载外壳，主要服务于嵌入式开发场景下的板件防护与桌面固定需求，日常使用中能避免开发板裸露放置时的引脚磕碰、桌面液体泼溅损伤，也能减少排线拉扯导致的接口松脱问题，适配实验室调试、产品原型验证、教学演示等多种使用场景。

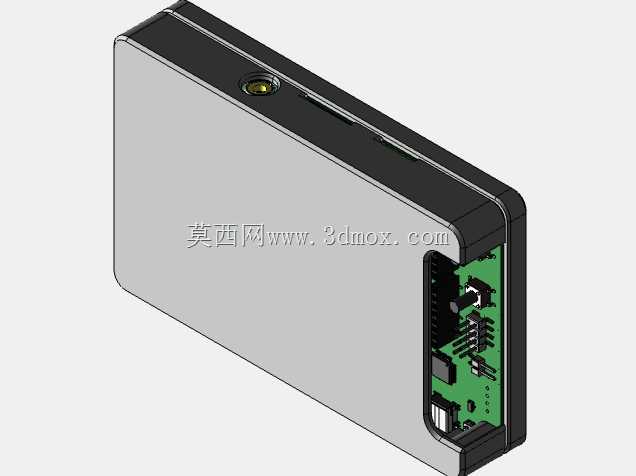

　　设计阶段优先考虑了开发板的接口避让需求，所有板载外设接口、排针、调试端口位置都做了对应开口，不会遮挡USB接口、以太网口、音频接口、LCD排线座的正常插拔，也不会影响板载按键、复位键、用户LED的操作与状态观察。整体采用开放式框架结构而非全封闭壳体，一方面是为了保证开发板工作时的自然散热，避免长时间高负载运行下的热量堆积，另一方面也方便开发过程中随时接插杜邦线、外接传感器模块，不需要反复拆装外壳就能完成硬件调试工作。

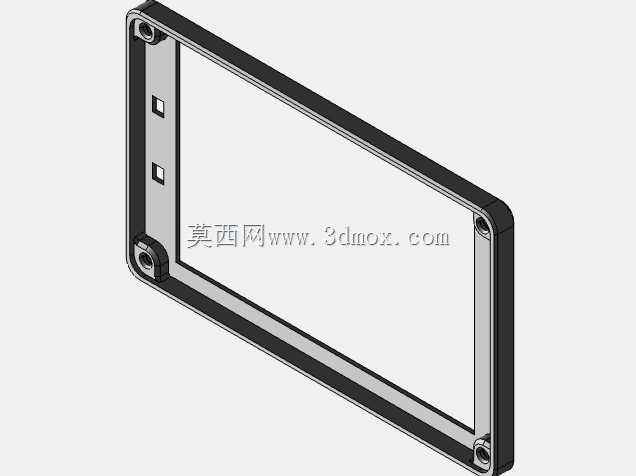

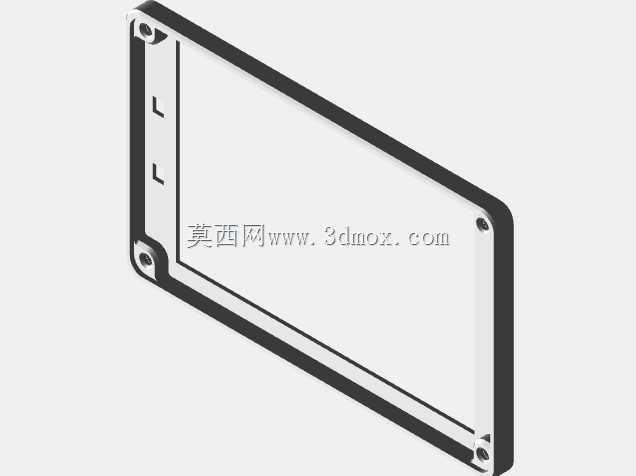

　　安装固定逻辑采用通用M3插座头螺栓作为紧固件，适配长度8-18毫米的常规M3螺栓，不需要额外定制特殊规格紧固件，用户可以根据自身叠加的扩展板厚度选择对应长度的螺栓，灵活适配不同的扩展使用需求。壳体与开发板的接触位置做了限位凸台，能精准卡住开发板的安装孔位，避免板件在壳体内出现横向窜动，同时凸台高度预留了0.8毫米的间隙，不会压到板件背面的贴片元件，防止焊接点被压损导致的电路故障。

　　结构细节上针对3D打印的工艺特性做了适配优化，所有转角位置都做了R1.5的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，安装孔位做了0.2毫米的公差补偿，打印完成后不需要额外铰孔就能顺利穿入M3螺栓。针对原始参考设计中存在的抗孔边缘破损问题，对所有开孔位置做了加厚处理，孔位边缘壁厚增加到2.2毫米，同时做了0.3毫米的倒角，既可以避免打印时的边缘翘曲，也能减少日常插拔线材时对孔位边缘的磕碰损伤，使用PETG材料打印时能获得更好的抗冲击性能，日常桌面跌落也不容易出现碎裂问题。

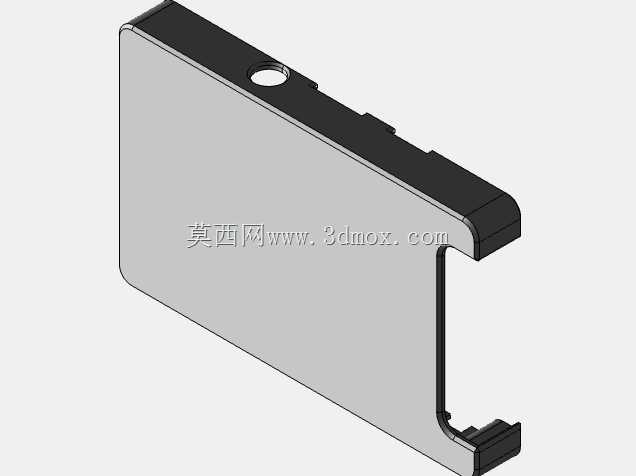

　　安装边界上，壳体整体轮廓比开发板外轮廓大3毫米，不会超出开发板太多占用桌面空间，底部预留了2毫米的支撑脚高度，让开发板背面和桌面之间留出足够空隙，既可以避免桌面的金属杂物导致板件短路，也能让空气从底部流通带走部分热量。壳体侧边没有做过高的围挡，高度控制在10毫米以内，不会遮挡开发板上的排针，方便用户外接各种功能模块，也不会影响外接LCD屏幕的安装与视角。

　　实际使用中，这款外壳不需要额外的工具就能完成组装，只需要将开发板对准限位凸台放置，拧入四颗M3螺栓即可完成固定，拆装效率高，适合开发过程中需要频繁取出板件更换配置的场景。壳体表面没有多余的装饰结构，所有结构都服务于功能需求，整体重量轻，不会给携带开发板外出调试增加过多负担，同时足够的结构强度能在收纳时保护板件不受挤压，避免板载元件被外力碰掉。
