在低压信号转接、板载调试跳线连接、小功率电源引出的各类电子装联场景里,杜邦3Pin连接器是普及率极高的互联元件,而配套的外壳结构,直接决定了接插件的插拔寿命、接线端防护能力与现场布线的规整度。做这类接插件外壳的结构设计时,首先要匹配公母插针的配合公差,外壳内部的定位槽需要严格卡住插针基座的凸台,避免多次插拔后插针出现退针、歪斜的问题,毕竟在实验台架调试、小批量设备试制的场景里,杜邦线的插拔频次往往远高于量产定型设备的内部接线,外壳的限位结构如果留的间隙过大,很容易出现插针偏斜导致的相邻针脚短路,间隙过小则会提升插针基座的压入难度,组装时容易撑裂外壳侧壁。

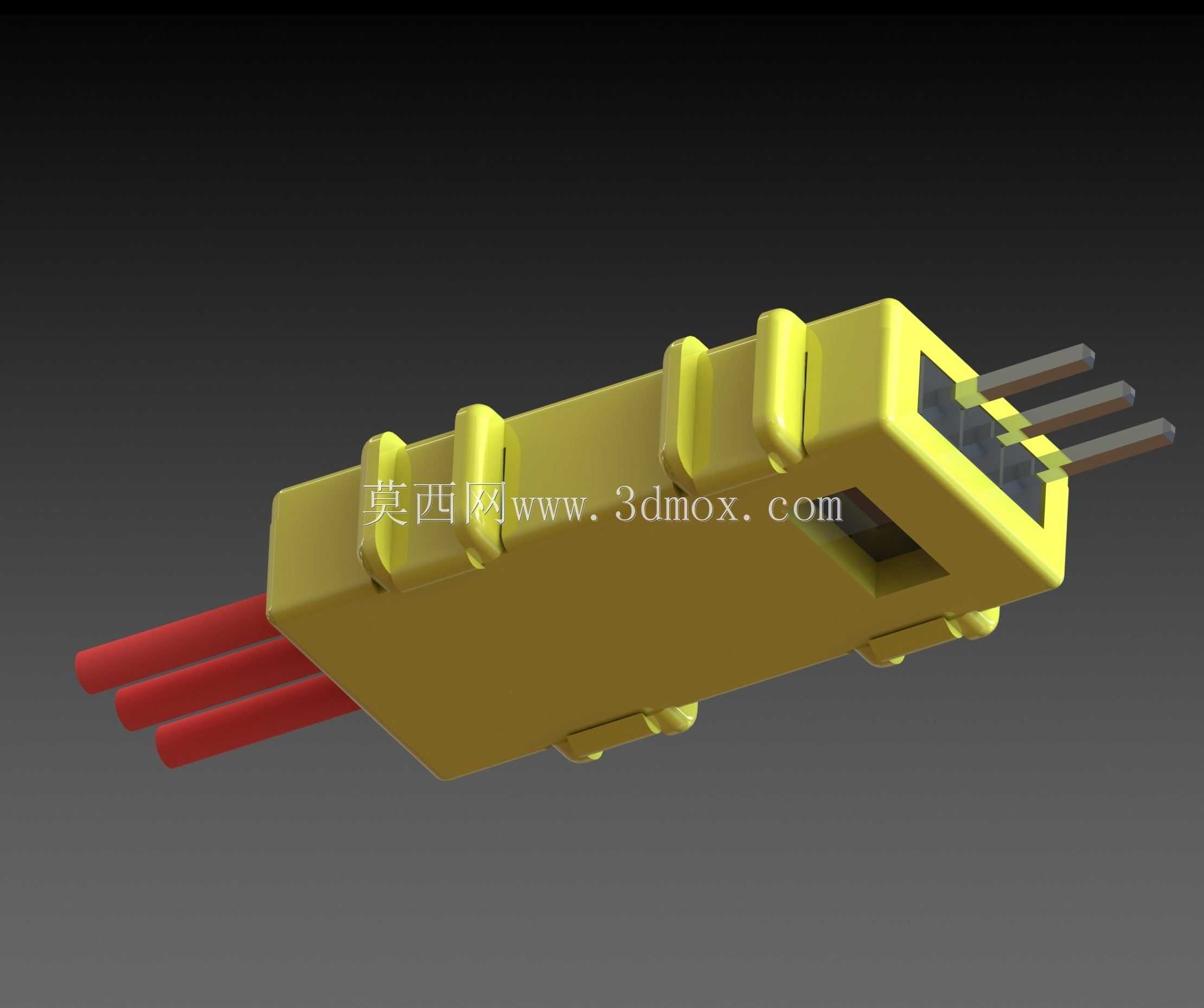

从实际使用的场景出发,这类3Pin连接器外壳的外侧设计了多道环形的防滑凸筋,凸筋的高度控制在1.2mm左右,间距3mm,刚好匹配手指捏持时的指腹触感,插拔时不需要额外借助工具,徒手就能完成操作,同时凸筋结构也能增强外壳的整体刚性,减少塑料件冷却收缩带来的形变问题。外壳的进线端设计了锥形的导向收口,三根导线从收口端穿入后,和插针的压接段刚好处于外壳的内腔避让区域,不会因为外壳的挤压导致压接处的线芯断裂,收口处的内径比三根导线并线后的外径大0.8mm,既可以允许导线在一定角度内弯折,又能避免过大的缝隙让灰尘、焊锡碎屑掉入内腔造成针脚间的绝缘下降。

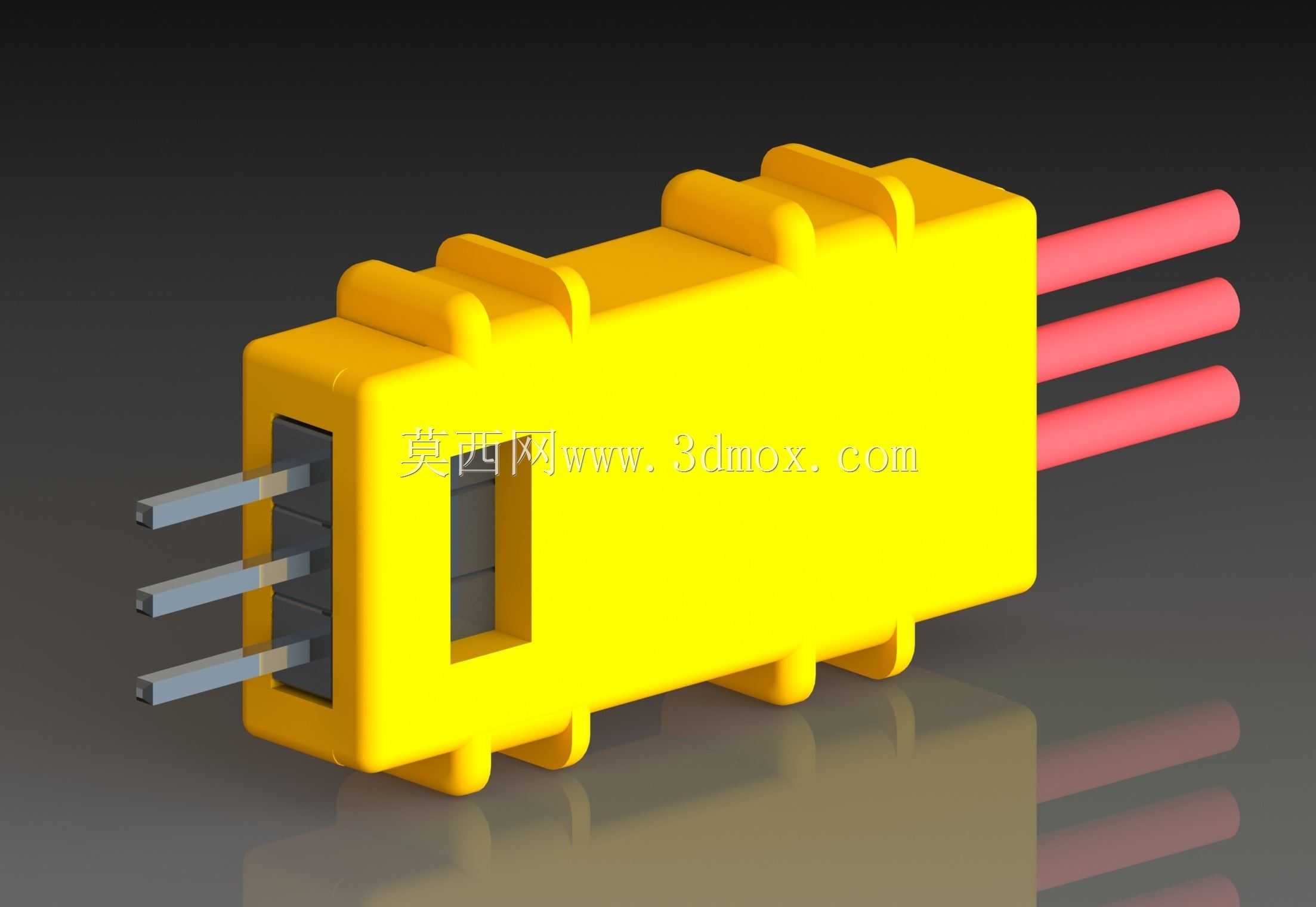

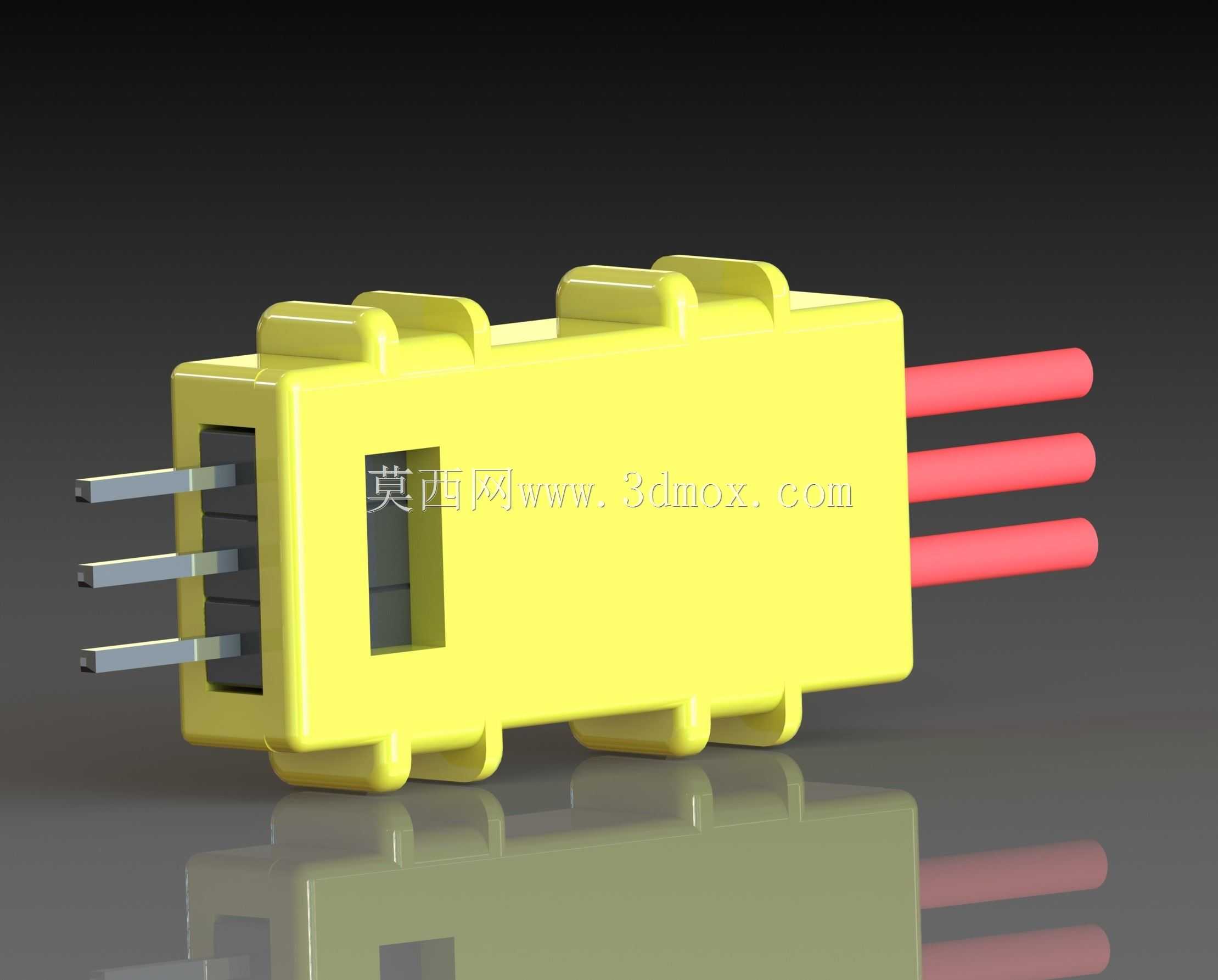

安装边界方面,这款3Pin外壳的整体宽度控制在9.5mm,厚度5.2mm,不含插针外露段的本体长度为19mm,在密集排布的接线端子排上,相邻两个同规格连接器的中心距只要留10mm,就不会出现外壳干涉的问题,完全适配常见的2.54mm间距排针的安装尺寸。外壳的插针端设计了0.5mm的定位凸台,和对插接插件的凹槽配合时,能提供明确的插入到位反馈,避免出现虚接的问题——在电源类的接线场景里,虚接带来的接触电阻升高会导致接插件发热,严重时甚至会烫坏周边的线材绝缘层,这个看似微小的定位结构,其实是提升接插件可靠性的关键细节。

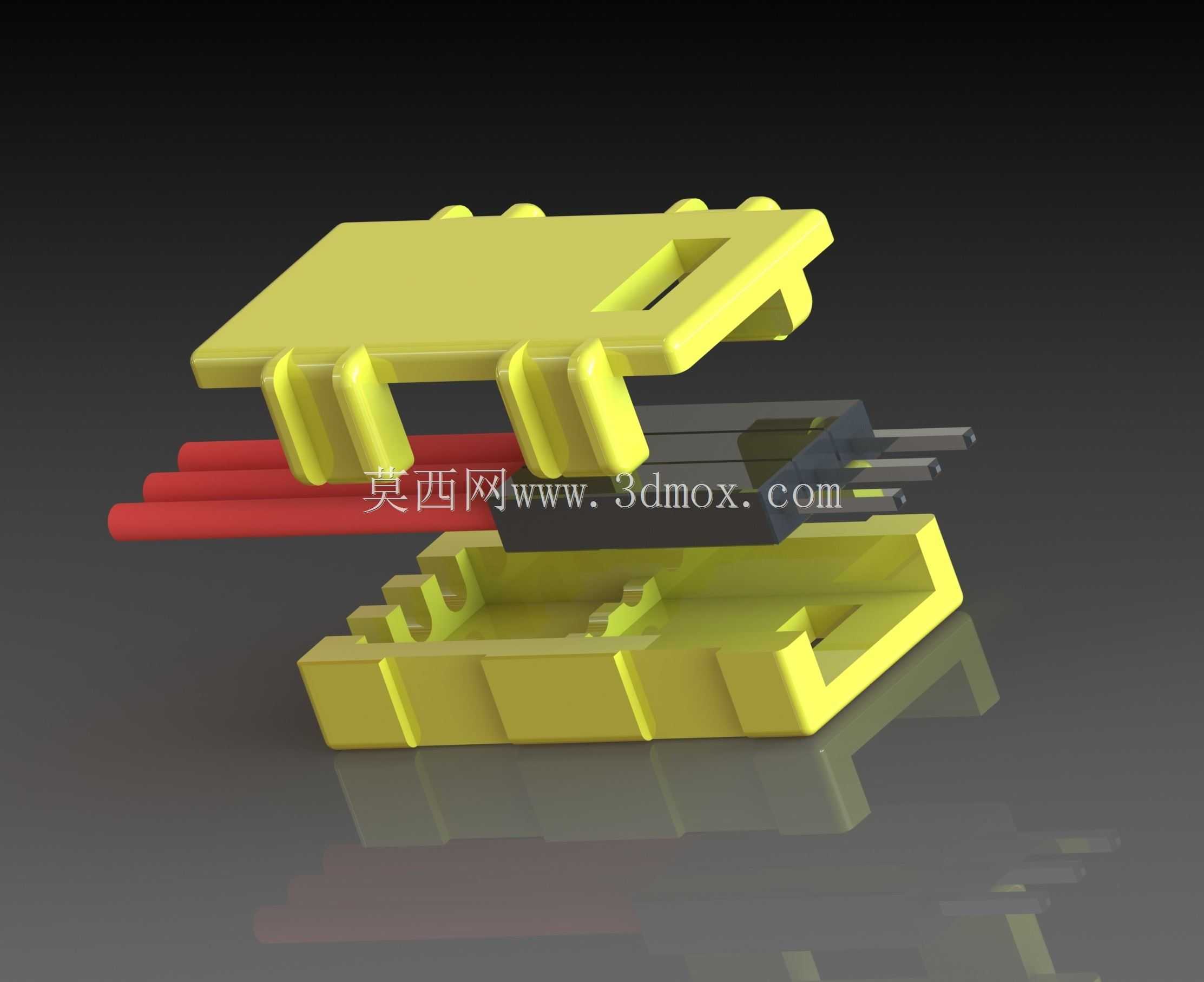

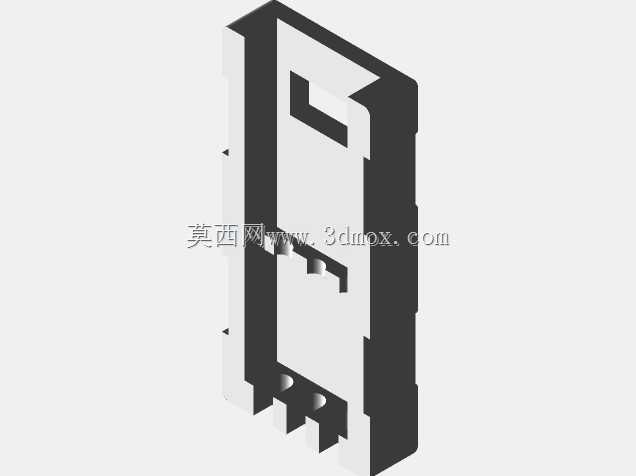

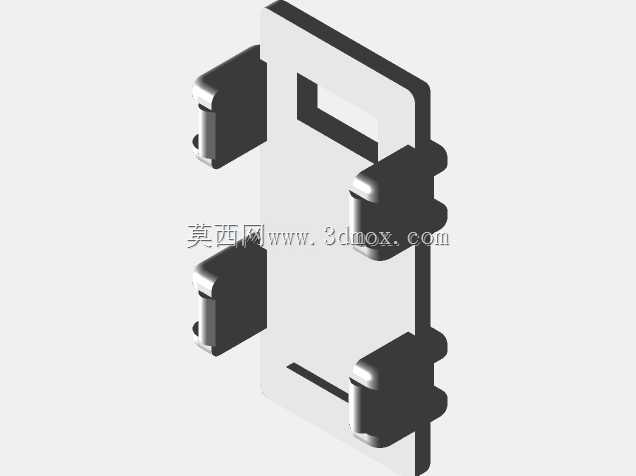

设计过程中还要考虑塑料件的脱模工艺,外壳外侧的所有凸筋都做了1度的拔模斜度,内腔的定位筋也同步匹配拔模角度,避免注塑生产时出现粘模、拉伤的问题,壁厚控制在均匀的1.2mm,没有出现壁厚突变的区域,减少注塑件的缩痕、气泡缺陷,毕竟这类接插件外壳大多采用PA66或者PP材质注塑,壁厚不均很容易导致冷却后出现翘曲,直接影响和插针基座的配合精度。另外外壳的上下盖配合处设计了0.3mm的卡扣结构,不需要额外打胶或者用超声波焊接,组装时直接将压好线的插针基座卡入外壳,上下卡扣就能实现自锁,日常使用时不会出现外壳松脱的情况,维修拆线时只需要用一字起轻轻撬开卡扣就能拆开,重复拆装的次数可以达到50次以上,完全满足调试场景下反复改线的需求。
在实际的设备布线场景里,这类3Pin连接器常被用于传感器信号引出、小功率风扇供电、调试串口的接线,外壳的绝缘性能可以满足AC500V以下的绝缘要求,表面没有尖锐的棱角,布线时不会划伤相邻线材的绝缘层,外壳的黄色配色也属于工业布线里的常用标识色,方便现场维护时快速识别信号类接线,和红色、黑色的电源接线形成明确的视觉区分。很多工程师在做样机布线时,往往会忽略接插件外壳的作用,直接用裸露的插针连接,不仅容易出现误碰短路的问题,线材受到拉扯时也容易直接把插针从基座上扯下来,带完整外壳的杜邦连接器,能承受15N以上的线材轴向拉力,完全满足日常布线的拉扯强度要求,不需要额外在线材上做应力弯折固定。
