LED火炬灯泡替换适配连接结构

　　在户外手持照明设备的维护改造场景中，传统火炬灯泡损坏后常面临原厂配件难寻、替换成本高的问题，这款适配结构正是针对这类存量手电的LED化改造需求设计，核心作用是实现标准LED发光组件与原有火炬灯座的可靠连接，无需改动手电原有壳体与供电结构，就能完成老旧灯泡的替换升级。从实际使用场景来看，不少服役多年的手持火炬采用螺口式白炽灯泡，功耗高、抗震性差，野外作业时磕碰易断丝，而LED组件体积小、光效高，但引脚定义与安装尺寸和原灯泡不匹配，直接安装会出现接触不良、固定不稳的问题，这款适配结构就填补了两者的安装间隙。

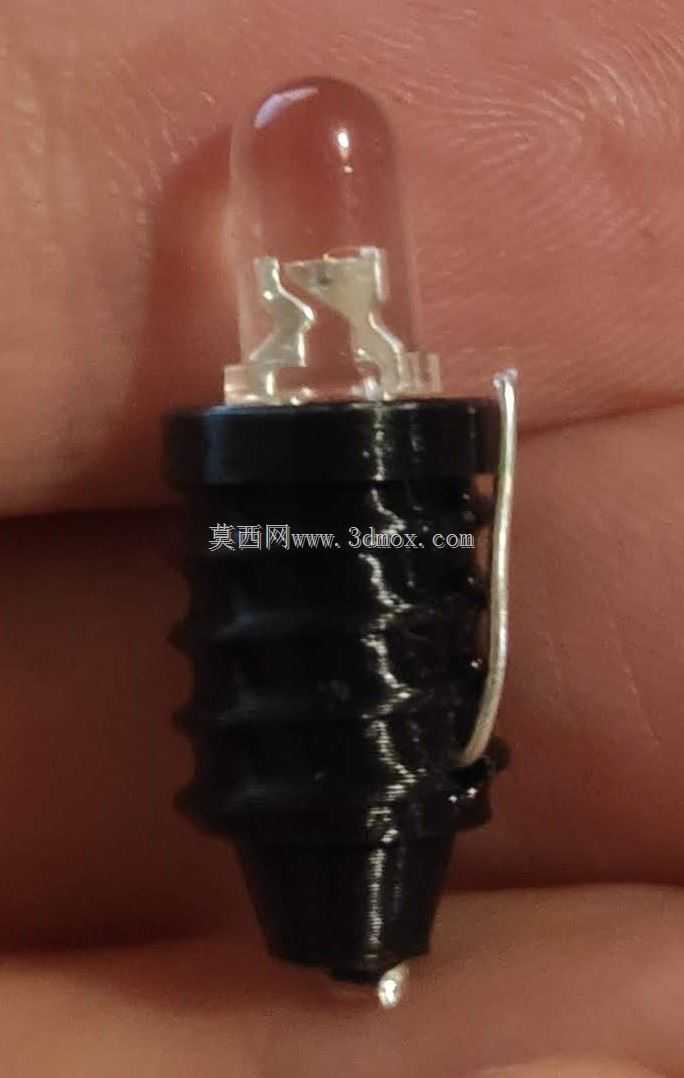

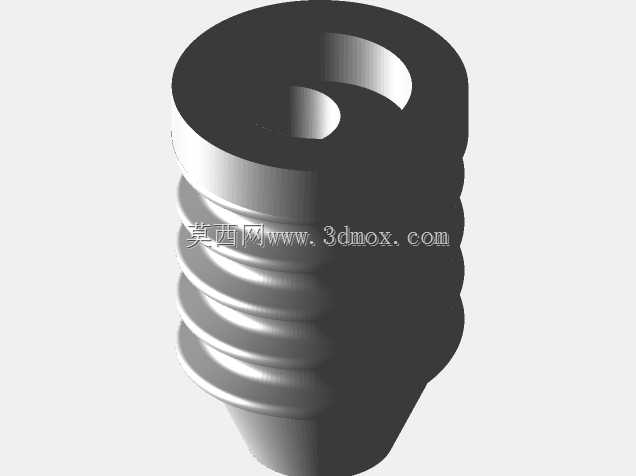

　　设计过程中优先考虑了安装兼容性，整体外形沿用原灯泡的螺口基座轮廓，外螺纹参数完全匹配原有火炬灯座的内螺纹规格，拧入后能和原有灯座的供电触点可靠贴合，不需要对灯座进行扩孔、攻丝等二次加工，普通使用者徒手就能完成替换操作。结构内部预留了足够的容置空间，用来布置限流电阻与整流二极管，考虑到手工焊接的操作容错率，腔体内部的径向尺寸留出了充足余量，即使是焊接经验不多的使用者，也能顺利完成元件排布，不会出现元件挤压壳体导致装配卡滞的问题。二极管的走线特意做了避让设计，一端可沿适配器侧壁弯曲走线，另一端从适配器末端引出，形成类似“猪尾巴”的出线结构，既避免导线被螺纹咬合破损，也能让末端引线和LED组件的引脚直接焊接，不需要额外转接导线。

　　从安装边界来看，适配器拧入灯座后的外露段长度和原灯泡的发光段长度基本一致，不会因为加装适配器导致手电灯罩无法正常扣合，外轮廓的锥度过渡和原灯泡基座完全对齐，装配后和原有手电的前端结构齐平，不会突出灯罩造成磕碰损坏。结构的壁厚经过反复校核，既保证了螺纹部分的连接强度，日常拆装不会出现滑牙、开裂的问题，也尽可能控制了整体重量，不会因为替换适配器导致手电前端重心过度偏移，影响手持操作的平衡感。

　　实际装配时，只需要先将二极管与限流电阻焊接在适配结构的内部腔体中，接好LED发光组件的正负极引线，再将适配器整体拧入原有火炬的灯座，确认供电接触正常后扣回灯罩即可完成改造，改造后的手电功耗仅为原白炽灯泡的五分之一，续航时间大幅提升，同时LED组件的抗震性远优于传统灯丝结构，野外颠簸、跌落场景下也不容易出现损坏。设计时还考虑了不同批次火炬灯座的尺寸公差，螺纹部分做了微小的公差适配，即使是使用多年出现轻微磨损的旧灯座，也能实现可靠的螺纹啮合，不会出现拧入后松动、接触不良的问题。内部腔体的边缘做了圆角过渡，焊接操作时不会划伤导线绝缘层，也避免了尖锐边角割伤操作者的手部。末端的出线口做了扩口处理，引线穿出后可以自然弯折，不会因为直角弯折导致导线线芯断裂，提升了改造后结构的使用寿命。
