墙面壁挂式多卡位线缆理线固定吊架

　　日常运维、电子实验、桌面工位搭建场景里，各类数据线、电源线、信号线杂乱缠绕是高频痛点，传统扎带固定存在拆装不便、线材弯折损伤、无法灵活调整卡位的问题，粘胶式理线夹则存在承重不足、低温或潮湿环境下易脱落的缺陷，这款壁挂式线缆吊架正是针对这类场景开发的实用结构件。

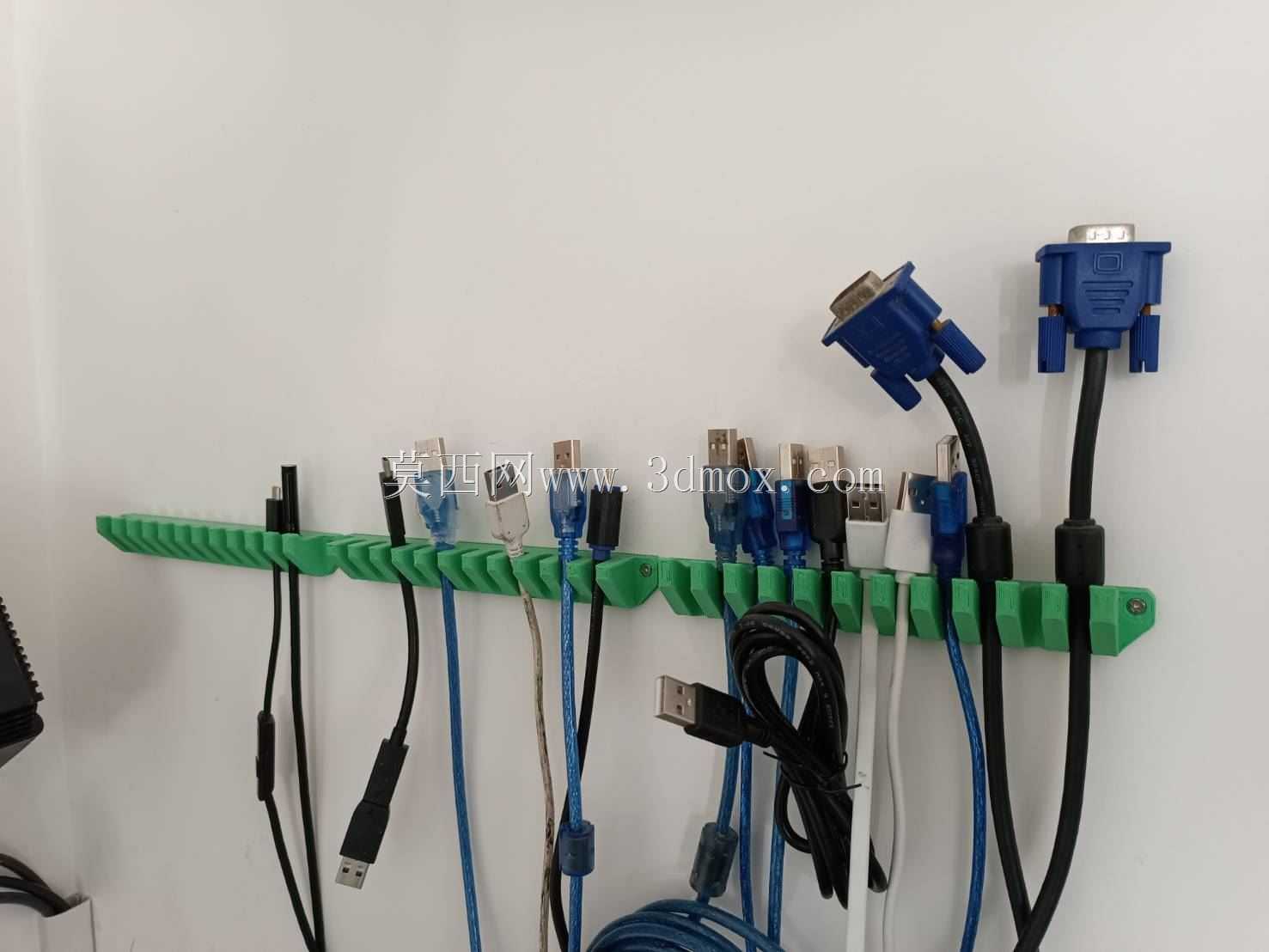

　　从实际使用场景来看，该吊架可适配电子维修工作台墙面走线、机柜内部线缆梳理、3D打印工作室线材收纳、家用桌面外设线材固定等多类场景，单卡位可容纳直径3mm到12mm的各类线材，覆盖常见的USB数据线、VGA视频线、电源线、网线、3D打印机耗材送料管等常见管线路径固定需求，每个卡位采用半开口弹性卡扣结构，线材卡入后可依靠结构自身的形变抱紧线材外壁，不会出现线材松脱滑落的问题，同时需要调整线材位置时可直接将线材从开口处取出，无需拆解整个固定结构，比传统扎带的拆装效率提升60%以上。

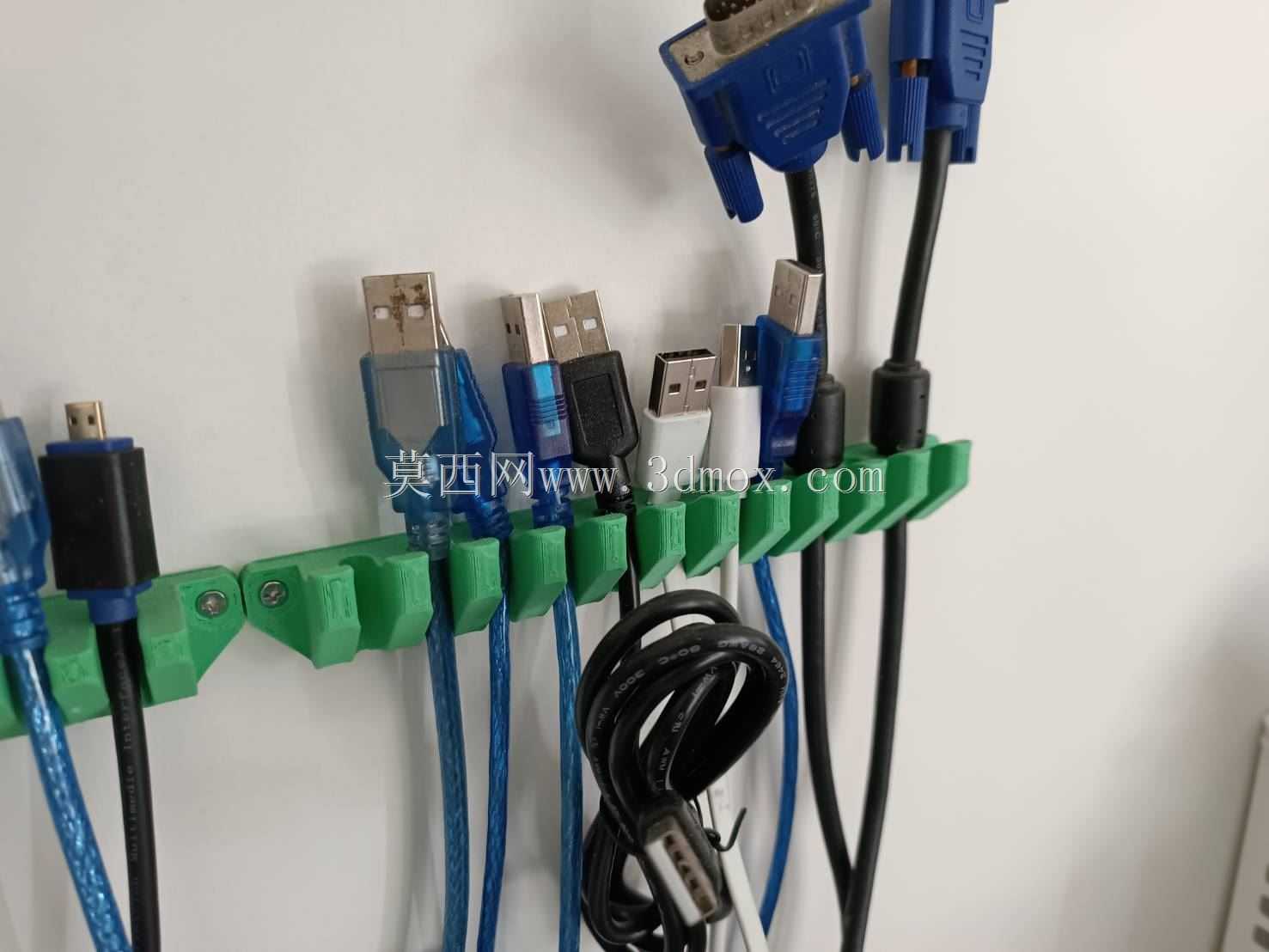

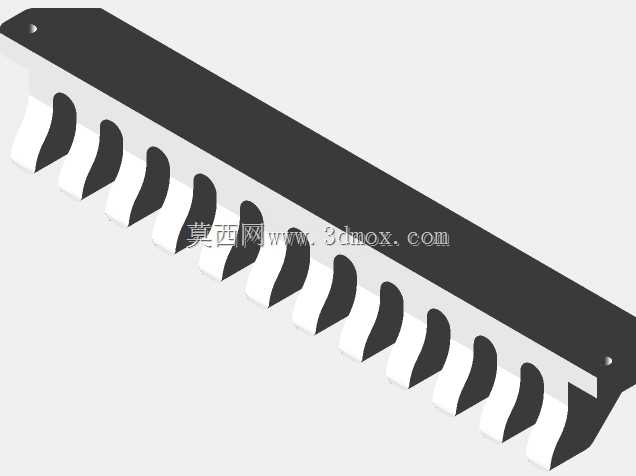

　　设计层面，整体采用分段式模块化拼接思路，单个基础单元为4卡位结构，可根据实际需要固定的线材数量横向拼接扩展，拼接处采用凹凸榫卯定位结构，拼接后相邻单元无错位偏移，安装时仅需在每个单元两端预留的沉头孔位打入2颗M3规格的自攻螺丝即可完成墙面固定，沉头孔设计可让螺丝头部完全埋入结构件表面，不会突出刮蹭线材外壁。结构壁厚设置为2.5mm，采用PLA材质打印时即可满足日常承重需求，单个卡位可承受最大5kg的纵向拉力，不会出现卡位断裂变形的问题，卡扣开口处做了R1.5的圆角过渡，避免卡入线材时割伤线材外绝缘层。

　　安装边界方面，单个4卡位单元的横向长度为80mm，纵向高度为35mm，距离墙面的突出厚度为20mm，安装时仅需在墙面预留对应长度的平整安装面即可，无需提前开槽预埋，无论是木质桌面、石膏墙面、金属机柜表面都可通过对应螺丝完成固定，若为光滑瓷砖或玻璃表面，也可在沉头孔位粘贴强力泡棉胶完成免打孔安装。结构底部做了15度的倾斜导向面，线材从卡位引出时可顺着导向面自然下垂，不会在卡位出口处形成直角弯折，长期使用也不会损伤线材内部铜芯，有效延长线材使用寿命。

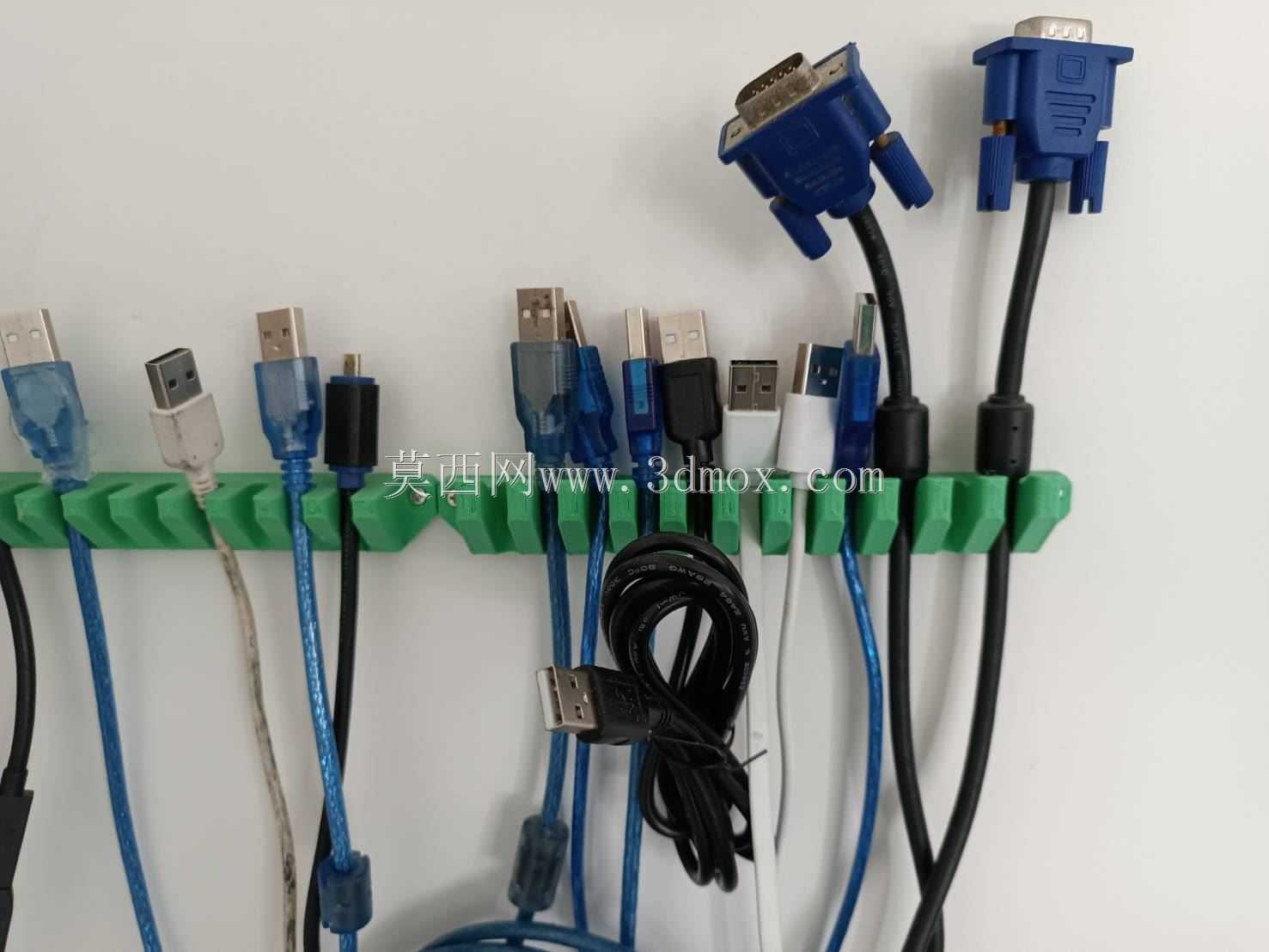

　　不同于市面上常见的一体式理线架，这款吊架的卡位间距设置为18mm，相邻线材卡入后不会互相挤压摩擦，线材插拔调整时不会干扰相邻卡位的固定状态，每个卡位的内侧做了0.2mm的微凸防滑筋，线材卡入后即使受到外力拉扯也不会出现轴向滑动，固定位置更稳定。针对不同直径的线材，卡扣的开口宽度做了差异化适配，靠近两端的卡位开口宽度为8mm，适配较粗的电源线、视频线，中间卡位开口宽度为5mm，适配较细的数据线、信号线，无需额外调整卡扣尺寸即可覆盖绝大多数常用线材的固定需求。

　　实际测试过程中，在25摄氏度常温环境下，PLA材质打印的该吊架持续悬挂总重量12kg的线材持续30天，结构无明显形变、卡位无松脱、固定螺丝无滑牙问题，完全满足日常工位、工作室的线缆固定需求。若应用在工业机柜等高温环境下，可更换为PETG或ABS材质打印，结构强度可进一步提升40%，可适应60摄氏度以内的持续工作环境，不会出现高温软化变形的问题。结构整体无尖锐棱角，所有边缘都做了R1以上的圆角处理，安装和使用过程中不会划伤操作人员手部，符合日常工装配件的安全设计要求。
