8Pin间距12mm杜邦连接器外壳结构设计

项目分类:通用五金配件 发布时间:2025-02-09 ID:923309
  • 8Pin间距12mm杜邦连接器外壳结构设计
  • 8Pin间距12mm杜邦连接器外壳结构设计
  • 8Pin间距12mm杜邦连接器外壳结构设计
  • 8Pin间距12mm杜邦连接器外壳结构设计

  在电子原型开发、小批量电路调试场景中,杜邦线是最常用的跳线连接载体,而配套的连接器外壳直接决定了跳线插拔的可靠性、线束整理的规整度,很多工程师在做开源硬件开发、实验台电路搭建时,都遇到过散线杜邦头插拔错位、单根插针弯折、多组线束缠绕难以分辨的问题,这款8Pin间距12mm的杜邦连接器外壳,就是针对这类实际工程痛点做的结构优化设计。

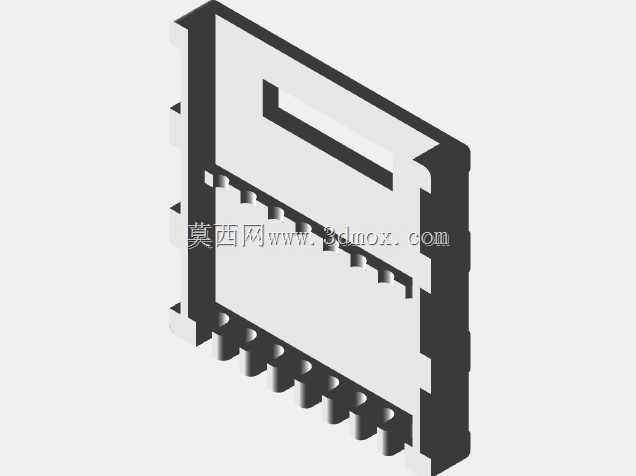

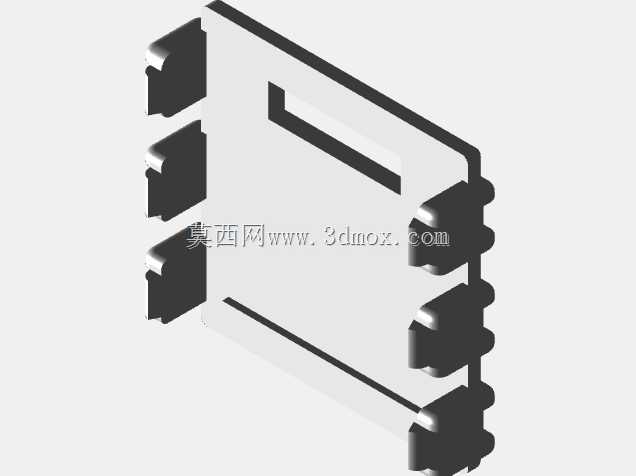

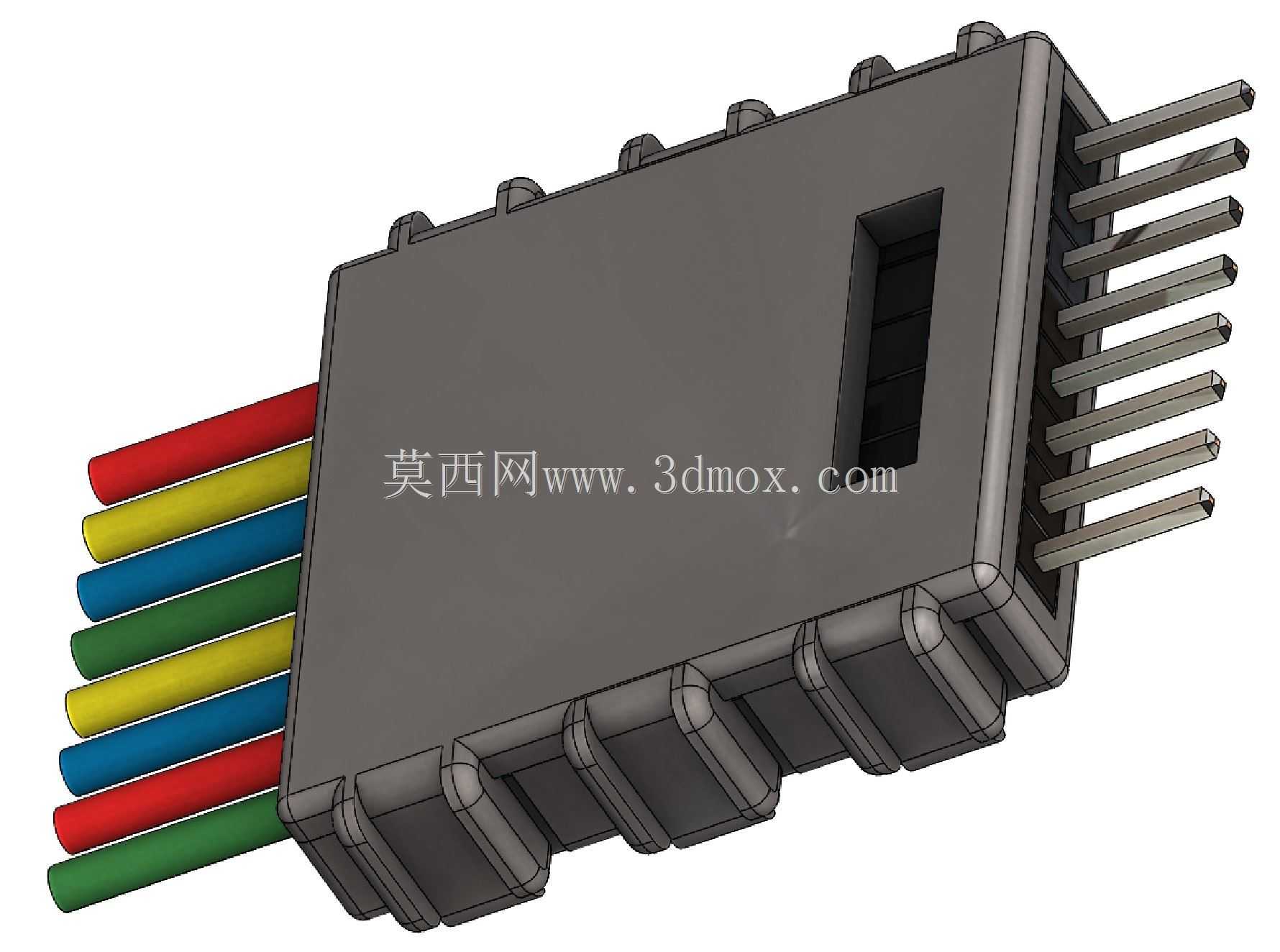

  从实际使用场景来看,这类外壳主要适配标准2.54mm间距的杜邦公母插针,单组覆盖8个接线位,12mm的外壳长度刚好可以包裹住插针尾部的压接区域,避免压接位置裸露在外造成短路风险,同时外壳两侧做了防滑的凹凸齿纹结构,插拔时手指不需要直接捏持细小的插针基座,靠齿纹的摩擦力就能轻松发力,不会出现插拔过程中手指打滑把线扯脱的情况。很多学生做课程设计、创客做开源硬件项目时,经常需要反复插拔跳线调整电路,普通的无外壳杜邦插针反复插拔几次就容易出现压接松动、插针退针的问题,这款外壳的内部做了对应插针基座的卡槽,压接好的插针卡入外壳后,每个针位都有独立的限位筋,单个插针的轴向窜动间隙控制在0.1mm以内,即使反复插拔上百次,也不会出现插针后退、接触不良的问题。

  设计过程中首先考虑的是和现有标准杜邦插针的兼容性,外壳的内槽尺寸完全匹配市面上通用的杜邦公母端子基座,不需要额外定制特殊端子,用户用普通的压线钳就能完成端子压接,再直接卡入外壳即可,不需要额外的卡扣或者固定件。外壳的壁厚做了均匀化处理,整体壁厚保持1.2mm,不管是采用3D打印小批量制作,还是开模注塑量产,都不会出现壁厚不均导致的缩痕、翘曲问题,12mm的外壳长度是经过实际场景验证的尺寸:如果外壳做太短,压接位置的裸露部分容易和相邻的插针形成短路,尤其是在多组排线紧密排列的情况下,裸露的金属压接端很容易碰到一起造成电路故障;如果外壳做太长,会占用电路板上过多的空间,很多开发板的排针旁边就是电容、USB接口这类元器件,过长的连接器外壳会和周边元器件产生干涉,12mm的长度刚好在包裹压接端的前提下,把整体占用空间压缩到最小,安装后和周边常规高度的元器件保持至少1mm的安全间隙,不会出现装配干涉。

  外壳的进线端做了0.3mm的倒角导向,压接好端子的线束插入外壳时,不需要刻意对准孔位,顺着倒角就能顺利滑入对应的卡槽,装配效率比无导向结构的外壳提升近40%,在批量做线束加工的时候,这个小结构能大幅降低装配的对准难度,减少工人的操作疲劳。另外外壳的外侧做了统一的防呆定位凸台,同一方向的凸台位置保持一致,多组连接器并排使用的时候,不会出现插反的情况,很多新手调试电路时经常会把杜邦线排插反,导致电源和信号接反烧坏元器件,防呆凸台和电路板上对应的排针护套缺口匹配后,反向是完全插不进去的,从结构上避免了接反的风险。

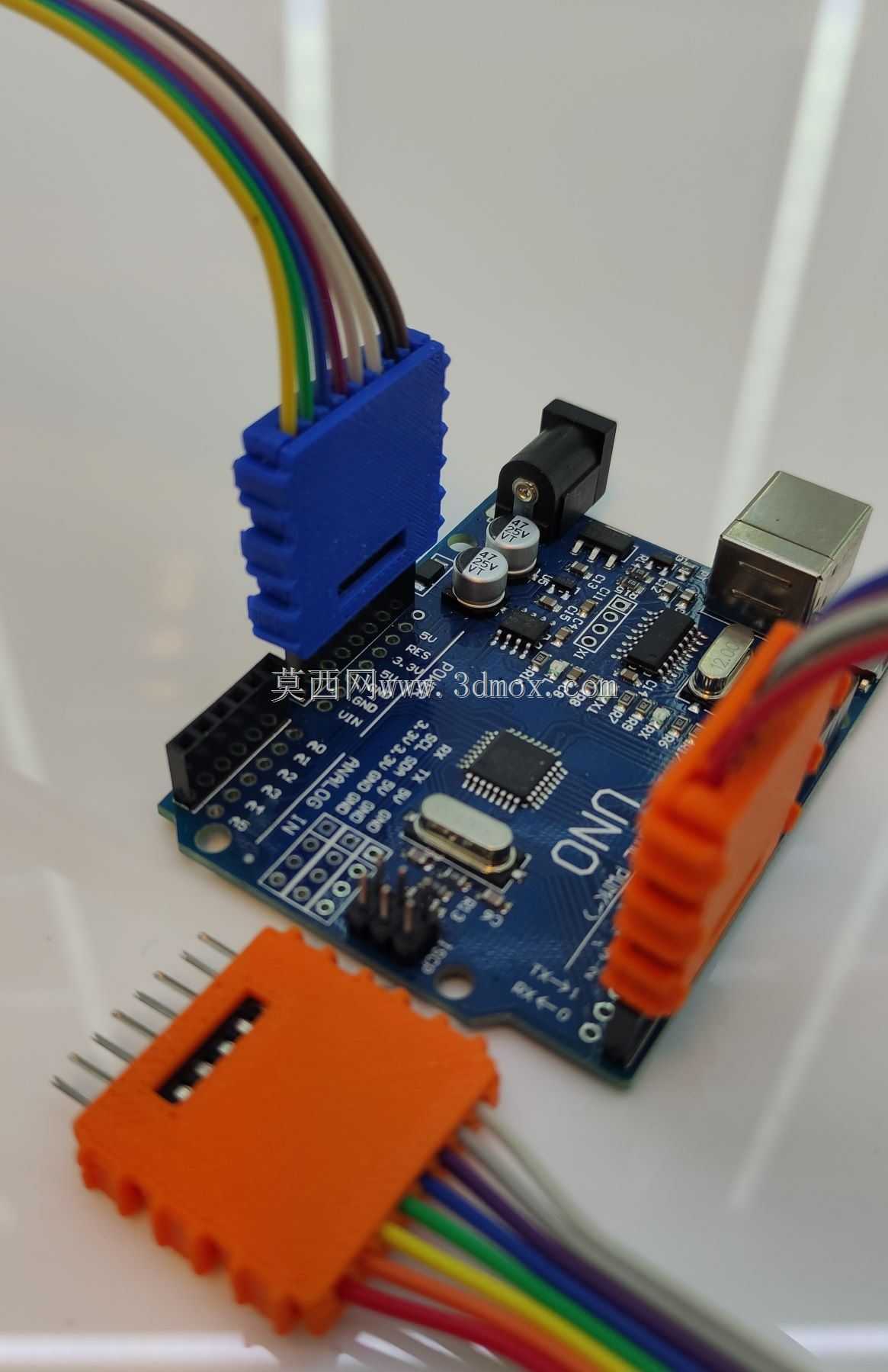

  在实际的电路测试场景中,这类8Pin连接器外壳经常用来连接传感器排线、显示屏信号线、开发板扩展IO口,相比单根零散的杜邦线,带外壳的整排连接器插拔一次就能完成8路信号的连接,不需要逐根对准插针,尤其是在空间狭小的设备内部,手指很难伸进去逐根插线,整排的连接器可以在外部先把线束接好,再一次性插到板端的排针上,大幅提升了装配和调试的效率。外壳的材质适配常见的PLA、ABS、PETG等3D打印材料,也可以采用尼龙材料打印用于工业现场的测试场景,耐磨性能和绝缘性能都能满足常规低压电路的使用要求,表面的齿纹结构除了防滑之外,还能增加外壳的结构强度,即使不小心摔到地上,也不会从进线端出现开裂的问题。

  很多工程师在做定制化的测试治具时,也会用到这类连接器外壳,治具上的引出线通过外壳整理成整排的接口,和被测设备的排针对接,相比定制专用的连接器,用这类标准杜邦外壳做的接口成本更低,更换也更方便,某一路线出现损坏的时候,只需要把对应的端子从外壳里退出来更换即可,不需要换掉整个连接器。设计时还考虑了端子的退针需求,外壳的每个针位侧面都预留了0.8mm的退针器插口,需要更换线序或者维修的时候,用标准的杜邦退针器从侧面插口插进去,就能压下端子的倒刺,把线轻松取出来,不需要撬开外壳造成结构损坏,重复利用率比一次性的注塑连接器高很多。

  从安装边界来看,这款连接器外壳插在标准2.54mm排针上之后,整体高出板面的高度是8.5mm,宽度方向单组8Pin外壳的总宽度是20.3mm,相邻两组外壳并排安装时,只要板端排针的间距保持在22mm以上,就不会出现外壳互相干涉的情况,在做PCB布局的时候,可以直接按照这个尺寸预留连接器的安装空间,不需要额外留过多的余量。外壳的插合面和板端排针基座的贴合间隙控制在0.2mm以内,插合后不会出现明显的晃动,连接的可靠性完全能满足振动较小的实验设备、桌面测试装置的使用要求,如果是用在振动较大的设备上,还可以在外壳外侧额外增加固定扎带的槽位,不过常规场景下依靠插针本身的保持力就足够稳定。
