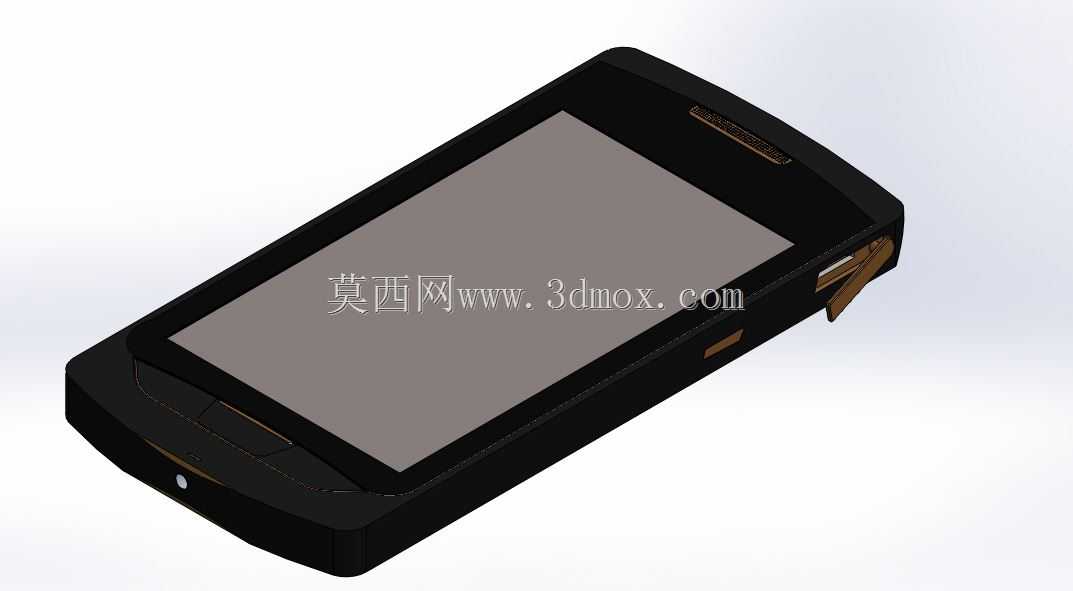

三星S5620直板触控手机外观结构三维数模

　　这款直板触控手机的三维数模，完整还原了早期功能机向智能机过渡阶段的典型手持通讯终端结构特征，建模过程中优先还原了整机的装配边界与外观曲面连续性，所有外观分型线、按键凸台、接口开槽的位置都严格参照实体设备的实际装配公差做了对齐，避免后续做结构验证时出现干涉问题。从实际应用场景来看，这类数模可用于消费电子外观手板制作前的结构校验，也可作为通讯终端产品造型迭代的参考基准，还能用于手持设备人机工程学的仿真验证——比如单手握持时拇指的触控覆盖范围、机身侧边按键的按压行程适配，都可以依托这个数模做初步的人机交互校核。

　　数模里的机身主体采用一体化前壳包裹屏幕的结构设计，屏幕区域做了0.3mm的下沉台阶，刚好适配触控面板的粘贴厚度，屏幕四周的圆角曲率做了连续G2过渡，不会出现棱角硌手的问题，同时前壳顶部的听筒开槽、底部的麦克风开孔位置，都对应了内部音腔的装配空间，不会出现开孔与内部结构错位的情况。机身侧边的按键做了独立的分体结构建模，按键与壳身的配合间隙预留了0.15mm的装配公差，既保证按键按压时的活动余量，又不会出现缝隙过大进灰的问题，机身背部的电池盖卡扣位置也做了对应的卡槽结构，还原了可拆卸电池时代手机后盖的典型装配逻辑。

　　从安装边界来看，整机长度控制在110mm左右，宽度55mm，厚度13mm，完全符合单手握持的尺寸阈值，机身底部的充电接口开槽位置距离底边8mm，刚好适配当时通用的Mini USB接口插头的插入深度，不会出现插头抵到壳身无法插到底的问题。建模时特意区分了外观面与结构装配面的不同精度要求，外观可见区域的曲面做了曲率连续处理，保证后续做渲染或者手板加工时不会出现面折痕，内部非可见的装配贴合面则做了平面简化，减少不必要的曲面特征带来的文件冗余，同时所有的拔模角度都按照注塑加工的要求做了1.5度的斜度处理，避免后续开模时出现粘模问题。数模里的手写笔收纳槽结构也做了完整还原，笔身与槽位的配合间隙做了0.1mm的预留，笔身顶端的卡扣凸台对应槽内的卡位结构，保证手写笔插入后不会轻易滑落，同时取出时的推力控制在5N左右，符合手持设备配件的插拔力标准。屏幕区域的黑边宽度做了等宽处理，上下边框的宽度比例按照当时的通讯终端设计规范做了适配，上边框预留的听筒空间刚好可以容纳10mm直径的受话器，下边框的空间则预留了主按键的装配位置，虽然这款机型采用全触控设计，但底部还是保留了实体功能按键的凸台结构，方便用户盲操作。

　　机身背部的摄像头开孔位置做了0.2mm的凸台保护，避免摄像头镜片直接与接触面摩擦刮花，凸台的高度刚好高出镜片0.1mm，既起到保护作用又不会因为凸台过高导致机身放置时出现晃动。整个数模的结构拆分完全按照实际手机的装配层级做了区分，前壳、屏幕组件、侧边按键、电池盖、手写笔都做了独立的实体特征，方便后续做爆炸图生成、装配干涉检查，也可以直接导入到渲染软件中做材质赋予，模拟不同表面处理工艺下的外观效果，比如磨砂塑料壳身、金属质感边框、玻璃屏幕的不同材质表现都可以依托现有曲面结构快速实现。在做结构设计思路梳理的时候，特意平衡了外观造型与内部空间的利用率，机身的弧度设计既保证了握持时的贴合感，又给内部的主板、电池、音腔组件预留了足够的堆叠空间，不会因为外观曲面的过度收缩导致内部元件无法排布，同时机身的壁厚控制在1.2mm，符合注塑壳体的强度要求，在边角位置做了加厚处理，避免跌落时出现壳体开裂的问题。
