NEMA14规格步进电机L型直角安装固定支架

　　这款适配NEMA14规格步进电机的L型安装支架，是小型自动化传动机构里的核心定位连接件，日常在桌面级3D打印机进给轴、小型点胶机位移模组、实验室微量送样机构、桌面型雕刻机Z轴升降单元这类对安装空间有严格限制的场景里使用频率极高。区别于直连式的电机安装法兰，这种直角结构的支架能把电机输出轴的朝向从水平安装面转换为垂直方向，或者反过来把垂直布置的电机固定到水平安装基板上，在紧凑的设备内部空间里重构动力单元的布局，避免电机本体和周边的传动轮、走线槽、传感器支架产生空间干涉。

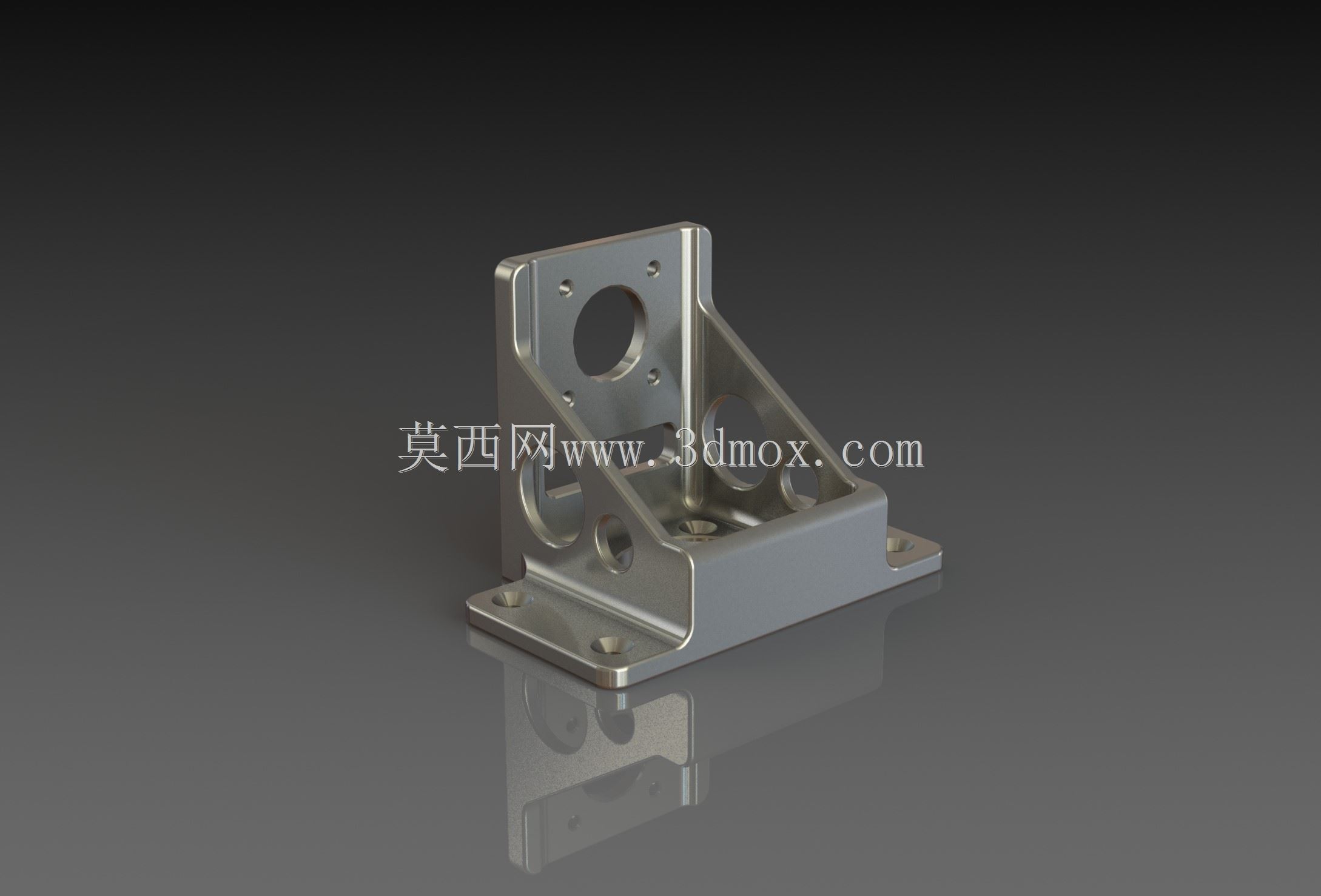

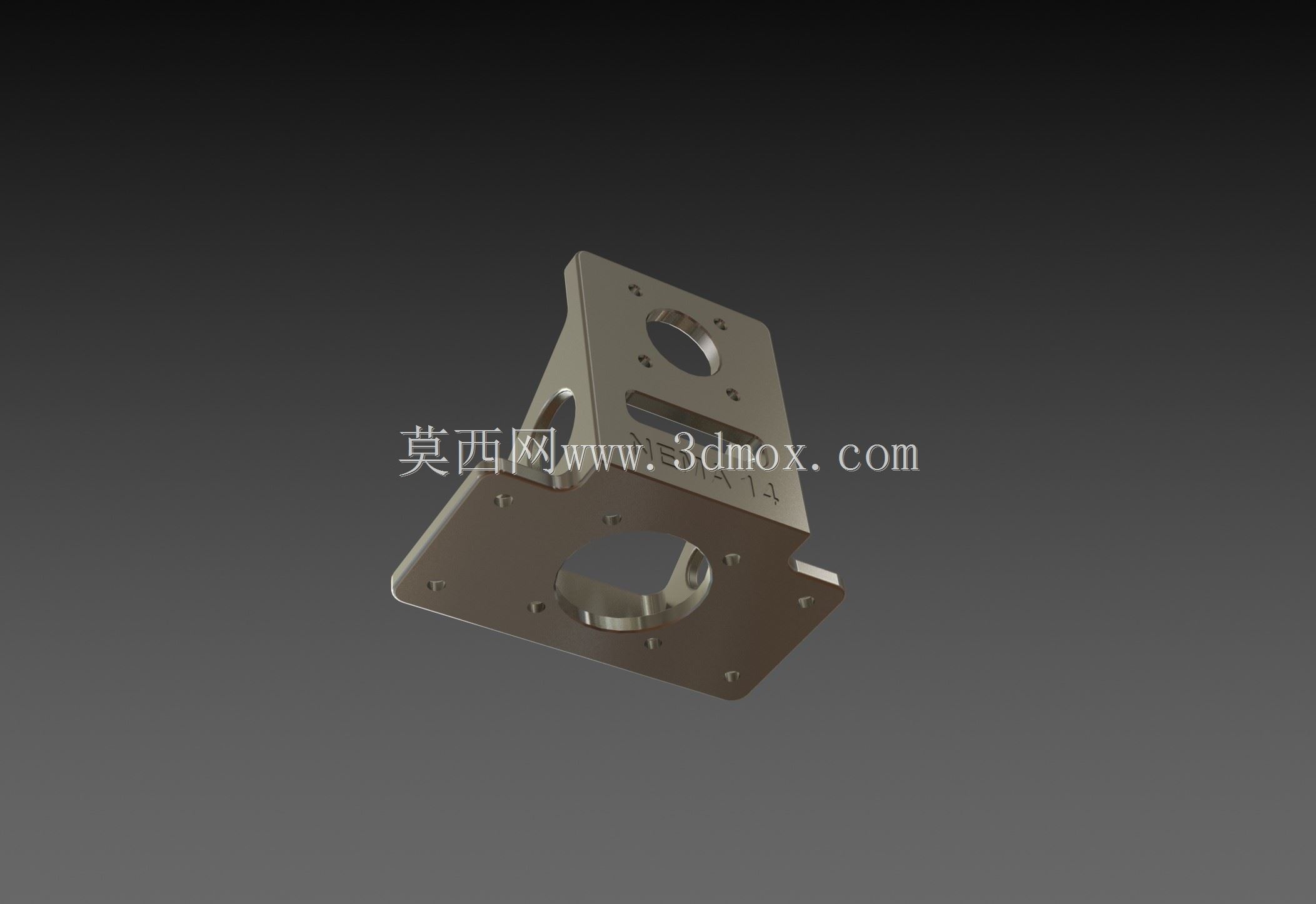

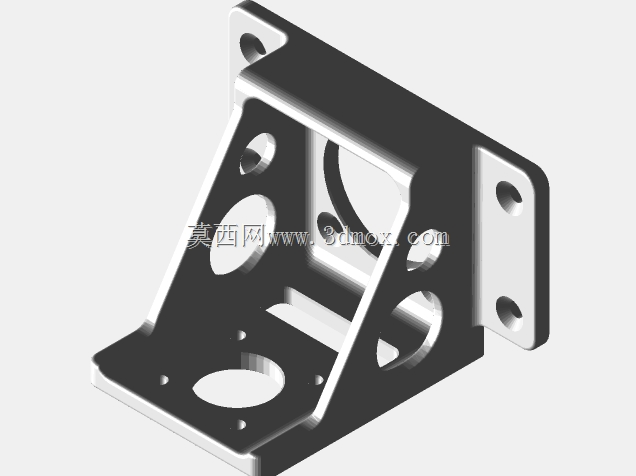

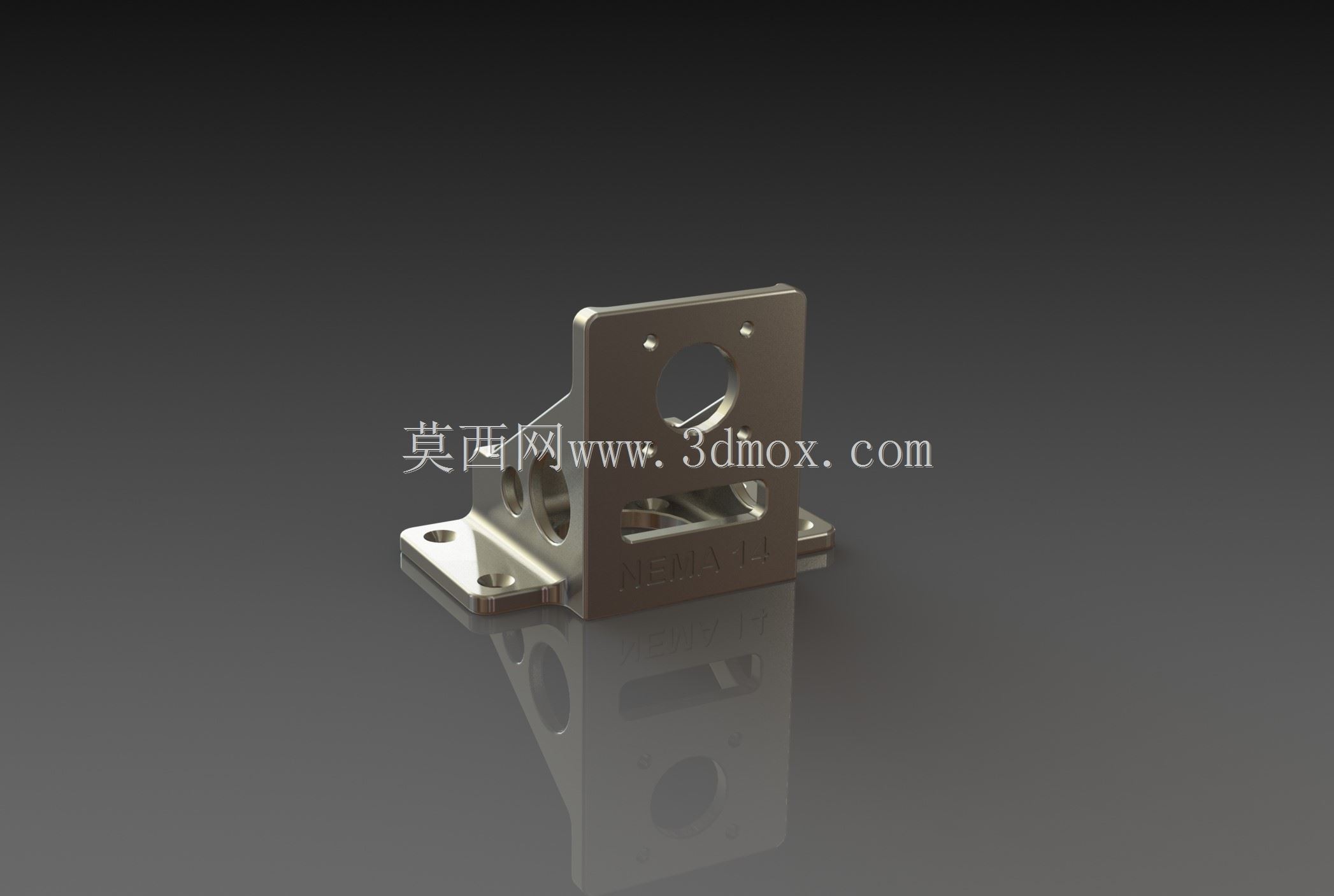

　　从结构设计逻辑来看，支架采用一体化L型折弯加筋的结构形式，竖直安装面的开孔完全匹配NEMA14步进电机的标准安装孔距，中心预留的大尺寸通孔刚好能让电机输出轴、配套的联轴器尾部完全穿过，不会在电机锁紧后出现轴端和支架背板摩擦的问题；竖直面和水平底座之间设置了三角形加强筋，筋板的厚度和主体壁厚保持一致，在电机高速启停产生反向冲击载荷的时候，能避免两个安装面的夹角出现形变，保证电机轴和后续传动丝杠、同步轮的同轴度稳定，不会因为长期运行的振动导致安装面歪斜，进而出现传动卡滞、同步带跳齿的问题。水平底座上的四个长条形安装腰孔，是设计时特意预留的安装调整余量，现场装配的时候可以沿着腰孔的长度方向微调电机的前后位置，方便张紧配套的同步带，或者调整丝杠和电机轴的对接间隙，不需要额外加工调整垫片就能完成装配公差的补偿。

　　实际选型使用的时候，需要重点关注几个安装边界尺寸：首先是竖直安装面的孔位中心距，完全遵循NEMA14电机的31mm标准安装孔距，适配法兰尺寸为35mm见方的小型步进电机，不需要额外做转接板就能直接锁紧固定；其次是支架的整体高度，从水平底座的安装底面到竖直面顶部的距离，刚好能容纳常规机身长度的NEMA14电机，不会出现电机尾部和设备上层安装板碰撞的问题；水平底座的安装腰孔宽度适配M3规格的内六角安装螺丝，腰孔的调整行程大概在5mm左右，足够覆盖常规装配场景下的公差补偿需求。另外支架的转角位置做了内R角过渡处理，避免直角应力集中，在电机频繁正反转的交变载荷作用下，不会从转角位置出现疲劳断裂的问题；所有安装孔的位置都做了沉头设计，锁紧螺丝之后螺丝头不会突出安装面，保证电机安装面和支架竖直面完全贴合，不会因为螺丝突出导致电机安装歪斜。

　　在实际设备装配场景里，这种支架的使用能大幅压缩动力单元的占用空间，比如在小型皮带传动的滑台模组里，用这种直角支架把电机固定在滑台型材的端面，电机本体可以贴紧型材侧面布置，相比直连式的法兰固定方式，能节省至少30mm的轴向安装空间，对于桌面级小型自动化设备来说，这个空间余量往往能决定整体设备的外形尺寸能不能满足设计要求。另外支架的水平安装面和竖直安装面之间做了严格的垂直度公差控制，安装面的平面度控制在0.1mm以内，锁紧电机之后电机轴和水平安装面的平行度、和竖直安装面的垂直度都能满足传动要求，不需要装配后再做复杂的校准工作，能大幅缩短设备的装配调试周期。筋板的位置也做了优化设计，不会遮挡电机尾部的编码器接线、散热风道，电机安装之后尾部的接线插座完全露在外面，方便现场接插动力线和编码器线，也不会影响电机本体的自然散热，长期连续运行的时候不会因为支架遮挡导致电机温升过高。
