霍尔传感器磁轮检测实验装置结构设计

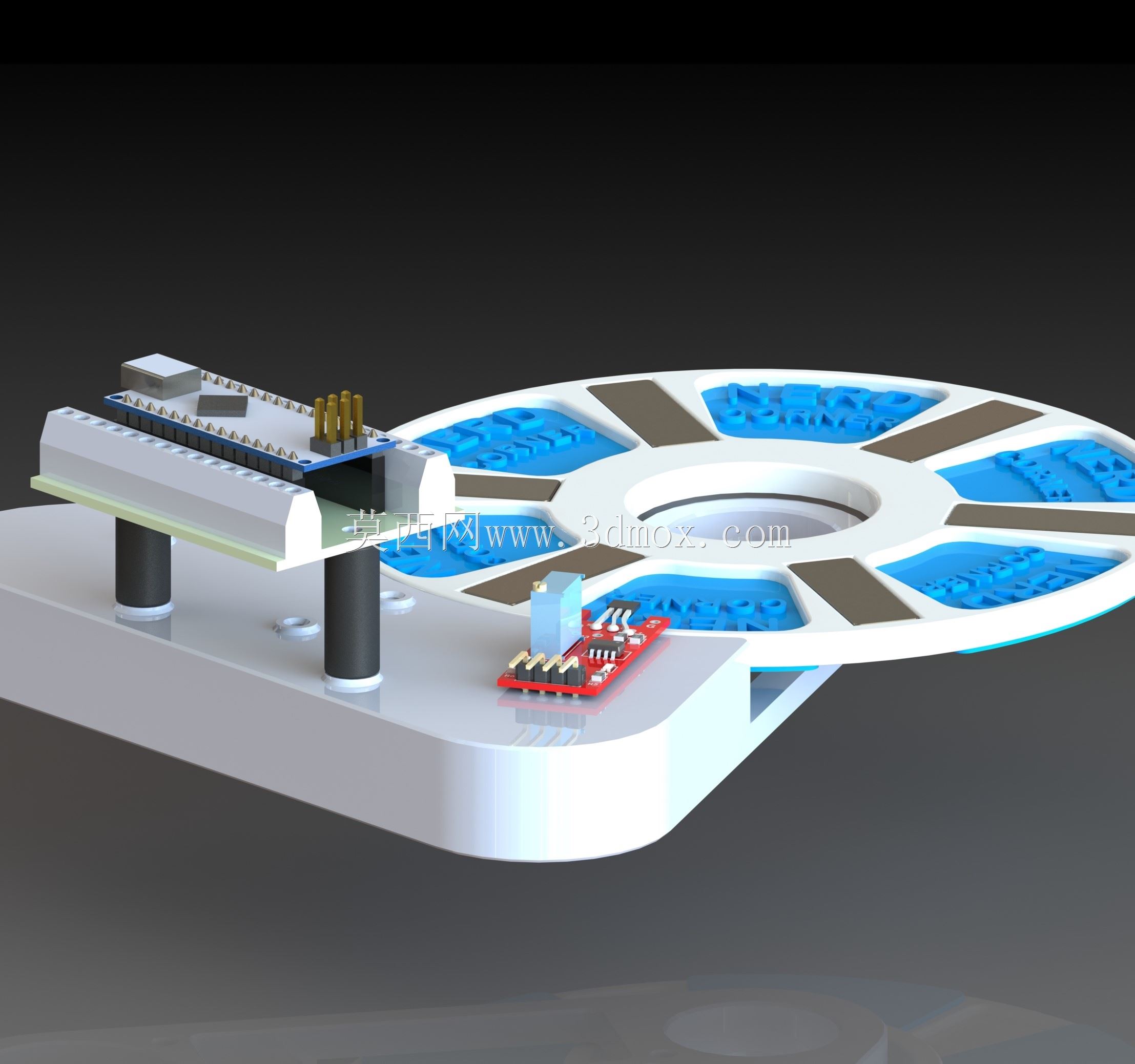

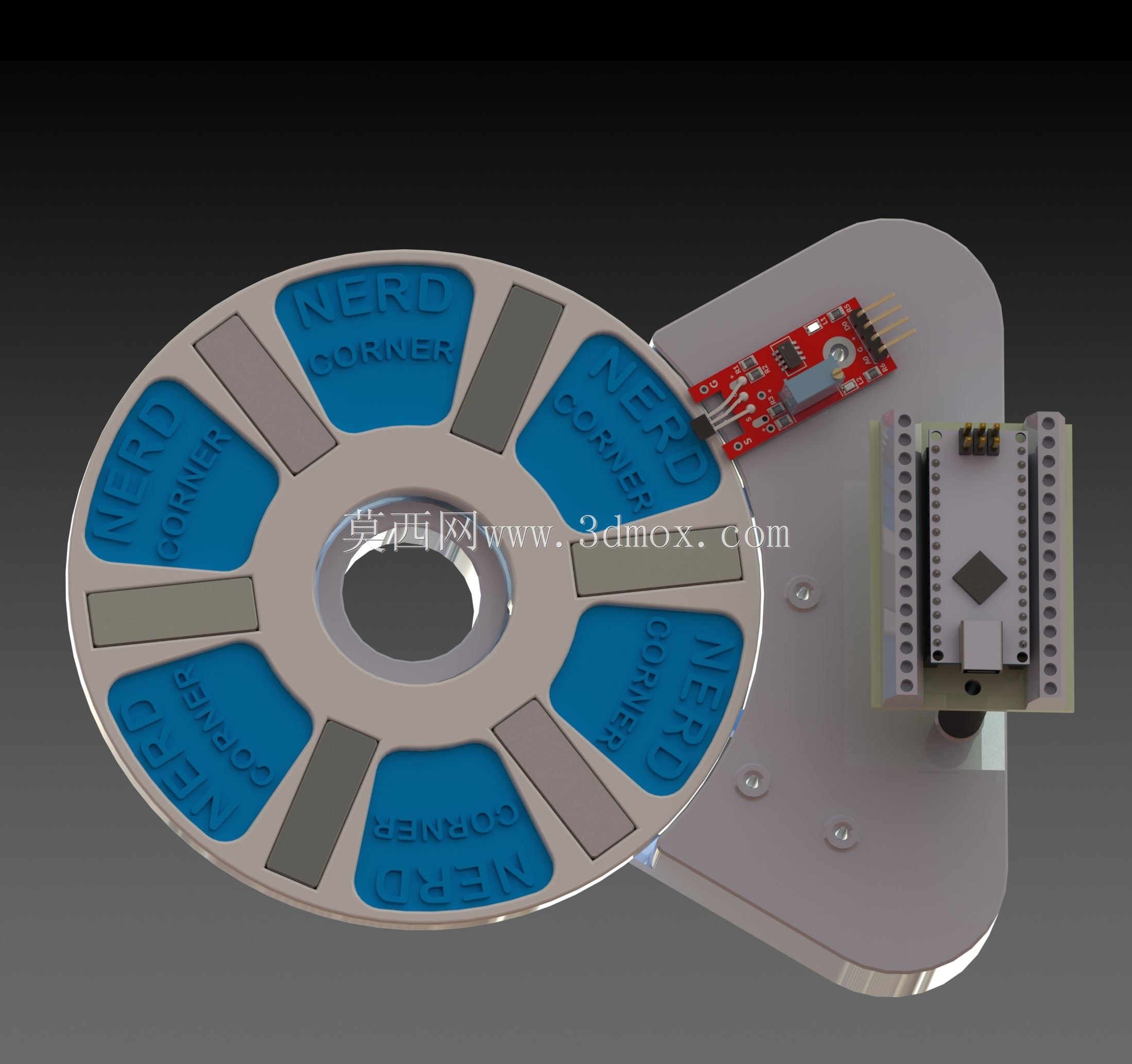

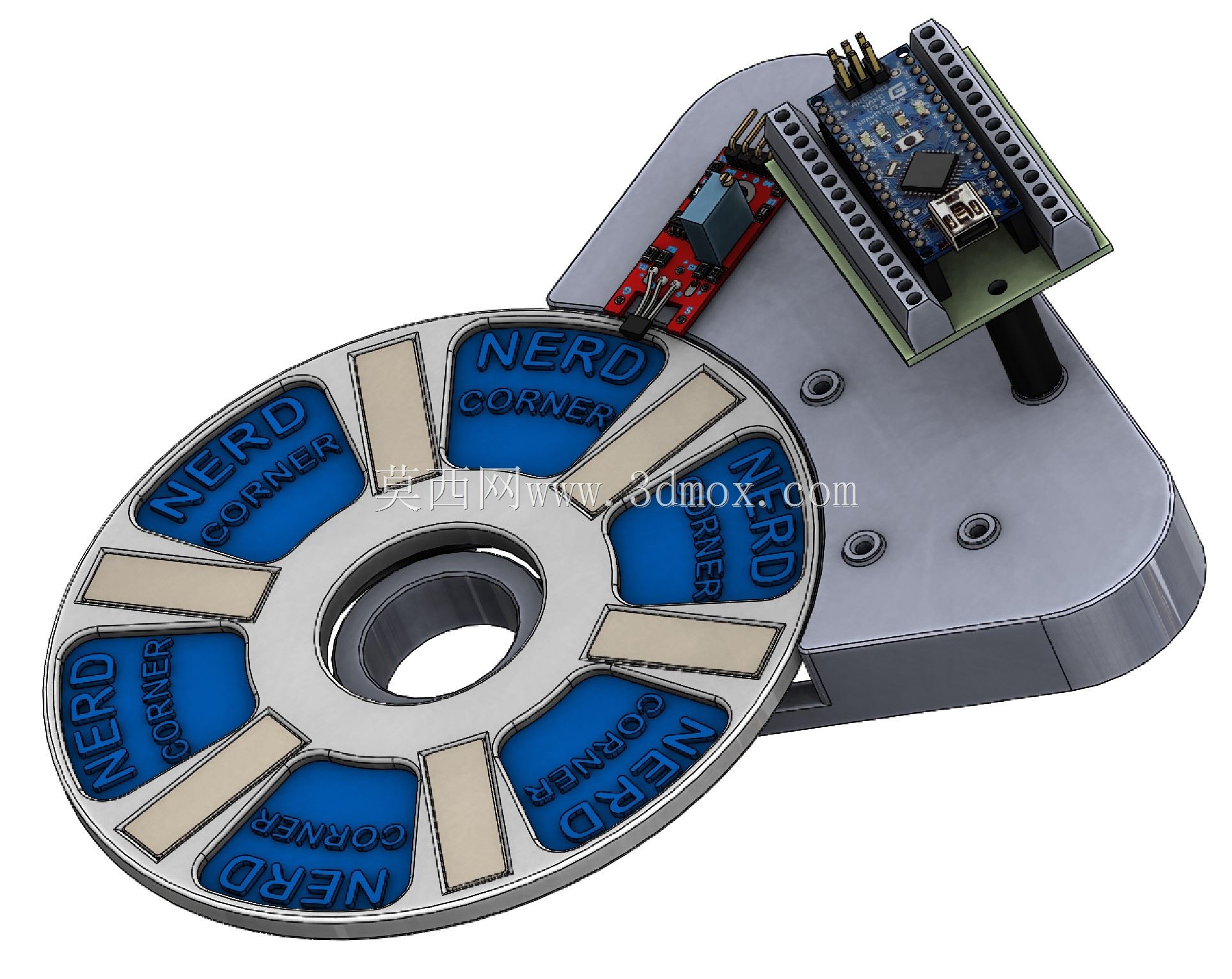

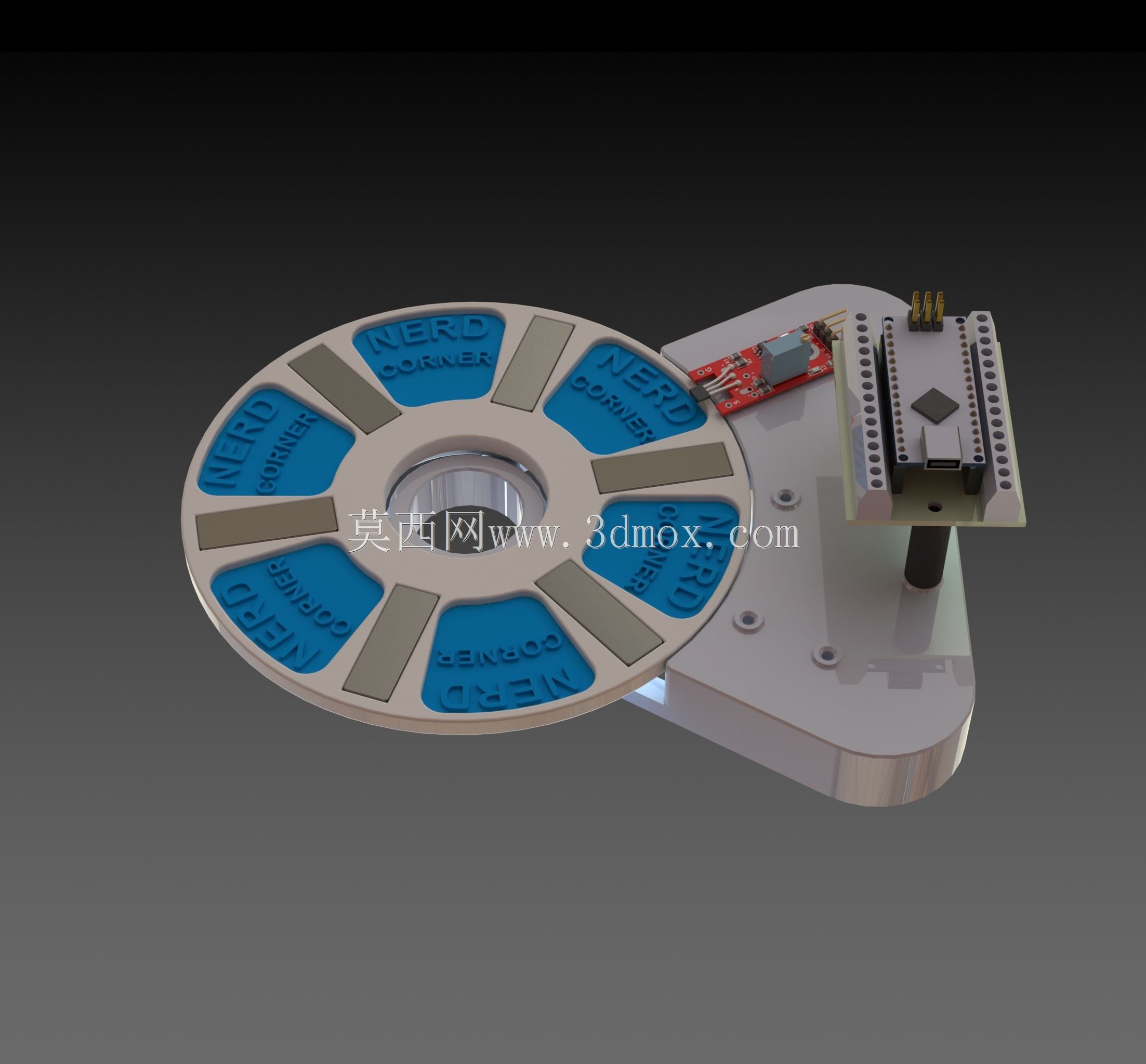

　　这套装置核心服务于非接触式转速、转角检测场景的功能验证，日常在小型机电产品的磁电感应方案开发环节使用频率极高，很多做小型传动机构、智能转动部件的工程师，在验证霍尔元件与磁钢匹配性的时候，都会搭建类似的测试结构来采集实际感应数据，避免直接装机后出现信号丢脉冲、触发阈值不匹配的问题。从结构组成来看，装置分为磁轮转动副、霍尔元件安装基板、固定基座三个核心部分，磁轮采用圆盘式结构，轮面沿圆周方向等距嵌装了多块永磁体块，相邻磁块之间设置非导磁隔条，保证每块磁钢的磁场边界清晰，不会出现磁场串扰导致霍尔元件误触发的情况，磁轮中心设置标准轴承安装位，可适配不同直径的传动轴输入，不管是外接小型步进电机做匀速转动测试，还是直接连接待测传动机构的输出轴做实际工况模拟，都能通过更换中心轴套快速适配，不需要重新加工整个磁轮结构。

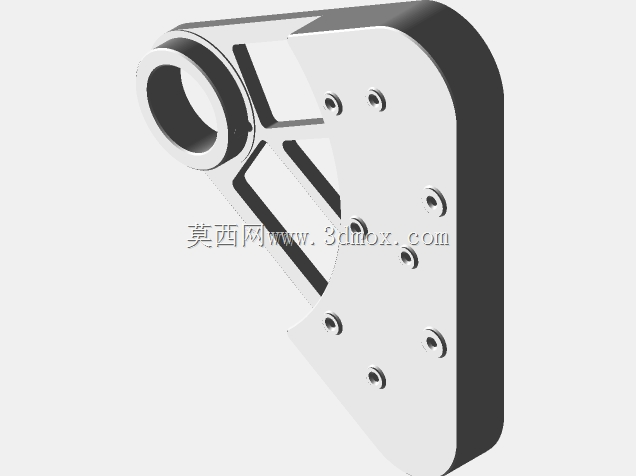

　　基座部分采用一体化铣削成型的板式结构，表面设置多组标准安装孔位，其中靠近磁轮外缘的位置预留了霍尔元件PCB板的安装调节槽，槽位为长圆孔设计，可根据不同型号霍尔元件的感应距离要求，灵活调整PCB板与磁轮表面的间隙，常规霍尔元件的有效感应距离在1-5mm区间，这个调节范围完全覆盖常用器件的安装要求，同时安装槽的角度也可微调，方便匹配不同感应面朝向的霍尔元件，不需要额外做转接支架。PCB安装位旁边预留了通用开发板的固定孔，可直接插接常用的开源控制板，用来采集霍尔元件输出的脉冲信号，实时计算转速、转角、转动方向等参数，做方案验证的时候不需要额外搭建外围电路，直接将霍尔元件引脚接到开发板对应IO口就能开始测试，大幅缩短前期验证的准备时间。

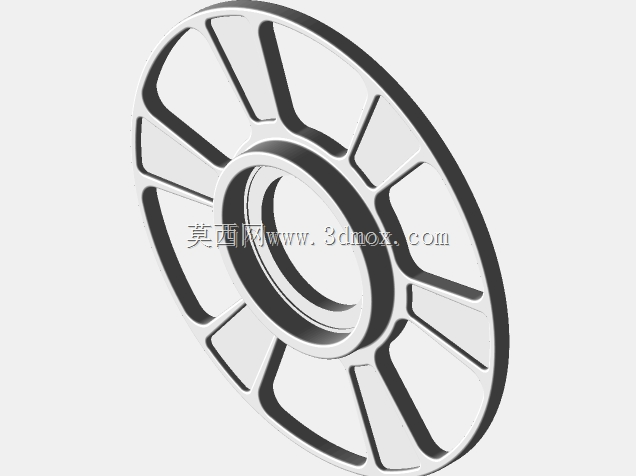

　　设计过程中重点考虑了测试场景的通用性，磁轮上的磁块采用嵌装式固定，不是直接粘接在轮面，可根据测试需求更换不同磁场强度、不同尺寸的磁钢，甚至可以调整磁块的排布密度，模拟不同分辨率的磁编码器结构，比如要验证高分辨率转速检测，就可以更换更窄的磁块、增加圆周方向的磁块数量，要验证低转速大扭矩场景的检测，就可以换用更强磁场的磁块、拉大磁块间距，整个磁轮的拆装只需要松开中心锁紧螺母就能完成，不需要拆解整个基座结构。

　　安装边界方面，整套装置的基座底面为平整安装面，四个角设置沉头固定孔，可直接固定在光学实验平台或者常规工作台面上，整体占用空间很小，不需要额外的大尺寸安装空间，磁轮转动时的外轮廓与基座边缘留有足够安全间隙，转动过程中不会与周边的接线、安装结构产生干涉，霍尔元件的走线从基座表面的走线槽引出，避免转动的磁轮剐蹭导线造成短路或者信号干扰。实际使用中，这套结构可以完成多项验证工作：比如测试不同气隙下霍尔元件的输出信号稳定性，确定实际装机时的最佳安装距离；测试不同转速下的脉冲丢失率，验证霍尔元件的响应频率是否满足设计要求；还可以通过在磁轮上设置不同极性排布的磁块，验证方向识别功能的可靠性，这些测试数据都是直接装机前必须获取的核心参数，能避免装机后反复拆改调整结构。整个结构的零件加工难度很低，基座、磁轮主体都可以采用常规铝合金铣削加工，隔条采用非金属不导磁材料，既降低整体重量，又能避免金属材料对磁场分布造成影响，所有安装孔位都采用标准公制螺纹，紧固件都是通用标准件，后期维护更换零件不需要定制特殊规格的配件，不管是实验室做方案验证，还是小批量做产线的功能测试工装，这套结构都能满足使用要求。
