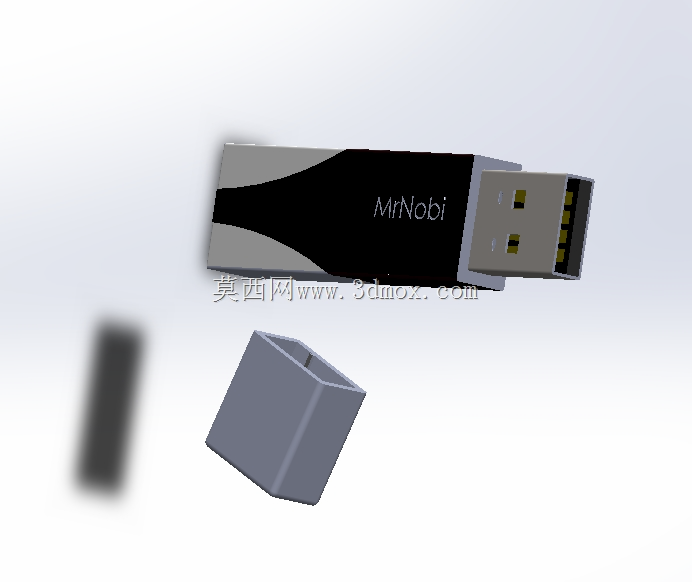

MrNobi款便携U盘结构外观三维数模

　　日常办公场景里，这类直插式U盘是跨设备数据传输的核心便携载体，不管是车间工控机的程序拷贝、设计工位的图纸临时转移，还是外出对接时的方案文件携带，都离不开这类无需额外线材的即插即用存储配件。做这个结构设计的时候，首先要卡死USB公头的标准安装边界，金属插接段的外露长度、金手指的排布间距必须完全符合通用USB协议的物理尺寸规范，不然插接口时会出现卡滞、接触不良的问题，公头尾部和外壳的衔接处要做限位台阶，避免插接时受力过度把内部PCB顶歪。外壳部分做了双色拼接的收腰造型，不是单纯为了外观好看，收腰的弧度刚好贴合手指捏持的发力位置，插拔的时候不用刻意找受力点，拇指和食指捏在收腰段就能平稳发力，不会因为外壳太滑导致插拔时脱手。

　　外壳的壁厚控制在1.2毫米，既保证日常揣在口袋里被钥匙挤压不会出现壳体开裂，也不会因为壁厚过大导致整体尺寸超标，整体长度控制在6厘米以内，宽度2厘米，厚度不到1厘米，放在工牌卡套的小夹层里也不会凸出来。内部腔体的尺寸要刚好容纳存储芯片和PCB板，腔体边缘做0.3毫米的定位筋，PCB装配时顺着筋位滑进去就能对准公头的焊接位置，不用额外做治具定位，能简化后续组装的工序。外壳的拼接处做了卡扣结构，不用打胶就能实现上下壳的紧密扣合，后期如果需要更换存储芯片或者维修接口，撬开卡扣就能拆开，不会像超声波焊接的壳体那样一拆就碎。

　　接口端的金属护套和塑料壳体的衔接处做了0.5毫米的重叠包边，能避免日常插拔时的侧向力把接口掰歪，很多U盘用久了接口歪掉就是因为衔接处没有做受力支撑，侧向受力全靠PCB板承受，时间长了焊盘脱落就会报废。尾端的小方块结构是装饰盖的分体设计，拆分建模的时候单独做了装配公差，间隙控制在0.1毫米，扣上之后不会出现晃荡的情况，这个位置也可以预留挂绳孔的位置，方便用户挂在钥匙串上防丢。建模的时候把外壳的曲面做了连续曲率过渡，没有尖锐的棱角，放在口袋里不会勾刮衣物面料，表面的分模线位置选在侧面的拼接缝处，后续注塑生产的时候不会在外观面留下明显的合模痕，减少后期表面处理的工作量。

　　实际应用里，这类U盘不需要额外的防护帽，不用担心帽盖丢失的问题，直插的结构在工控场景下尤其好用，很多车间的工控机USB接口都在设备柜体侧面，带帽盖的U盘插上去之后帽盖凸出来容易被过往的物料刮到，这种一体化直插的结构插进去之后整体贴合接口平面，被剐蹭的概率低很多。内部腔体的空间预留了足够的散热余量，连续大文件拷贝的时候芯片产生的热量可以通过金属接口部分传导出去，不会因为壳体密封导致热量堆积出现掉速的问题。建模时所有的装配间隙都按照注塑件的常规公差做了偏移，不会出现3D打印或者开模之后零件装不上的问题，曲面部分的拔模斜度统一做了1.5度，壳体外表面没有倒扣结构，开模的时候可以直接顶出，不需要做复杂的抽芯结构，能降低模具的加工成本。
