有线耳机蓝牙改装扬声器底座插槽结构

　　日常音频设备改装场景中，不少用户希望保留有线耳机的发声单元素质，同时补充蓝牙无线连接的使用便利性，这款扬声器底座插槽正是针对这类改装需求设计的结构件，核心作用是承载蓝牙模块并完成与有线耳机扬声器单元的物理对接与信号导通。从实际使用场景来看，该结构可适配多数常规尺寸的圆形入耳式、半入耳式有线耳机扬声器单元，用户无需对原有耳机的发声部分做破坏性改动，仅需将原有耳机的出线端拆解后，把扬声器单元卡入该底座的对应插槽内，即可将蓝牙模块集成在底座腔体中，实现有线耳机到蓝牙耳机的转换，既保留原有耳机的听感特质，又省去线材缠绕、拉扯的使用困扰。

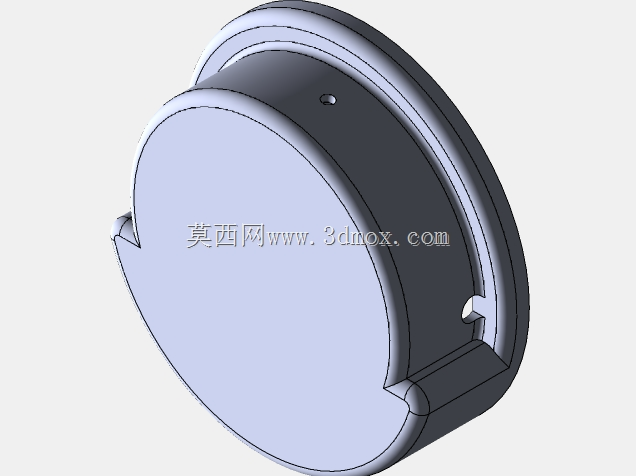

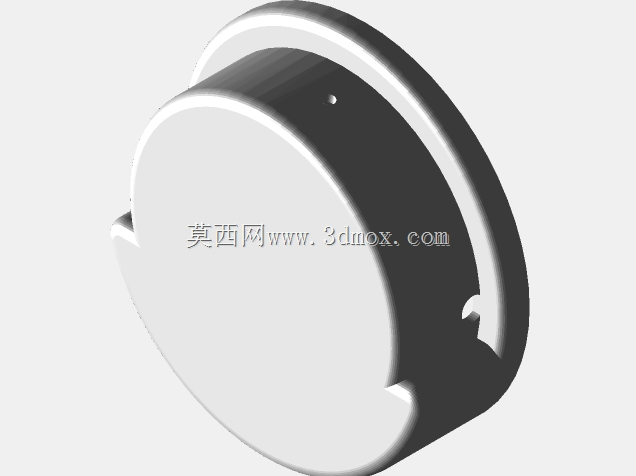

　　从结构设计思路来看，整体采用圆形盘状的同轴布局，主体外轮廓做了圆弧过渡处理，没有尖锐棱角，一方面适配耳机佩戴时的耳部贴合需求，减少佩戴异物感，另一方面也能在日常揣放、携带过程中避免剐蹭衣物或其他随身物品。底座边缘设置的几处卡扣式凸台与凹槽，是专门为扬声器单元定位设计的安装结构，安装时对准单元边缘的对应缺口推入，卡扣即可自动卡入限位槽，无需额外点胶即可实现初步固定，后续如果需要拆解维修更换模块，也能直接撬动卡扣完成拆卸，不会对扬声器单元造成不可逆的损伤。底座侧壁预留的微小开孔，是为蓝牙模块的状态指示灯预留的透光位，安装后指示灯的光线可通过该孔透出，方便用户查看配对状态、电量状态，无需额外在壳体上做开孔加工。

　　从安装边界与尺寸适配来看，该结构的内腔尺寸匹配常规10-14mm直径的动圈扬声器单元，插槽的深度控制在3mm左右，既可以完全容纳扬声器单元的边缘固定边，又不会过度挤压单元的振膜部分，避免安装后出现振膜蹭圈、音质受损的问题。底座的壁厚均匀控制在1.2mm，在保证结构强度、日常佩戴挤压不会变形的前提下，尽可能压缩整体体积与重量，单只底座的重量控制在2g以内，不会给耳部带来额外的负重感。底座背部预留的蓝牙模块安装腔体，可容纳常规尺寸的蓝牙音频PCBA板与微型纽扣电池，腔体边缘设置的走线槽，可方便焊接后的导线规整排布，避免导线挤压振膜或者在壳体内晃动产生异响。

　　在实际装配验证中，该结构的插槽公差控制在±0.05mm，与常规扬声器单元的配合松紧度适中，既不会因为间隙过大导致单元松动、佩戴时出现异响，也不会因为过盈量太大导致安装时压伤单元的纸盆或者音圈。底座边缘的缺口结构除了卡扣定位作用外，还兼顾了出声导向的作用，安装后扬声器单元的发声方向正对耳道，缺口处可形成微小的泄压通道，避免密闭腔体内的气压变化影响振膜的正常振动，保证低频段的听感不会因为壳体密闭出现发闷、弹性不足的问题。不同于市面上常见的一体式蓝牙耳机壳，这款插槽结构采用模块化的设计思路，不需要针对特定型号的耳机开模，只要扬声器单元尺寸在适配范围内都可以安装使用，对于DIY改装用户、小型音频改装工作室来说，不需要投入高额的开模成本，就可以完成不同型号有线耳机的蓝牙改装作业。结构上没有多余的装饰性设计，所有的造型特征都服务于安装、佩戴、声学性能的实际需求，比如侧壁的加厚区域是对应内部蓝牙天线的位置，避免壳体遮挡影响蓝牙信号的传输稳定性，底部的平面区域可方便粘贴固定调音棉，吸收腔体内的反射声波，减少驻波对音质的影响。
