五节AAA电池卡入式弹簧电池座结构设计

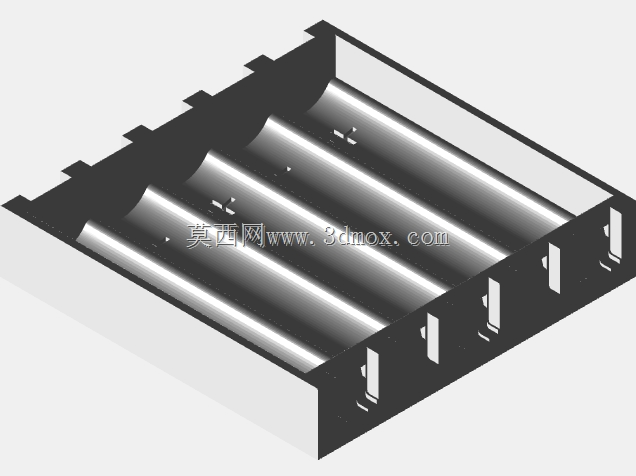

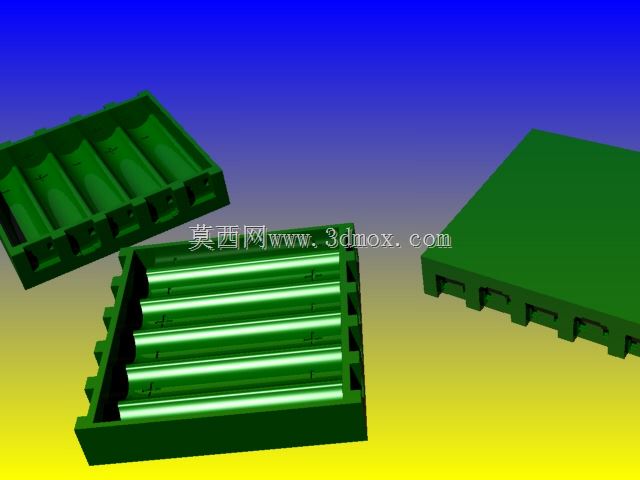

　　在小型手持检测设备、便携传感终端、桌面实验装置这类需要独立供电的低功耗电子设备开发中，电池仓的结构合理性直接影响整机装配效率、供电接触可靠性与后期维护便捷度，这款适配五节AAA电池的卡入式电池座，就是针对小空间密集排布电池的供电场景做的结构优化方案。不同于常见的带独立翻盖、额外锁扣的电池仓设计，这款电池座采用卡入式夹持结构，电池装入时顺着槽位推入即可，依靠槽体侧边的弹性卡扣卡住电池侧壁，不需要额外的仓盖固定结构，能有效压缩电池仓整体占用的垂直空间，适合对整机厚度有严格限制的便携设备使用。

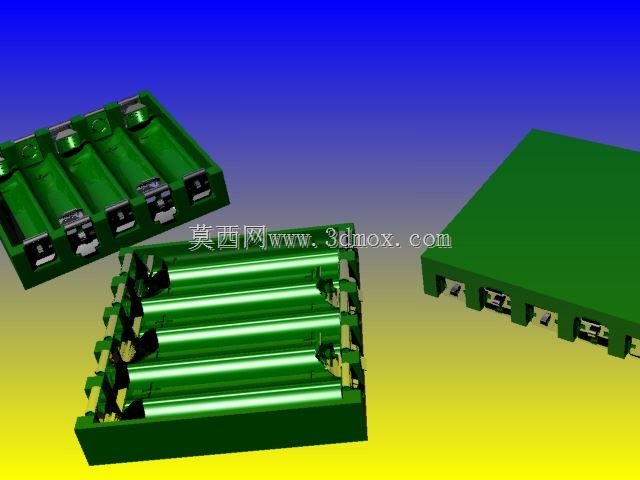

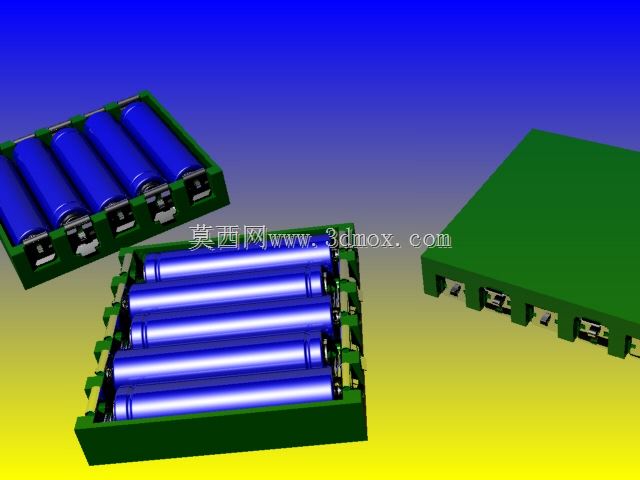

　　接触端采用弹簧式导电结构，弹簧的预压行程经过适配，装入电池后弹簧压缩量控制在合理区间，既可以保证电池正负极与接触端的接触压力足够，避免设备跌落、晃动时出现接触断电的问题，又不会因为压力过大导致电池装入、取出时阻力过大，影响用户更换电池的操作手感。从结构布局来看，五节AAA电池采用平行并排排布，单节电池的槽位做了定位筋设计，筋位高度刚好贴合电池圆柱面的下三分之一区域，既能限制电池在槽内的径向窜动，又不会遮挡电池侧壁过多区域，方便用户取放电池时手指有足够的施力空间。相邻电池槽之间的隔筋厚度做了均匀化处理，在保证槽体结构强度的前提下尽可能压缩相邻电池的间距，让整体排布更紧凑，减少电池座的整体宽度尺寸。安装边界方面，电池座底部做了平整的安装基准面，四个角位预留了螺丝固定孔位，孔位周边做了局部加厚的凸台，避免螺丝锁附时出现柱位开裂的问题，固定孔的位置尺寸适配常见的手持设备壳体安装位，不需要额外做转接结构就能直接固定在壳体内部的安装柱上。导电弹簧的安装位做了防脱卡槽设计，弹簧装入后不会因为电池反复插拔出现移位、脱落的问题，弹簧末端的导电引脚从电池座底部的穿线孔引出，方便焊接导线连接到设备主板的供电回路，穿线孔做了倒角处理，避免穿线时刮伤导线绝缘层造成短路风险。

　　针对3D打印的加工适配性，这款电池座的所有结构都做了打印友好的优化，没有小于0.8mm的薄壁结构，所有转角位置都做了R0.5以上的圆角过渡，避免打印时出现边角缺料、层间结合力不足的问题；槽位的脱模斜度控制在1度左右，不管是FDM还是光固化3D打印都能顺利打印，不需要额外做支撑结构就能保证槽内表面的光滑度，减少后期打磨处理的工作量。在实际使用场景中，这类电池座除了用在成品电子设备上，也很适合电子爱好者做DIY项目、原型机开发时使用，不需要开模就能快速制作出适配的电池固定结构，缩短原型验证的周期。

　　结构设计时还考虑了电池反装的防呆需求，每个槽位的正极端做了凸起的限位结构，直径小于电池正极的凸起尺寸，只有电池正极朝向对应端时才能完全装入槽位，如果电池反装会被凸起结构顶住无法装到位，从结构上避免电池反装造成的电路短路、设备烧毁问题。电池座的侧壁高度做了分段设计，靠近正负极接触端的位置侧壁高度更高，用来固定弹簧接触件的位置，中间区域的侧壁高度更低，方便用户观察电池的装入状态，也能在电池出现漏液时更快发现问题，避免漏液长期堆积腐蚀接触件。相邻槽位的隔筋上还做了小型的溢液槽，如果单节电池出现漏液，电解液会顺着溢液槽流到电池座外部，不会顺着槽位流到其他电池的接触位置，降低故障扩散的风险。从装配流程来看，这款电池座的零件数量极少，只需要壳体本身和五个对应的导电弹簧，不需要额外的金属弹片、转轴、锁扣等零件，装配时只需要把弹簧卡入对应的卡槽即可，整体装配工时比带翻盖的电池仓减少60%以上，适合小批量生产或者快速原型制作的场景。弹簧的选型适配通用的AAA电池接触弹簧，不需要定制特殊规格的弹性件，供应链采购方便，替换成本低。
