TC2050定影器JTAG连接器修复结构件

项目分类:变压器/电感器 发布时间:2025-02-09 ID:923739
  • TC2050定影器JTAG连接器修复结构件
  • TC2050定影器JTAG连接器修复结构件

  在办公影像设备的板级维修作业中,定影器作为激光打印、复印类设备的核心热定影功能组件,其配套的板载JTAG调试接口损坏是现场维修中较为常见的故障场景,TC2050定影器对应的板上JTAG连接器修复结构,正是针对这类板级原位修复需求设计的配套结构件。从实际应用场景来看,多数定影器控制板出现固件刷写失败、调试接口物理损坏时,整块更换控制板的成本远高于原位修复的成本,且部分老旧型号设备的控制板备件采购周期长,直接影响设备的停机修复时长,这类修复结构件可以直接在原有电路板的安装位上完成适配,不需要对原有板卡进行大规模的走线改动,也不需要额外制作转接板,能够大幅缩短现场维修的作业周期。

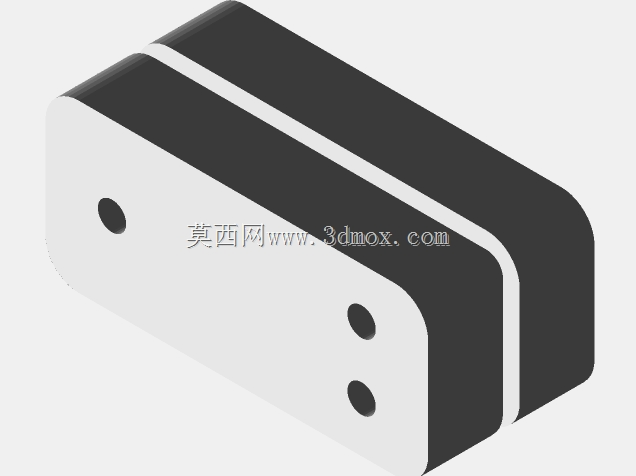

  从功能特性来看,该结构件采用分体式扣合的外形设计,主体分为上下两个扣合的壳体部分,中间预留的走线槽位可以完全容纳JTAG连接器的针脚与板卡焊盘的连接走线,壳体上预留的三个圆形安装孔位,分别对应原有板卡上的固定孔位置,安装时不需要额外在板卡上钻孔,直接利用原有固定点位即可完成结构件的定位固定,避免了二次加工对板卡原有线路造成损伤。结构件的边缘做了圆角过渡处理,在板上安装时不会剐蹭周边的贴片元件,也不会和定影器周边的金属支架产生干涉,壳体的壁厚控制在1.2mm,既能够保证足够的结构强度,在插拔JTAG调试插头时不会出现壳体形变导致针脚偏移的问题,也不会因为壁厚过大占用过多的板上空间,影响周边元件的散热。

  从设计思路上,该结构完全围绕板上原位修复的实际作业流程展开,没有采用额外的转接结构,所有的定位基准都完全匹配原有TC2050定影器控制板上的JTAG接口安装位,设计时首先采集了原有损坏连接器的安装边界尺寸,包括焊盘的分布位置、周边元件的高度限制、固定孔的中心距参数,在此基础上构建壳体的三维轮廓,将连接器的针脚定位槽集成在壳体内部,安装时只需要将损坏的原有连接器残余部分清理干净,将该结构件对准固定孔位锁紧,再将针脚对应焊接到原有焊盘上即可完成修复,不需要重新绘制板卡,也不需要调整原有固件的调试引脚定义。

  在安装边界的适配性上,该结构件的整体外形长度、宽度、高度都严格控制在原有JTAG连接器的占用空间范围内,突出板卡表面的高度和原有连接器保持一致,不会因为加装修复结构件导致定影器装回设备时和机壳内部的其他部件产生碰撞,三个安装孔的中心距误差控制在0.05mm以内,和原有板卡的孔位完全对齐,固定时可以采用和原有连接器相同规格的螺丝,不需要额外准备特殊规格的紧固件。结构件的分体式设计也方便后期的维护,如果后续出现针脚虚焊的问题,只需要拆开上半部分的壳体即可进行补焊作业,不需要将整个结构件从板卡上拆除,降低了二次维修的操作难度。

  在实际维修作业中,这类结构件的应用可以有效解决老旧定影器控制板接口损坏后无替换备件的问题,尤其是对于部分已经停产的型号,通过三维建模制作对应的修复结构件,能够在不改变原有板卡电气性能的前提下,快速恢复JTAG接口的调试与固件刷写功能,让定影器控制板重新恢复正常工作状态,减少备件更换的成本支出,也降低了设备的停机等待时间。结构设计时充分考虑了板上安装的空间限制,所有的棱角都做了避空处理,靠近板卡贴片电容、电阻的一侧做了0.8mm的让位槽,避免安装时挤压周边的贴片元件导致元件脱落或者焊点开裂,壳体内部的针脚定位槽每个槽位的宽度都对应标准JTAG插针的直径,插针装入后不会出现晃动偏移的问题,保证调试插头插入时每个针脚都能可靠接触,不会出现接触不良导致的调试失败、固件刷写错误等问题。
