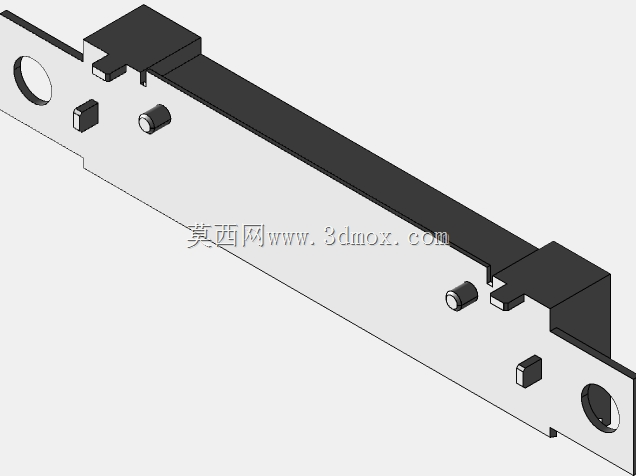

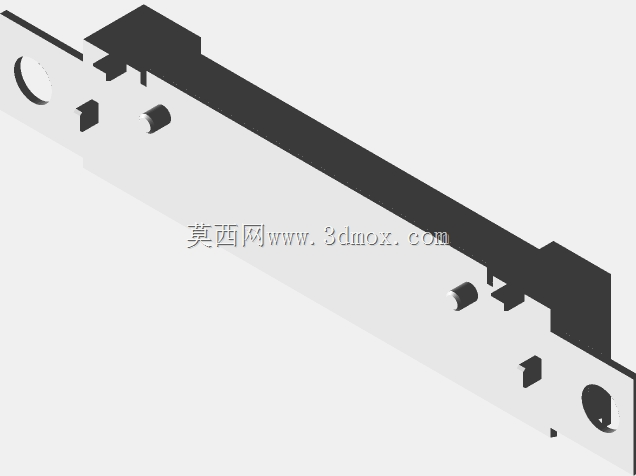

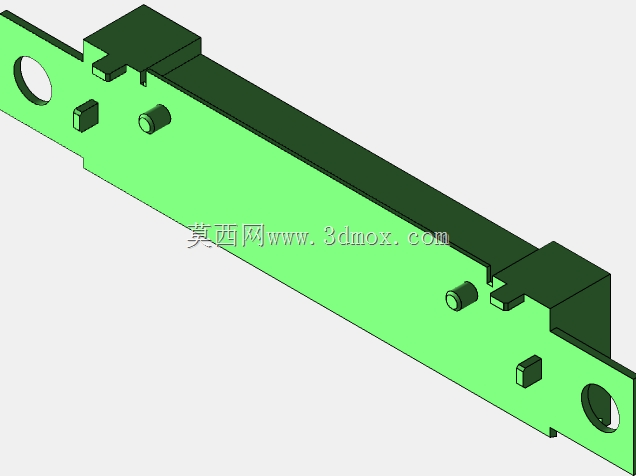

在高密度电子设备的内部互联场景中,板间信号传输的稳定性、安装空间的利用率一直是结构设计阶段需要反复权衡的核心指标,这类薄型高速对接连接器的出现,恰好解决了紧凑型设备内部板卡平行对接时的空间占用与信号传输可靠性的矛盾。不同于传统立式连接器需要预留较高的插拔操作空间,该款对接件采用Low-Pro低剖面设计,整体主体为长条形薄片状结构,主体厚度控制在极小的尺寸范围内,能够适配内部堆叠间隙不足10mm的多层板卡安装场景,常见于通信交换设备、工业控制板卡、高密度服务器模组的内部板间连接,在不需要额外增加设备整体厚度的前提下,完成两组平行排布PCB板之间的高速信号互通。
从结构设计逻辑来看,这款对接件的安装固定方式充分考虑了自动化产线的装配需求,主体两端延伸出带圆形安装孔的固定耳,安装孔位的孔径与常用的M2.5机牙螺丝匹配,固定耳与主体连接位置做了直角加强筋处理,避免装配锁附时受力导致固定耳断裂,同时固定耳的平面度公差控制在0.1mm以内,保证锁附后连接器主体与PCB板面完全贴合,不会出现翘曲导致的针脚接触不良。主体表面分布的多个定位柱与卡扣结构,在装配时能够先与PCB板上的预冲孔位完成预定位,不需要治具辅助即可快速找准安装位置,卡扣结构在定位柱插入后能够提供初步的预紧力,避免过炉焊接时连接器移位偏移,大幅降低SMT贴片阶段的不良率。
接触端的结构排布上,该连接器采用双侧错位排布的接触端子位,端子的接触点做了圆弧凸起处理,对接时能够通过弹性形变提供稳定的接触压力,即使在设备存在小幅振动的工业应用场景下,也不会出现瞬断的信号传输故障;对接导向结构设置在主体的两端,采用梯形导向凸台与凹槽配合的形式,对接时能够自动修正±0.5mm范围内的安装对位偏差,降低现场装配时的对位难度,即使是人工手动插拔维护,也不会因为对位偏差导致端子弯折损坏。从安装边界尺寸来看,这款连接器的总长度适配标准板卡的边距尺寸,两端安装孔的中心距严格遵循行业通用的安装孔位规范,能够直接替换同规格的其他品牌同类型对接件,不需要修改PCB板的开孔设计;主体宽度方向的尺寸避开了板卡上常见的元件排布禁区,安装后不会与板上的电容、电阻等表贴元件产生空间干涉,对于已经完成布线的成熟板卡方案,也可以直接替换使用,不需要重新调整PCB走线布局。
在实际使用场景中,这类高速对接连接器能够支持最高数Gbps的差分信号传输,接触端子的阻抗做了连续匹配设计,信号传输过程中的回波损耗与插入损耗都控制在高速信号传输的允许范围内,不会因为连接器的接入导致信号失真,适配高速串行总线、差分信号对的传输需求,不需要额外增加信号补偿电路。结构的材质选择上,主体绝缘部分采用耐高温的工程塑料材质,能够承受SMT回流焊的最高温区温度,焊接过程中不会出现形变、起泡的问题,金属接触部分采用铜合金基底加表面镀金处理,既保证了接触的导电性能,也提升了抗氧化能力,长期使用后接触电阻不会出现明显上升,保证设备全生命周期内的连接可靠性。不同于普通的线对板连接器,这款板对板对接件不需要额外焊接连接线,直接通过两个对接的公母端完成板间的直连,既减少了线束占用的内部空间,也降低了线束带来的信号干扰问题,在紧凑型工业设备、嵌入式计算模组、小型化通信终端的内部结构设计中,这类低剖面高速对接件已经成为板间互联的首选方案,设计人员在选型时只需要确认对接高度、针脚定义与安装孔位匹配,即可快速完成结构部分的互联设计,大幅缩短产品的开发周期。
