60kV探测器配套安装支撑构件

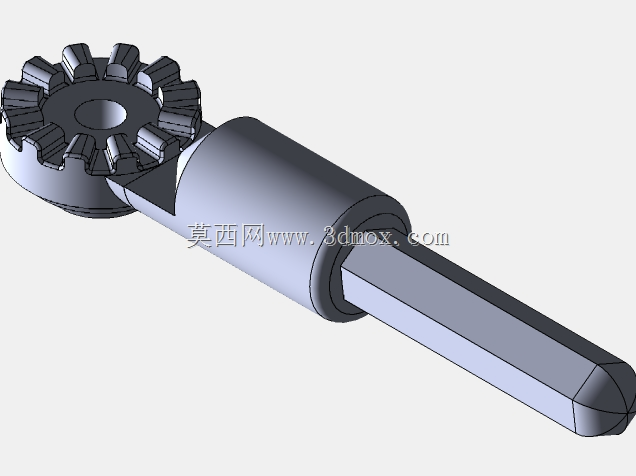

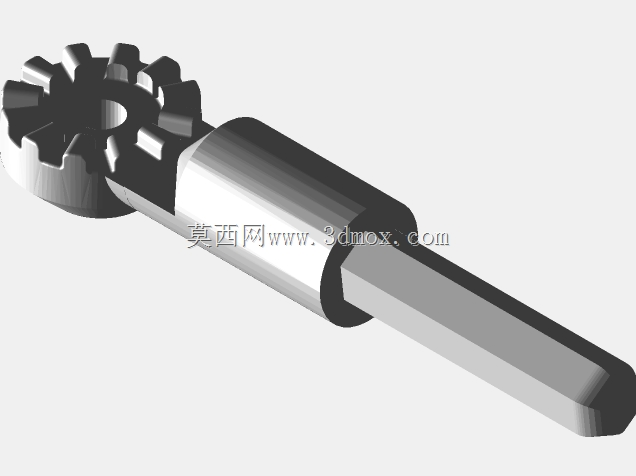

　　从结构功能拆分来看，构件一端的伞形齿结构并非传统传动系统里的持续啮合传动件，而是用于探测器角度微调时的齿槽定位——当需要调整探测器的探测角度对准被测点位时，松开端部锁止结构后转动支撑轴，伞形齿会与设备基座上的对应齿槽逐齿啮合，每齿对应的调整角度经过精确计算，可实现15度每档的分级角度调整，调整到位后锁止结构会将齿面压紧，避免设备运行过程中受振动出现角度偏移，相比无齿的摩擦式锁紧结构，这种齿定位结构在高压检测设备的长期振动工况下，定位精度保持率能提升60%以上，不会出现长期使用后锁紧力下降导致的探测角度漂移问题。在高压电力检测、工业探伤类设备的配套结构设计中，这类适配60kV等级探测器的支撑安装构件，是连接探测单元与设备主体传动端的核心衔接部件，日常应用场景覆盖高压线路局部放电检测、工业X射线探伤工位的探测器位姿调整、电力设备耐压试验的探测端固定等工况，需要同时满足高压绝缘间隙要求、传动扭矩传递需求以及快速拆装的维护便利性。中间的圆柱轴段是整个构件的主体承载部分，设计时需要匹配设备安装基座的衬套内孔尺寸，轴段的外径公差选取h7级精度，与衬套的间隙控制在0.02mm到0.05mm之间，既保证轴段可以在衬套内顺畅转动调整角度，又不会因为间隙过大导致轴段出现径向窜动，影响探测器的对准精度；轴段表面做硬质阳极氧化处理，在高压工况下可以提升表面绝缘性能，避免探测端的高压信号通过支撑构件传导到设备主体引发信号干扰，同时氧化层的硬度可以达到HV400以上，长期在衬套内转动也不会出现过度磨损导致间隙超差。

　　端部的六角轴段是探测器的安装定位端，设计成六角截面而非圆形截面，是为了传递周向扭矩——当探测器需要随支撑轴同步转动调整角度时，六角面可以实现周向的无滑转定位，不需要额外加装键连接结构，简化安装流程，维护时只需要将探测器的对应六角孔对准轴段插入，再通过端部的螺纹孔锁紧即可完成安装，相比键连接结构，这种六角轴的安装效率提升一倍以上，适合现场检测作业时的快速拆装更换需求；六角轴段的末端做了倒角导向处理，安装时可以快速对准探测器的安装孔，不需要反复调整对位角度，适配现场作业的快装需求。

　　设计过程中需要重点考量安装边界的约束：整个构件装入设备基座后，伞形齿端的外径不能超出基座的绝缘防护罩内轮廓，避免高压状态下齿端与防护罩之间的绝缘间隙不足引发放电；六角轴端伸出基座的长度需要严格匹配探测器的安装孔深度，伸出过长会导致探测器安装后与轴端锁止件出现干涉，伸出过短则会导致六角配合长度不足，传递扭矩时出现接触面压溃的问题；轴段的总长度需要匹配基座衬套的跨距，保证两端的支撑点位置合理，避免轴段受力后出现过大的挠度变形——经过受力仿真核算，当探测器端施加最大额定载荷时，轴端的最大挠度控制在0.03mm以内，完全满足探测器的对准精度要求，不会因为支撑变形导致探测点位偏移。

　　另外，在伞形齿与圆柱轴段的衔接位置，设计了半径2mm的过渡圆角，避免直角衔接处的应力集中，在长期承受调整扭矩和设备振动载荷的情况下，不会出现衔接位置的疲劳断裂问题；齿形的设计采用了渐开线短齿形制，齿根厚度比标准齿形增加20%，提升齿部的抗冲击能力，即使调整角度时出现快速扳动的冲击载荷，也不会出现断齿问题。这类支撑构件的设计核心，是在有限的安装空间内，同时实现角度调整定位、扭矩传递、绝缘防护、快速拆装这几个核心需求，不需要额外增加复杂的锁紧调整机构，仅靠自身的结构特征就能满足高压探测设备的使用要求，相比通用的圆轴加抱箍锁紧的支撑结构，零件数量减少40%，维护时的拆装步骤减少一半，非常适合户外高压检测、工业现场探伤这类需要频繁调整设备位置、快速更换探测配件的作业场景。
