宽频带射频功率检测仪表结构设计

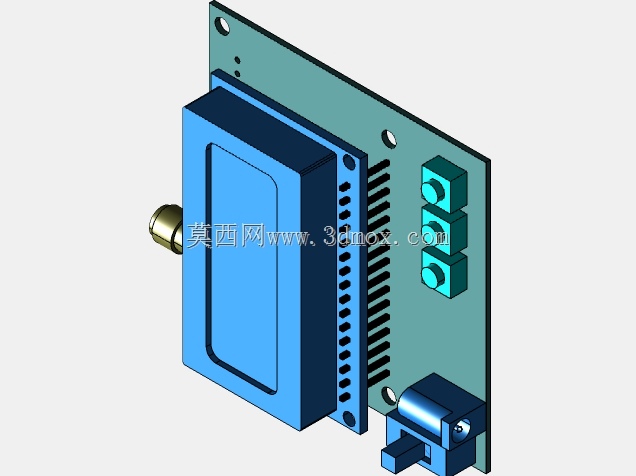

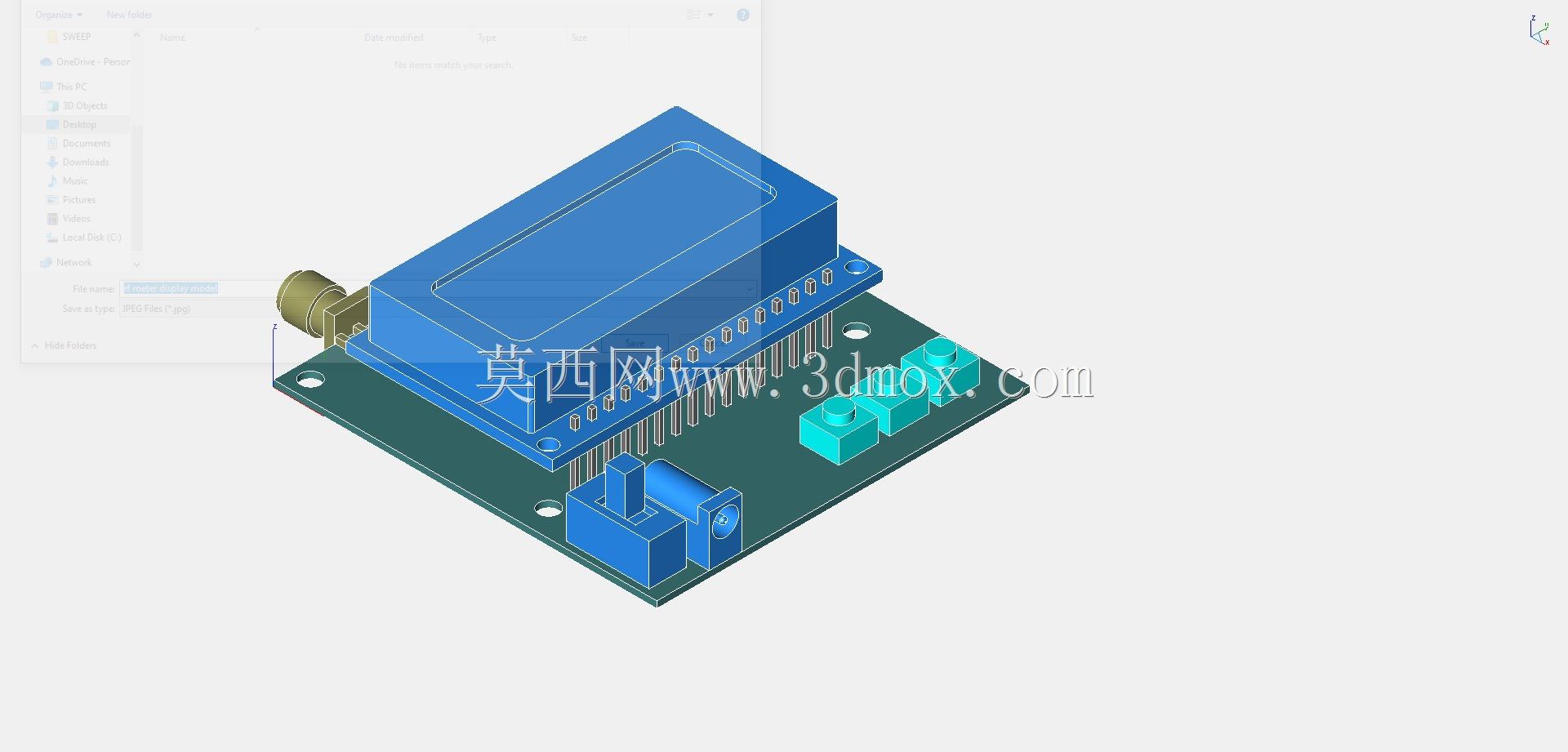

　　从结构布局来看，整个单元采用层叠式安装设计，底层是环氧玻纤材质的PCB安装基板，基板四角预留了标准的M2固定安装孔，安装孔位的中心距按照通用电子模块的安装规范设置，既可以直接通过铜柱固定在标准的工控安装壳体内，也能配合尼龙螺柱叠装在其他测试电路板上方，不会和周边的接插件、电容电感等元器件产生结构干涉。基板上的核心功能模块采用屏蔽罩封装结构，蓝色的金属屏蔽罩完全覆盖核心的射频检波、信号处理电路，屏蔽罩边缘和PCB板上的接地焊盘通过回流焊紧密贴合，能有效阻隔外界的电磁杂散信号干扰，避免检测数值出现跳变偏差，屏蔽罩顶面做了轻微的内凹防滑结构，方便生产组装时用吸嘴拾取定位，也能在叠装其他模块时减少表面刮蹭。在射频测试、无线通信设备调试、小型基站信号校验、业余无线电设备校准这类场景里，宽频段的射频功率检测单元是现场作业离不开的配套装置，这次呈现的结构设计，覆盖0.1MHz到600MHz的工作频段，功率检测范围覆盖-75dBm到+16dBm，能适配绝大多数中低频段的射频信号功率检测需求，不管是实验室里的电路模块性能验证，还是外场的通信链路信号排查，都能匹配对应的使用场景。信号输入接口采用标准的SMA同轴射频接头，接头伸出基板侧边的长度控制在11mm以内，接头的固定法兰直接焊接在PCB的接地铜皮上，既保证了射频信号传输的阻抗连续性，也能承受频繁插拔射频线带来的机械应力，不会出现焊盘脱落的问题。基板侧边预留了两排2.54mm间距的排针接口，排针的高度和上层屏蔽罩的顶面保持3mm的安全间隙，既可以直接插接到单片机开发板的排母上做功能验证，也能通过杜邦线连接外部的显示模块、供电模块，扩展不同的使用形态。

　　供电部分的接口采用通用的DC直流电源座，旁边搭配了直插式的电源滤波电容，电容的高度低于排针顶端2mm，避免插接线材时和电容产生磕碰，电源座旁边预留了接线端子的安装位，用户可以根据实际安装需求，选择DC座供电或者接线端子直连供电两种方式，不用额外改动电路板结构。在设计过程中，特意把高频信号的走线区域和电源供电区域做了物理分隔，射频输入通路到检波芯片的走线严格按照50欧姆阻抗控制，对应的结构件避让区域在PCB丝印层做了明确标记，后期做外壳结构设计时，这个区域不能设置加强筋或者固定柱，避免影响射频信号的传输性能。

　　整个模块的整体外形尺寸控制在60mm40mm22mm以内，所有外接接口都布置在基板的两个相邻侧边，剩下的两个侧边预留了足够的走线空间，不管是嵌入到便携式的手持测试仪表内部，还是集成到台式的射频测试设备里，都不需要额外调整周边的结构布局。安装时需要注意，SMA接头的对接面要和设备外壳的开孔对齐，开孔直径按照SMA接头的标准安装尺寸设置为6.5mm，接头和外壳之间可以加装铜质垫片增强接地性能，进一步提升抗干扰能力。排针接口的对位公差控制在±0.1mm以内，和通用开发板对接时不会出现插针偏斜、接触不良的问题。

　　屏蔽罩的侧面预留了2个小型的调试开口，生产调试时可以通过开口接触到内部的可调电位器，完成校准后可以用金属箔片把开口封住，不会破坏整体的屏蔽性能。从实际使用的角度出发，这个结构设计充分考虑了不同应用场景的安装兼容性，不管是个人爱好者做DIY射频测试装置，还是企业做批量的小型检测仪表生产，都能直接基于这个结构做外壳适配和功能扩展，不需要重新调整核心的电路板布局和元器件位置，能有效缩短产品的开发周期，减少结构验证的时间成本。日常使用中，这个模块可以搭配OLED显示屏做成独立的手持射频功率计，也可以集成到信号源、频谱仪这类测试设备里做功率检测单元，甚至可以嵌入到无线通信设备的内部，做实时的发射功率监测，适配的场景覆盖了从实验室研发到外场施工，从个人DIY到工业批量生产的多个层面，结构上的冗余设计也给后续的功能升级预留了足够的空间，比如更换更高精度的检波芯片、增加蓝牙传输模块时，都可以在现有结构基础上做调整，不用完全推翻原有设计。
