指示灯矩阵安装基座结构设计

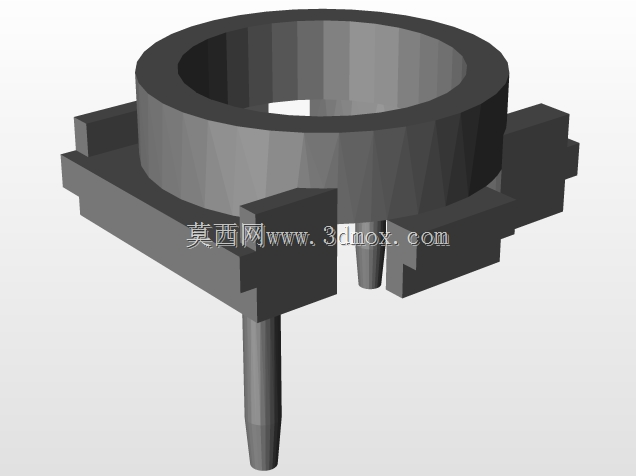

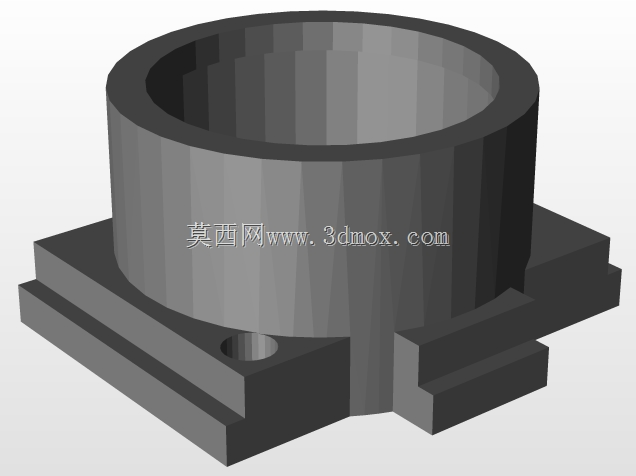

　　在车载电子、工业控制操作台的指示灯排布设计中，这类矩阵式安装基座承担着定位、绝缘、引脚固定的核心作用，很多刚接触电控结构设计的工程师容易忽略这类基座的安装边界细节，导致批量组装时出现引脚对位偏移、基座卡接松动的问题。从结构本身来看，上部的环形腔体是预留的指示灯灯体容纳空间，腔体的内径公差需要控制在0.1mm以内，才能保证灯体嵌入后不会出现径向晃动，同时环形侧壁的厚度经过反复校核，既要满足注塑成型时的壁厚均匀要求，避免出现缩痕影响装配精度，也要留出足够的绝缘距离，满足低压电控回路的爬电距离要求。

　　四周伸出的四个卡接凸块是整个结构的安装定位核心，凸块的外形尺寸完全匹配面板上的预留安装方孔，凸块根部做了微小的倒角处理，方便组装时快速导入孔位，凸块的卡接面设计了0.2mm的倒扣量，不需要额外打胶或者螺丝固定，按压到位后就能实现基座与面板的牢固连接，这种无紧固件的设计在批量组装的产线上能大幅提升装配效率，减少紧固件的物料管理成本。向下伸出的两根定位引脚，除了承担电路导通的连接作用外，还兼具防呆功能，两根引脚的中心距与PCB板上的焊盘孔位完全对应，且其中一根引脚的位置做了微小的偏移设计，反向安装时无法插入焊盘，从结构上杜绝了组装时的极性装反问题。

　　设计这类结构的时候，首先要确认的是安装面板的厚度，卡接凸块的卡槽深度必须与面板厚度匹配，过深会导致基座安装后上下窜动，过浅则会出现卡接不到位、容易脱落的问题；其次要核算引脚的伸出长度，引脚穿过PCB板后的露出长度需要控制在1.5-2mm之间，既能满足波峰焊的焊锡浸润要求，也不会因为引脚过长导致焊后与其他元器件发生干涉。很多新手在建模这类结构时，容易忽略注塑件的拔模角度，环形腔体的内壁、卡接凸块的侧壁、引脚的柱面都需要做1-1.5度的拔模处理，否则开模后会出现脱模困难、零件表面拉伤的问题。另外，基座底部与PCB板的贴合面需要保证平面度在0.05mm以内，否则焊接后会出现虚焊、引脚受力断裂的隐患。

　　在实际的应用场景中，这类矩阵排布的指示灯基座常被用在汽车仪表盘的故障指示灯组、工业设备的操作面板状态指示区，多个基座按照固定间距矩阵排布时，卡接凸块的外形尺寸一致性直接影响整排指示灯的对齐度，所以建模时需要严格控制各个特征的形位公差，尤其是四个卡接凸块相对于中心环形腔体的位置度，需要控制在0.08mm以内，才能保证多颗基座矩阵安装时的外观整齐度。结构的材质一般选用阻燃ABS材质，所以建模时还要考虑材质的收缩率，按照0.5%的收缩率预留尺寸余量，避免注塑成型后尺寸超差。引脚部分采用嵌件注塑的方式与基座本体结合，建模时需要在引脚与塑料结合的位置设计滚花结构，增强引脚与塑料的结合力，避免长期使用后引脚出现松动、扭转的问题。环形腔体的底部设计了微小的排气槽，方便灯体压入时排出腔体内的空气，避免出现压装不到位、灯体弹出的问题。在安装边界的核算上，需要注意基座安装后，背面的引脚与周边其他电子元器件的最小距离要大于2mm，满足电气安全间隙的要求，同时基座本体的最大外轮廓不能超出面板上预留的安装区域，避免相邻的指示灯基座出现干涉。
