微型电机配套L型安装固定支架结构

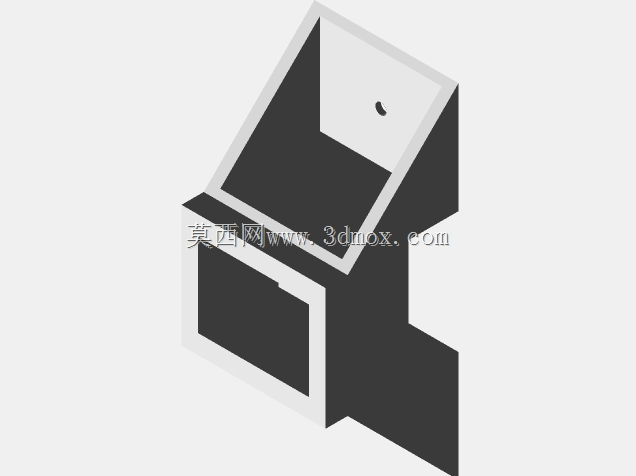

　　在小型精密传动、桌面级实验装置、微型自动化执行模组这类对安装空间有严苛限制的场景里，微型电机的固定结构往往是整套机构可靠性的第一道关卡，很多初次做小型设备的工程师容易忽略支架的结构合理性，要么预留的安装间隙不足导致电机装配时卡滞，要么支架受力结构设计不合理，电机高速运转时产生的振动会顺着支架传导到整个设备机架，带来不必要的共振噪音，甚至长期运行后出现固定位滑牙、支架形变的问题。这款配套微型电机的安装支架，采用L型折边的主体结构，从受力逻辑上看，垂直折边刚好贴合电机本体的安装平面，水平折边则负责和设备安装基面锁附，两个方向的受力面互相垂直，能把电机运转时产生的径向、轴向载荷均匀分散到安装基面上，避免单方向受力带来的应力集中。从安装边界来看，支架的垂直安装面预留了和电机端盖定位凸台匹配的避让缺口，装配时电机可以先卡入缺口完成预定位，不需要人工反复对位就能快速对准安装孔位，对于小批量设备组装的产线来说，能减少不少装配对位的辅助时间；水平安装面的开孔位置做了沉台设计，锁附螺丝的时候螺丝头不会突出支架平面，不会和电机底部的出线结构产生干涉，很多新手设计支架时容易忽略沉台的深度，要么螺丝头突出刮蹭电机外壳，要么沉台过深导致螺丝咬合螺纹的长度不足，锁附力不够出现松动。

　　支架的转角位置做了小尺寸的加强筋过渡，不要小看这几毫米的加强结构，微型电机在频繁启停、正反转切换的工况下，支架转角位置是应力最集中的区域，如果是纯直角折边没有加强结构，几千次启停循环后就可能在折边位置出现金属疲劳的微裂纹，加强筋的存在刚好把转角处的集中应力分散到两个相邻的安装面上，大幅提升支架的抗疲劳性能。实际应用场景里，这类支架常常用在小型输送线的驱动端、精密点胶设备的Z轴执行模组、桌面级3D打印机的送料机构、学生竞赛类的小型机器人关节驱动位置，这些场景的共同特点是安装空间局促，没有多余的位置容纳大尺寸的固定结构，同时要求支架本身的形位公差足够精准——如果支架的两个安装面垂直度不够，电机装上去之后输出轴就会和传动机构出现偏角，轻则导致传动皮带过早磨损、齿轮啮合噪音变大，重则会让电机轴承承受额外的径向力，大幅缩短电机的使用寿命。

　　这款支架在设计时就把两个安装面的垂直度公差控制在了0.05mm以内，安装孔的位置度公差控制在0.1mm，能保证电机装配完成后输出轴的同轴度满足小型精密传动的要求。另外支架的侧壁预留了一个小尺寸的走线缺口，电机的动力线可以从这个缺口位置顺出，不需要在支架旁边额外预留走线空间，进一步压缩了整个驱动单元的安装体积，很多紧凑结构的设备里，走线空间的预留往往是最让结构工程师头疼的部分，一个小小的走线缺口，就能避免动力线被电机转动部件剐蹭，也能让整个驱动单元的布线更规整，减少后期维护时理线的工作量。

　　从材料选型的适配性来看，这个支架的结构尺寸既适合采用钣金冲压工艺批量生产，也适合采用3D打印做小批量的样机验证，冲压生产时折边的回弹量已经在结构设计时做了预补偿，不需要反复调整冲压模具的折边角度就能保证尺寸精度；如果是做样机阶段采用FDM或者光固化3D打印，支架的壁厚设计也避开了打印时容易出现翘曲的薄厚突变结构，打印完成后只需要简单去除支撑就能直接使用，不需要二次加工。在做设备选型匹配的时候，工程师只需要确认电机端盖的安装孔距、输出轴的伸出长度，以及自身设备安装基面的固定孔位置，就能直接套用这个支架结构，不需要从零开始做固定结构的设计，能节省不少结构设计的时间，也能规避很多新手设计支架时容易犯的干涉、应力集中、公差不合理的问题。
