150W工矿照明LED铸铝散热壳体结构

　　这款铸铝散热壳体是面向150W功率等级工矿、道路固定式LED照明场景开发的核心结构件，适配厂区作业面照明、市政支路夜间照明、户外堆场泛光照明等长时间连续工作的使用场景，作为LED光源模组的承载与散热载体，直接决定整灯的工作寿命与光衰表现。从实际落地的生产适配性来看，该结构完全匹配重力铸铝的工艺特性，所有壁厚过渡均做了均匀化处理，避免铸造过程中出现缩松、冷隔缺陷，同时所有筋条的拔模斜度控制在1.5°范围内，无需额外做后期的二次机加工修型就能满足装配公差要求，能有效压缩批量生产的加工成本。

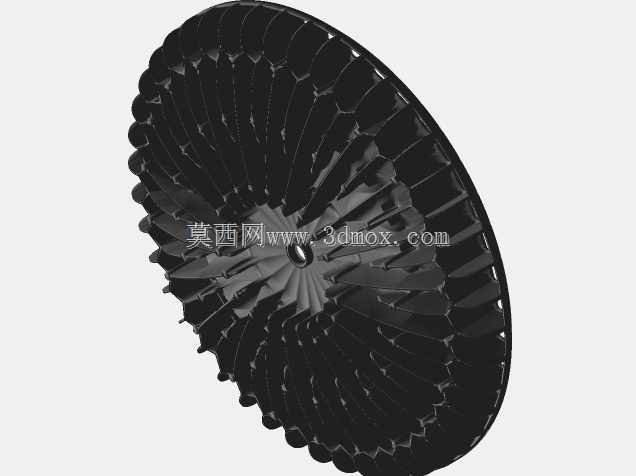

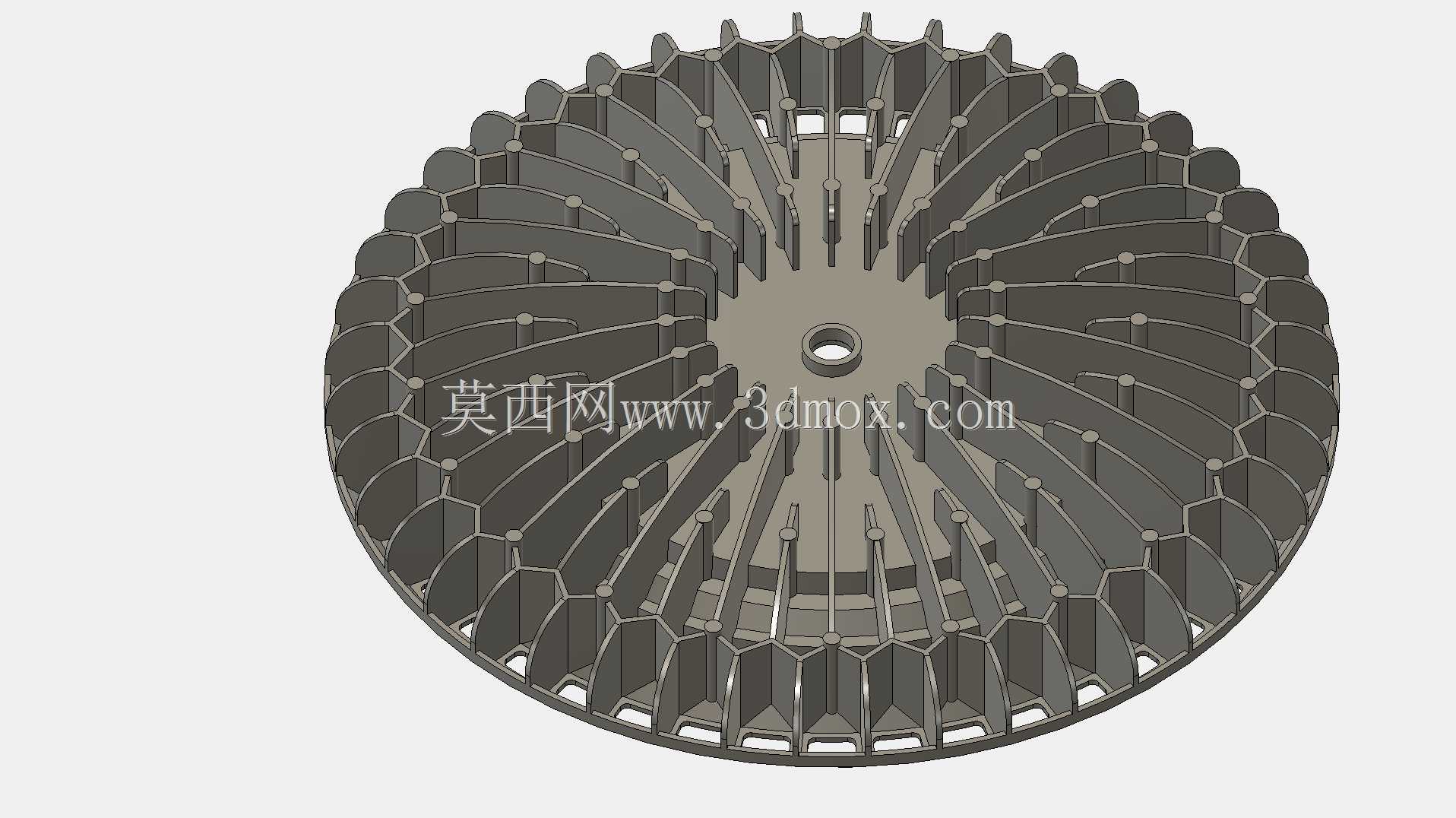

　　结构设计层面，整体采用中心对称的辐射式肋片布局，中心区域预留了光源基板的安装定位孔，安装面的平面度控制在0.1mm以内，保证LED基板与散热壳体之间的接触热阻处于较低水平，中心安装孔周边做了局部加厚处理，既可以承受光源模组、透光罩、固定支架的整体装配载荷，也能避免安装锁紧时出现应力开裂问题。外围肋片采用高低错落的差异化排布，靠近中心热源区域的肋片高度更高，向外围逐步降低高度，既匹配热流从中心向外扩散的传导路径，也能在自然对流条件下形成顺畅的空气流道——热空气从肋片间隙向上逸出时，不会出现流道堵塞形成的热量淤积，经过热传递仿真验证，在150W额定功率持续工作状态下，光源结温可以控制在安全阈值范围内，满足户外照明产品长期工作的可靠性要求。

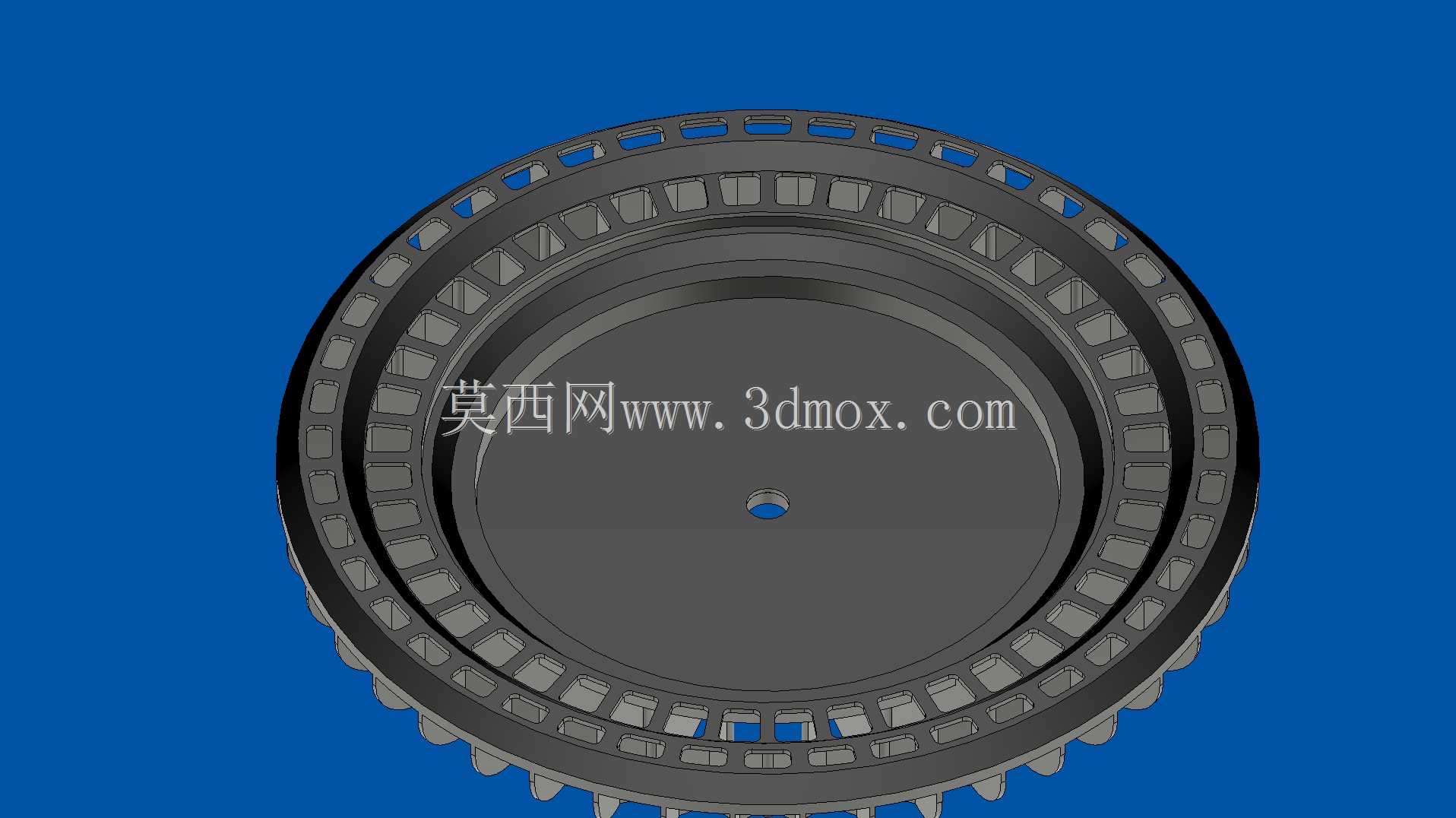

　　从安装边界尺寸来看，整体为圆形盘状结构，外围边缘做了圆弧包边处理，既可以避免安装过程中锐边划伤操作人员，也能作为透光罩的配合定位面，边缘预留的均匀分布的小孔位，可直接通过自攻螺丝或卡扣结构与透光罩、密封胶圈完成装配，密封配合面的宽度满足IP65防护等级的设计要求，可适配户外淋雨、多粉尘的恶劣使用环境。肋片之间预留的间隙宽度经过优化，既保证了足够的散热面积，也避免间隙过小导致积尘、飞虫堆积堵塞散热通道，长期使用过程中无需频繁人工清理就能维持稳定的散热效率。

　　不同于常规冲压或挤压成型的散热件，这款铸铝结构可以将安装定位柱、走线槽、密封配合面等功能结构一体铸造成型，减少后续装配的零件数量，整灯装配时仅需依次固定光源基板、驱动电源、透光罩与安装支架即可完成整机组装，装配工序更短，连接可靠性更高。结构设计阶段就充分考虑了铸造工艺的拔模需求、壁厚均匀性要求，以及实际使用中的散热效率、装配便利性、防护性能等多维度需求，所有尺寸参数均经过实际生产与测试验证，可直接用于同功率等级LED工矿灯、道路照明灯的产品开发参考，也可作为铸铝散热结构设计的典型案例，为同类功率的LED照明产品散热结构设计提供可落地的参考依据，帮助结构工程师缩短同类产品的开发周期，减少仿真验证与试模的迭代次数。
