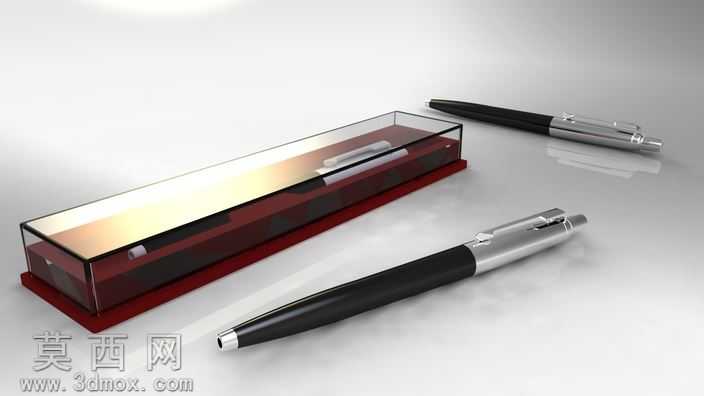

派克商务钢笔及配套收纳礼盒三维设计

本作品为派克商务钢笔搭配专属收纳礼盒的三维建模渲染作品，建模阶段依托三维软件完成全比例1:1还原，首先从钢笔的整体结构拆分入手，将笔身拆解为金属笔帽、笔夹、笔握金属段、黑色笔杆、笔尖总成、笔尾装饰件六个独立部件，逐一绘制各部件的截面轮廓草图，通过旋转、拉伸、扫描等基础建模命令生成基础实体，针对笔夹的弧形贴合结构、笔帽的环形防滑滚花、笔杆的锥形收腰造型，采用曲面放样、边界混合命令完成顺滑曲面构建，确保各部件拼接处的公差间隙控制在0.02mm以内，还原真实钢笔的装配精度。收纳礼盒部分分为透明展示上盖、绒布内衬、红色硬质底座三个模块，透明上盖采用亚克力材质建模，通过抽壳命令完成盒体的薄壁结构，边缘做0.5mm的圆角钝化处理，还原真实包装盒的注塑边缘质感；绒布内衬根据钢笔的笔身轮廓做凹陷的仿形槽设计，确保钢笔放置时的贴合度，底座部分做阶梯式造型，边缘做斜切处理提升精致感。材质调试阶段，钢笔的黑色笔杆采用哑光磨砂树脂材质，调整粗糙度参数至0.3，添加细微的颗粒质感模拟真实笔杆的防滑触感；金属部件采用镀铬金属材质，调整反射强度至0.8，添加轻微的划痕纹理模拟日常使用的金属质感；礼盒透明上盖调整折射率至1.49，添加轻微的雾面效果模拟亚克力的半通透质感，绒布内衬采用植绒材质，调整漫反射颜色为深酒红色，添加绒毛纹理贴图提升真实感，红色底座采用哑光烤漆材质，粗糙度设置为0.4，添加细微的橘皮纹理还原烤漆表面的质感。渲染阶段采用三点布光方案，主光源从左上方45度角打光，模拟展厅的柔光效果，添加反光板在笔身金属部分形成规整的高光带，突出金属部件的光泽感，辅助光源从右侧补光，消除模型暗部的死黑区域，背景采用渐变浅灰色背景，添加柔和的地面阴影，最终渲染出的作品完整还原了派克钢笔的商务质感，以及收纳礼盒的精致包装效果，可用于文具产品展示、电商宣传素材制作等场景。建模过程中重点优化了曲面的顺滑度，避免出现曲面褶皱、破面等问题，所有部件均做了实体化处理，可直接用于后续的3D打印、结构验证等环节。
