仪器面板接线端子KP-1A与KP-1B结构

　　这类面板式接线端子常配套在电源变压器、测试仪器、低压配电装置的面板区域，作为外部线缆与内部电路的导电连接节点，在实验室测试台、工业控制机柜、小型电源设备的面板上十分常见，区别于PCB焊接式端子，这类端子不需要在电路板上预留焊盘，直接通过自带的安装片固定在设备面板开孔处，外部接线不需要拆开设备外壳就能完成拆装，日常检修、换线的操作效率更高。

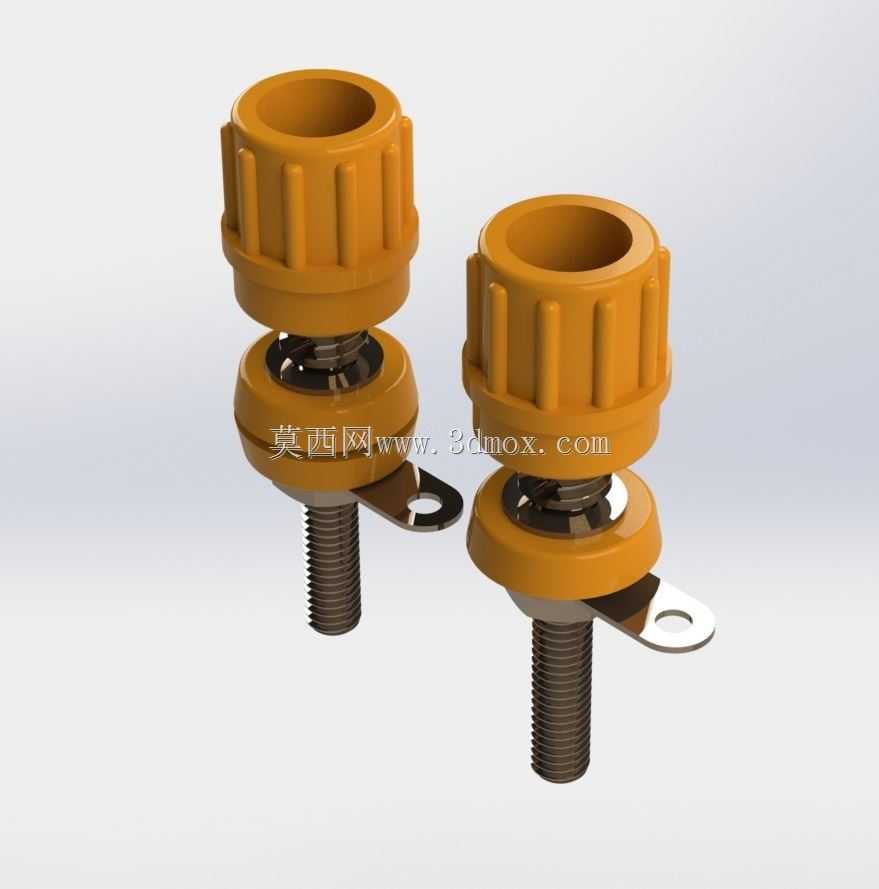

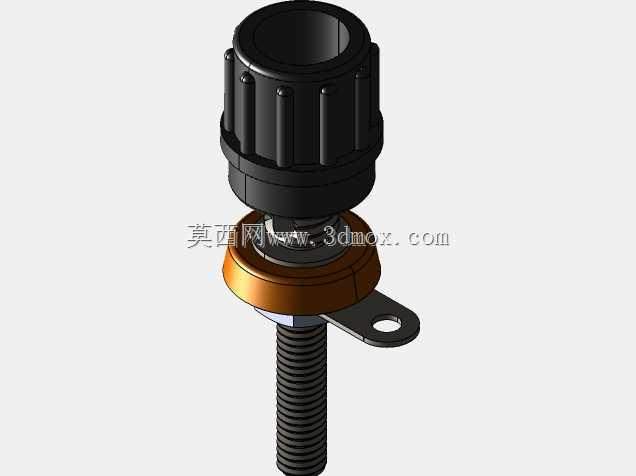

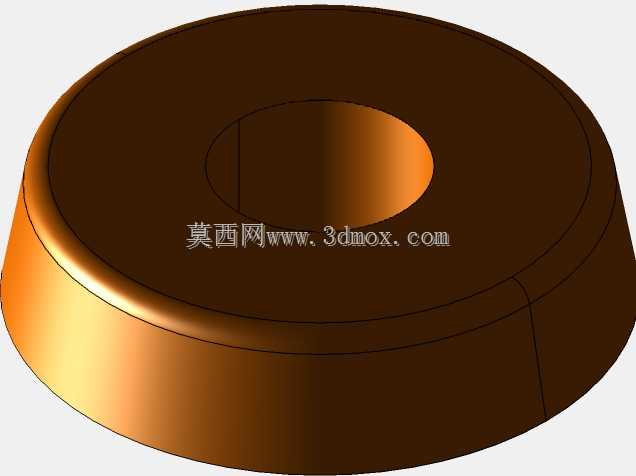

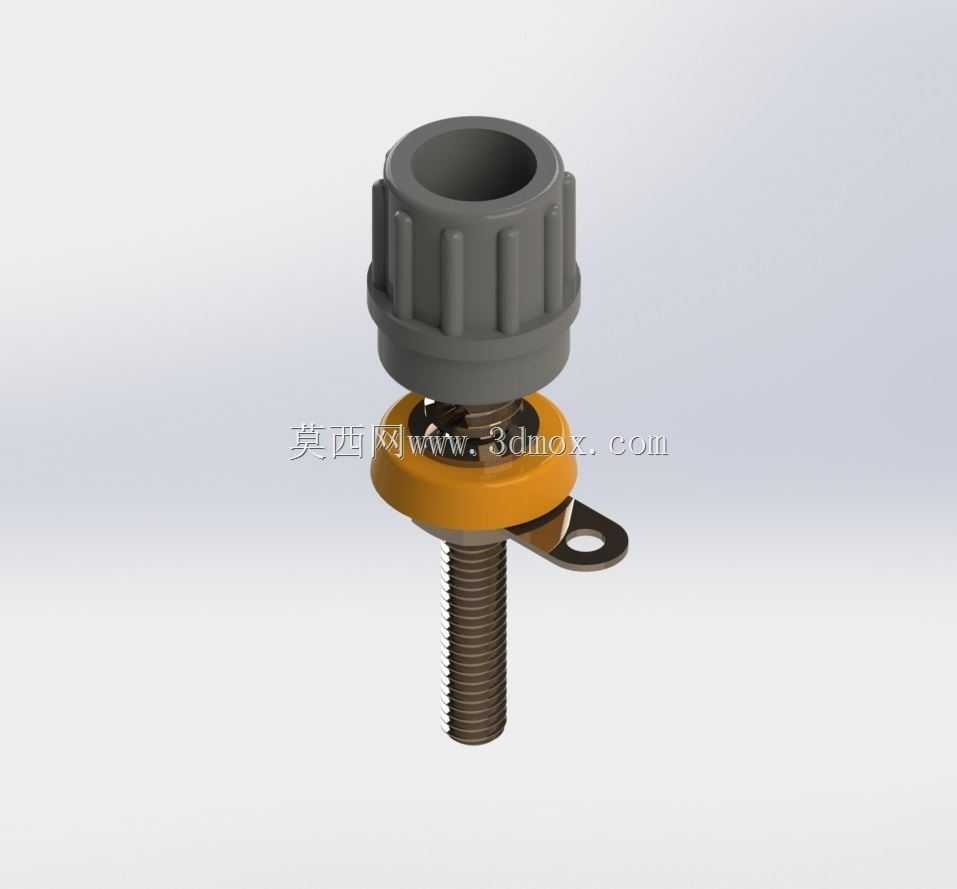

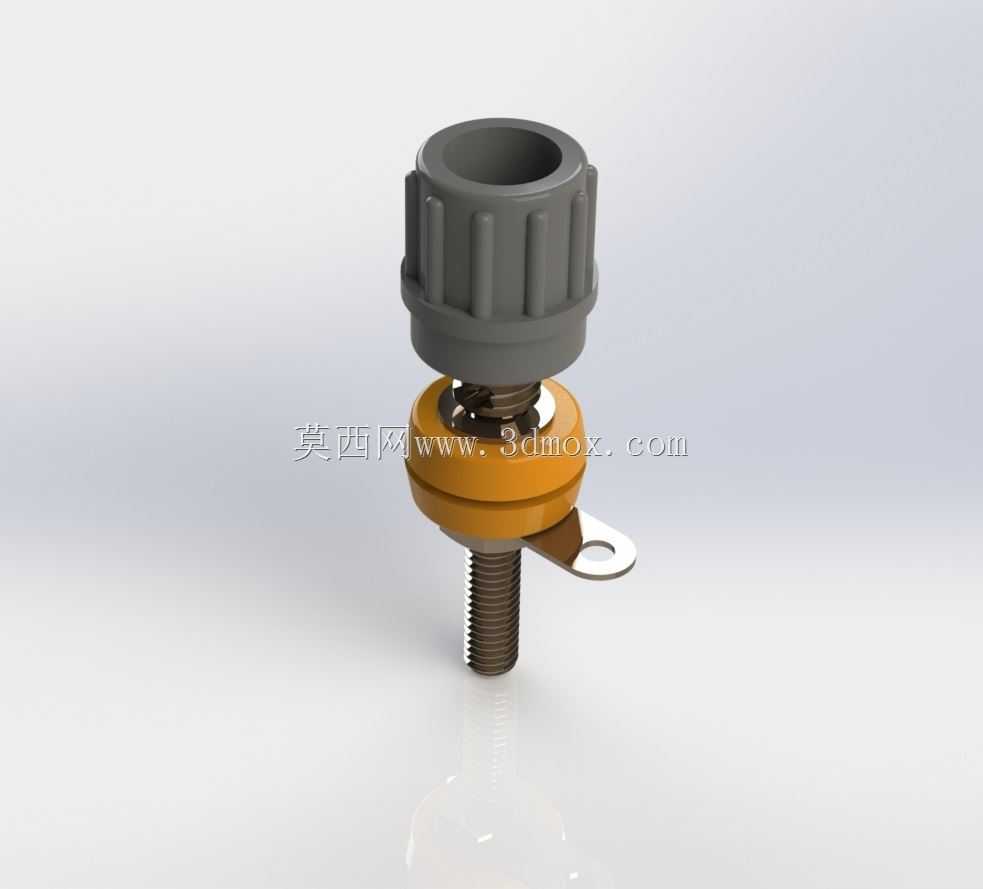

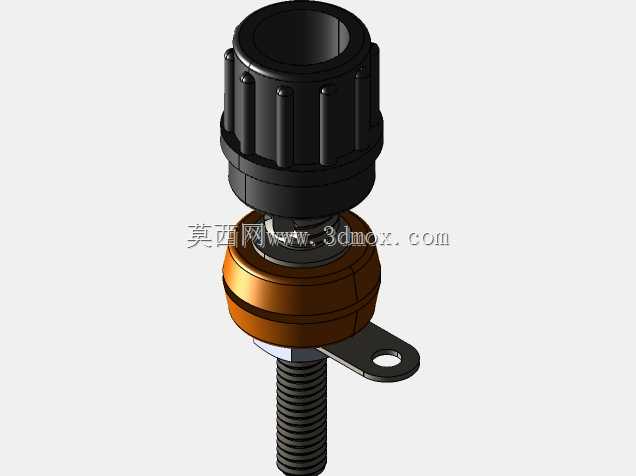

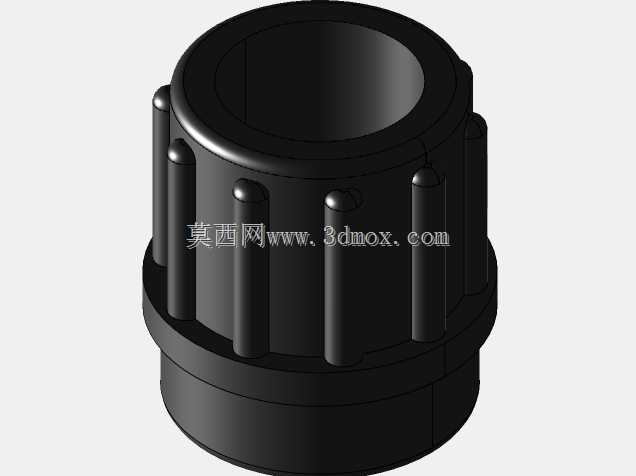

　　从结构设计来看，两款端子都采用了绝缘外壳加金属导电芯的组合结构，上部的橙色绝缘旋帽做了竖向防滑筋设计，徒手就能拧紧，不需要额外借助螺丝刀等工具，旋帽内部和导电螺杆之间做了防脱限位，拧到最大行程时不会和螺杆分离，避免日常操作时零件脱落丢失。下部的绝缘基座同样采用绝缘工程塑料材质，和金属安装片之间做了定位卡槽，安装片不会随螺杆转动，拧紧紧固螺母时安装片能始终保持平整贴合面板背面，不会出现跟转刮伤面板涂层或者内部导线的问题。

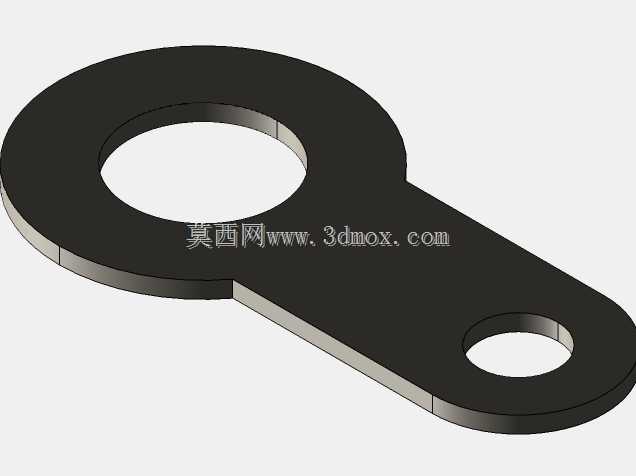

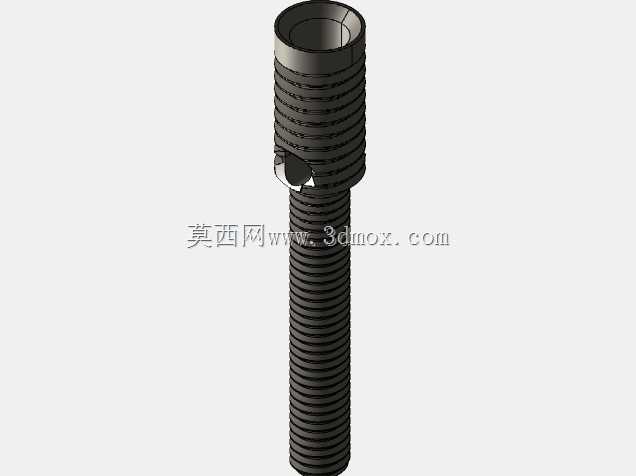

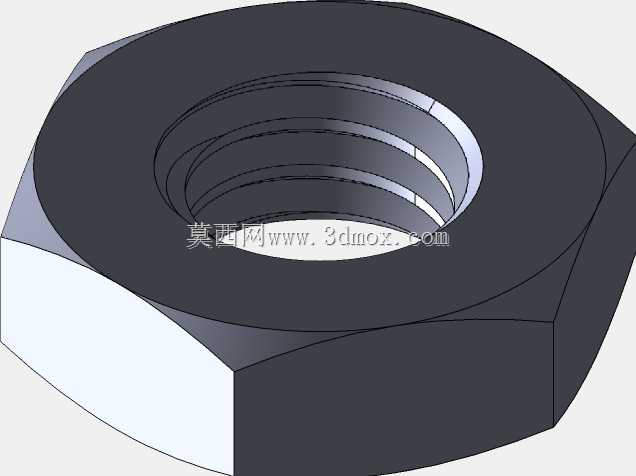

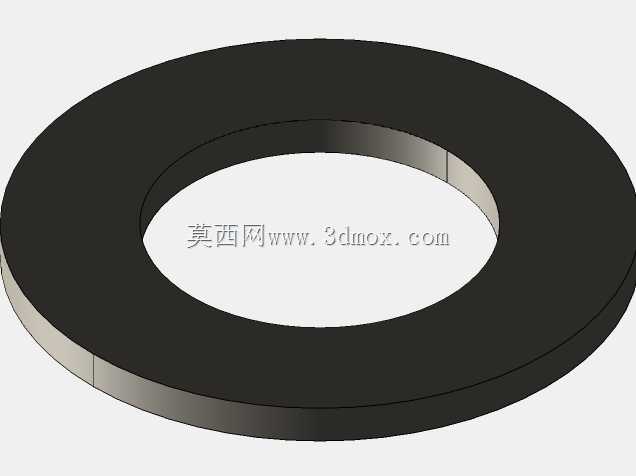

　　导电部分采用全金属螺杆搭配带孔安装片的结构，螺杆的螺纹规格统一，适配常规的接线螺母与垫片，外部导线压接冷压端子后可以直接套在螺杆上，通过上部旋帽拧紧实现可靠压接，接触电阻低，大电流通过时不会出现局部过热的问题。带孔的安装片一方面作为面板固定的受力结构，另一方面也可以作为内部导线的焊接或者压接位点，内部电路的导线可以直接固定在安装片的孔位上，导电路径短，连接可靠性高。

　　两款端子的外形尺寸接近，安装开孔尺寸保持一致，在同一块设备面板上可以通用开孔，不需要根据型号单独调整开孔参数，面板加工时可以统一排孔，减少加工工序。安装时只需要在面板上开出对应直径的圆孔，将端子从面板正面插入，背面套上垫片拧紧锁紧螺母就能完成固定，安装边界只需要预留出旋帽的外径操作空间，相邻两个端子之间的中心距只要大于旋帽外径2mm以上，就能保证徒手操作时不会碰到相邻端子，不会出现操作干涉的问题。

　　在实际选型应用中，这类端子的绝缘外壳耐常规的机油、酒精擦拭，日常设备维护时用普通清洁剂擦拭面板不会造成外壳开裂或者变色，金属导电部分做了防锈镀层，在常规室内环境下长期使用不会出现锈迹导致接触不良的问题。设计建模时需要重点关注绝缘件与金属件的配合公差，旋帽和螺杆的配合间隙要控制在合理范围，既要保证旋帽转动顺畅，又不能出现间隙过大导致的歪斜问题，绝缘基座和安装片之间的定位结构要做防转设计，避免安装时跟转导致的装配失效。建模过程中要还原防滑筋的细节、螺纹的标准牙型、安装片的开孔位置，这些细节直接影响后续装配干涉检查、面板开孔图输出的准确性，如果建模时省略了防滑筋或者安装片的折弯角度，后续输出工程图时就会出现尺寸偏差，导致实际加工出来的面板无法装配。

　　这类端子在小功率电源变压器配套场景中，主要作为输入输出电源线的接线位点，相比裸露的接线柱，带绝缘旋帽的结构能避免操作人员误碰带电部位，提升设备使用的安全性，同时旋帽拧紧后能压住导线端头，避免设备运输过程中震动导致导线松脱，提升连接的可靠性。在测试仪器场景中，这类端子可以反复拆装接线，不会因为多次拧动出现螺纹滑牙的问题，能满足测试场景频繁换线的使用需求。
