仿赛造型运动摩托车三维数字建模作品

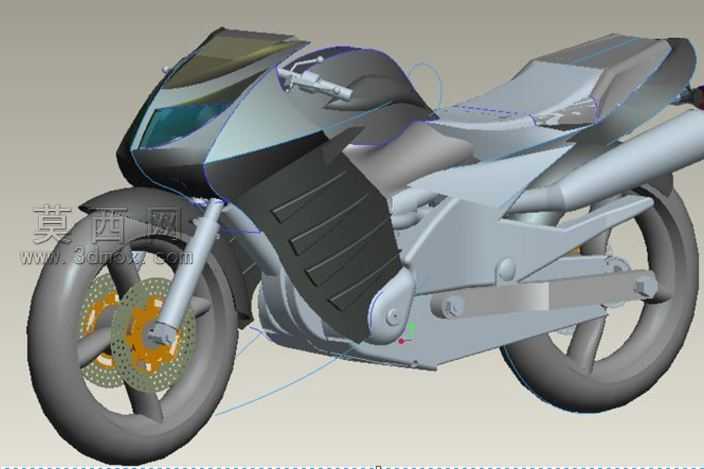

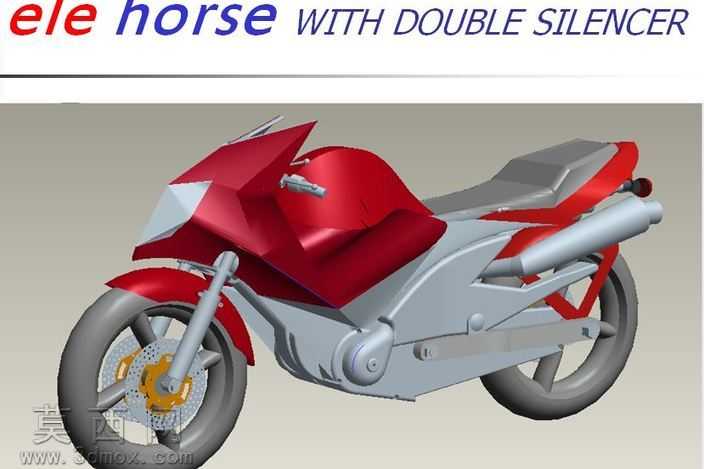

本作品为采用Pro/Engineer软件完成的运动型仿赛摩托车全参数化三维建模成果，建模过程严格遵循工业产品正向设计逻辑，以真实运动摩托的比例尺度为基准搭建整体骨架，先完成整车长宽高、轴距、坐高、前后轮倾角等核心硬点参数的定位约束，再通过自顶向下的设计方式逐层拆分各个子系统的独立零件。外观覆盖件部分采用多截面曲面、自由造型曲面结合边界混合的建模方式，精准还原仿赛车型低趴锐利的前脸造型、流畅隆起的油箱曲面、贴合骑行姿态的分体式坐垫轮廓、向后收窄的尾部整流罩，曲面构建过程中反复调整曲率连续性，确保所有外表面达到G2连续标准，避免出现曲面褶皱、棱角突兀的问题，还原量产车型的空气动力学外观特征。行走系统部分完整还原了前后双辐条轮毂、带通风散热孔的双碟刹制动盘、对置卡钳、倒置前减震、后多连杆摇架结构，所有零件间保留真实的装配间隙与运动自由度，可直观呈现减震压缩、车轮转动的运动逻辑。动力与传动部分搭建了直列四缸发动机的外部轮廓、侧置排气系统、后摇臂与链条传动结构，排气部分采用变径扫掠的建模方式还原消音鼓与尾段的流畅造型，发动机外壳的散热鳍片、安装固定点位都做了细节还原。车架部分还原了环抱式钢管车架的主体走向，覆盖件与车架的连接点位、安装卡扣都做了对应设计，确保虚拟装配时所有零件无干涉错位。材质渲染阶段针对不同零件分配对应材质属性，金属部件赋予高反光金属质感，塑料覆盖件调整为半哑光的漆面效果，轮胎赋予带细微颗粒纹理的橡胶材质，玻璃风挡调整为带轻微折射的半透明材质，通过光影调整突出整车的肌肉感与运动属性，完整呈现仿赛摩托车的设计质感，可用于产品外观验证、结构干涉检查、设计方案展示等场景。
