多管并列式胸部挂载火箭发射器三维设计

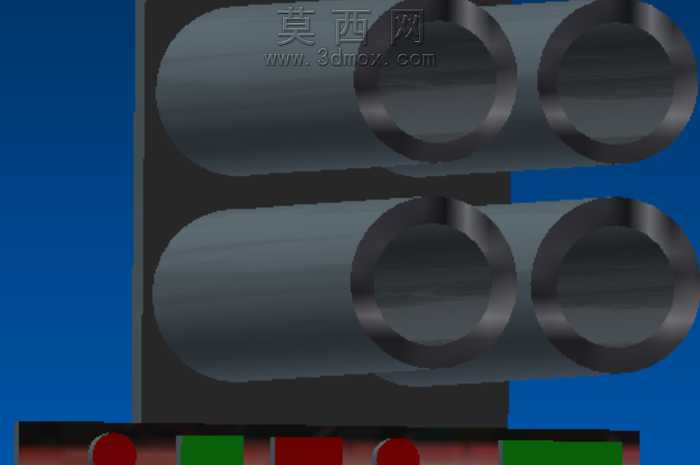

本作品为胸部挂载式多管火箭发射器三维建模设计，整体采用上下双层各两管的并列排布结构，在三维建模过程中，首先以发射管为核心基准构件展开参数化绘制，每根发射管均严格按照薄壁圆筒结构进行特征构建，精准还原管身的等径圆柱形态、管口的加厚承力边缘结构，通过拉伸、抽壳、倒角等基础建模命令完成单管的几何形态搭建，随后通过线性阵列与位置约束完成四根发射管的排布定位，保证上下层管体的轴线平行度、管间距的一致性，避免出现装配干涉问题。挂载基座部分采用板式承力结构设计，建模时通过加厚拉伸构建基座主体，在基座与发射管的连接位置添加贴合式支撑凸台，通过布尔运算完成管体与基座的融合固定，还原真实装备中发射管与挂载基座的刚性连接结构。基座底部设置多组功能标识块，分别采用红、绿配色的块状结构进行区分，建模时通过分割面、颜色赋予的方式完成不同功能区块的视觉区分，还原装备的功能分区设计。材质渲染阶段，发射管主体采用哑光深灰金属材质，调整材质的粗糙度、金属度参数模拟钢制发射管的磨砂金属质感，管口边缘通过添加细微的倒角高光效果，强化金属构件的边缘加工质感；挂载基座采用哑光黑硬质合金材质，与发射管材质形成细微的视觉层次区分；底部功能标识块分别赋予高饱和红、绿哑光漆面材质，清晰区分不同功能区域。整体模型在结构设计上充分考虑胸部挂载的使用场景，整体轮廓紧凑规整，无外凸的尖锐冗余结构，管体排布对称均衡，既保证多管搭载的发射容量，也兼顾挂载使用时的重心平衡，建模过程中对所有构件的连接位置均做了过渡处理，避免生硬的直角连接，还原真实军工装备的加工工艺细节，整体模型几何结构完整，面数排布合理，无破面、重叠面等建模问题，可用于装备结构展示、虚拟场景搭载等用途。
