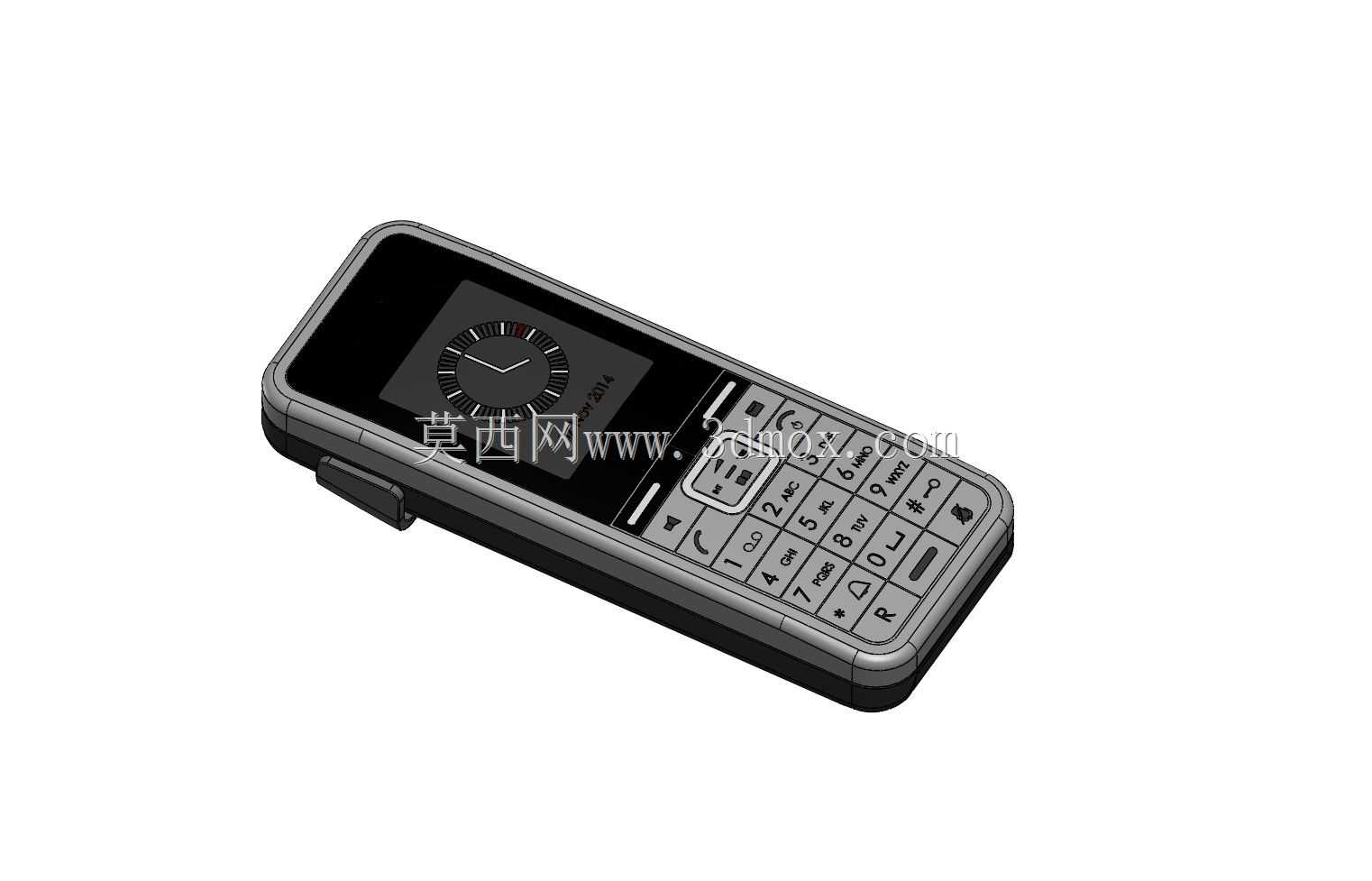

直板按键功能手机三维结构设计模型

　　这款直板按键功能手机的三维结构模型，完整还原了传统功能机的整机装配逻辑与细节特征，可作为通讯终端结构设计教学、手持设备人机工程验证的参考载体。从实际应用场景来看，这类功能机至今仍在特定领域保有使用需求，比如工业现场作业人员的通讯终端、老年群体的简易通讯设备、偏远地区低功耗通讯备用机，其结构设计的核心逻辑围绕耐用性、操作便捷性、低功耗适配展开，和当下主流触屏手机的设计取向有明显差异。

　　从设计思路层面拆解，整机采用经典的上下壳扣合装配结构，外壳边缘做了圆弧过渡处理，匹配手持握持时的手掌贴合弧度，避免直角棱边带来的硌手感，整机厚度控制在单手握持可完全包覆的尺寸区间，宽度适配成年男性手掌虎口到食指指根的握持跨度，长度方向预留了足够的按键排布空间同时不会出现握持时重心偏移的问题。前面板区域做了明确的功能分区，上方为小尺寸显示屏安装位，屏幕周边做了0.3mm的凸边防护结构，当手机正面朝下放置时，凸边会先接触接触面，避免屏幕表面直接摩擦产生划痕，屏幕下方的区域集成了完整的物理按键矩阵，包含功能导航键、数字拨号键、功能快捷键，每个按键的键帽都做了内凹弧面处理，匹配指腹按压的接触形态，按键之间预留了1.2mm的间隙，避免按压时出现连键问题，按键的行程设计在0.8mm区间，兼顾按压反馈感与结构耐用性，长期按压不会出现键帽塌陷或者回弹失效的问题。

　　机身侧面预留了挂绳孔与侧边按键的安装位，挂绳孔做了加强筋结构补强，避免挂绳拉扯时出现壳体开裂，侧边的功能按键采用和壳体一体化的悬臂结构设计，减少额外装配零件的同时保证按压手感。背部的电池仓采用可拆卸式结构设计，仓盖和壳体通过卡扣配合定位，卡扣的卡合量设计在0.5mm，既保证日常使用时仓盖不会意外脱落，又能让用户不需要额外工具即可轻松开启仓盖更换电池，电池仓内部预留了标准SIM卡的安装槽位，槽位周边做了定位挡边，避免SIM卡安装错位出现接触不良的问题。

　　从安装边界来看，整机所有外露接口都做了防尘台阶设计，底部的充电接口周边的壳体凸台比接口端面高出0.2mm，日常放置时可以减少灰尘进入接口内部的概率，同时接口位置的壳体壁厚做了局部加厚处理，避免插拔充电线时受力过大导致接口周边壳体开裂。内部的PCB安装位预留了四个定位柱，定位柱的高度和PCB板厚度匹配，装配时PCB板可以直接卡在定位柱上，通过螺丝锁紧即可完成固定，定位柱周边做了放射状加强筋，分散螺丝锁紧时的应力，避免柱体断裂。扬声器的出音孔采用阵列式小孔设计，孔位内侧预留了防尘网粘贴的台阶面，出音孔的位置对应机身背部下方，握持时不会被手掌完全遮挡，保证铃音播放的清晰度。

　　模型完整还原了整机的装配间隙，上下壳的合模间隙控制在0.1mm以内，按键和壳体开孔的间隙控制在0.15mm，既保证装配后没有明显的缝隙影响外观，又不会因为间隙过小导致按键卡滞。整机的棱角位置都做了R0.5以上的圆角处理，除了提升握持手感之外，也能减少跌落时棱角位置的应力集中，降低壳体摔裂的概率，这类结构设计细节都是经过大量实际使用验证的成熟方案，对于刚接触手持通讯设备结构设计的从业者来说，可以通过这个模型理解传统功能机的结构设计逻辑，掌握手持设备在人机工程、装配公差、耐用性设计上的核心要点，也可以在这个模型的基础上做衍生设计，比如调整按键布局、更换外壳材质、拓展特定场景的功能模块，适配不同细分场景的使用需求。
