可升降切换式半自动防护栏结构设计

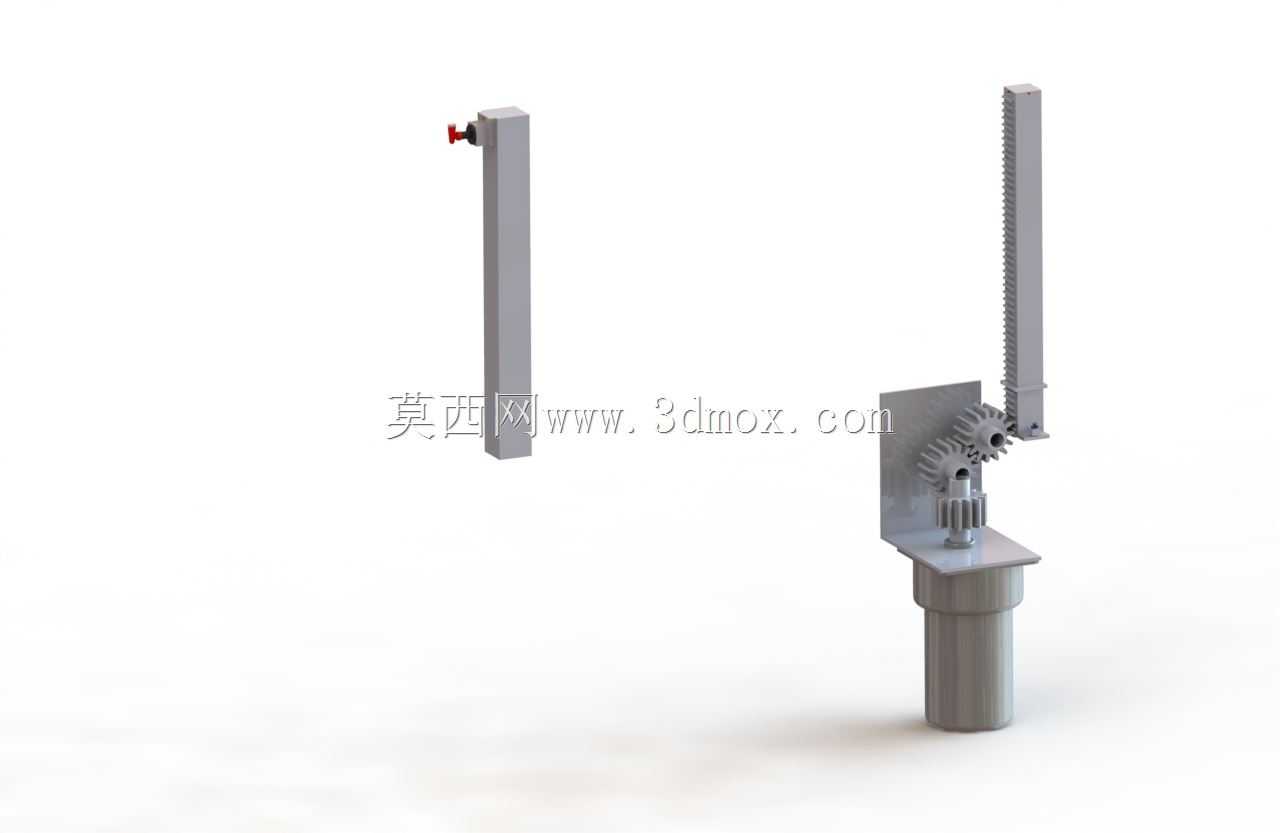

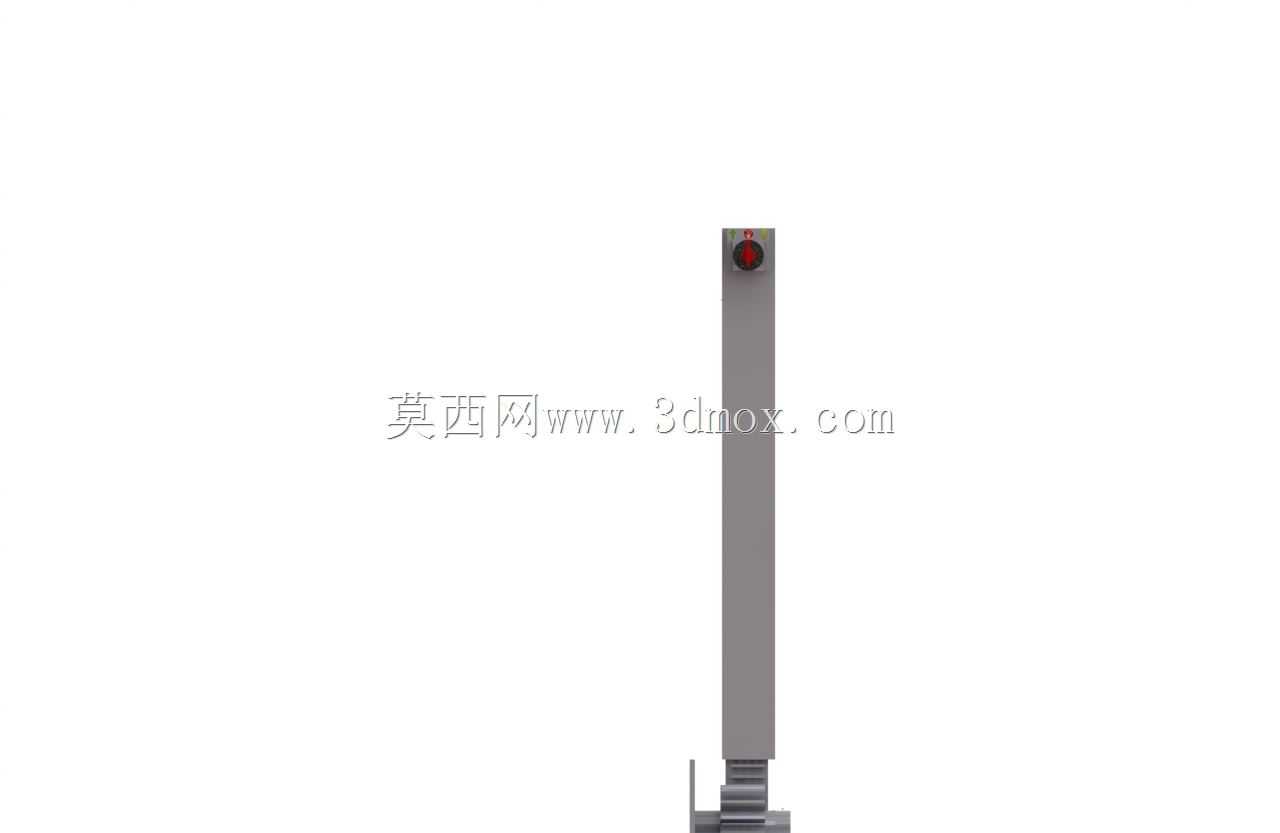

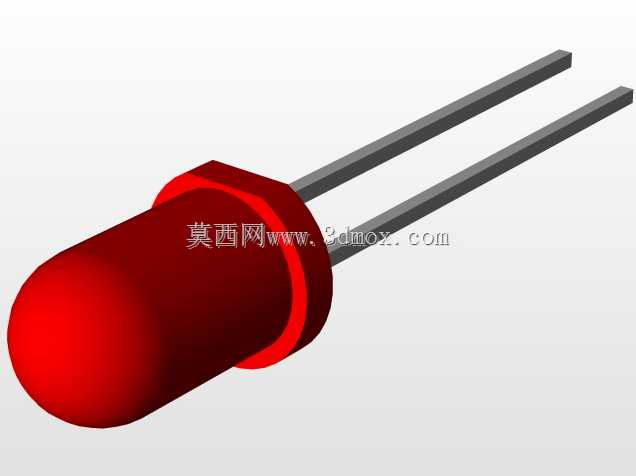

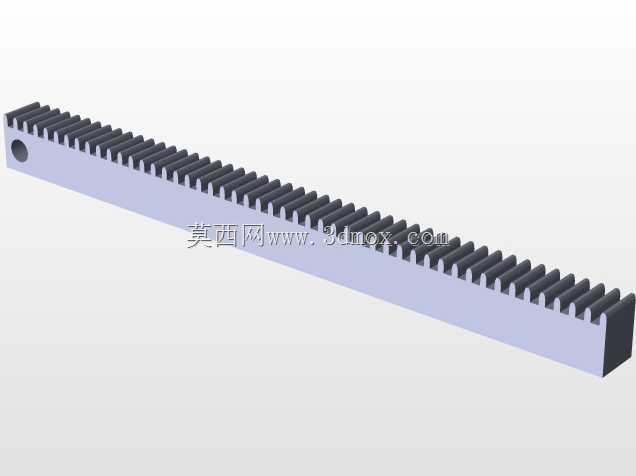

　　在工业生产现场的工位防护、设备区域隔离场景中，这类可升降的半自动防护装置是兼顾作业通行权限与安全隔离需求的常用结构，不同于固定式护栏完全阻断通行路径的设计，该结构可根据作业状态调整护栏的伸出高度，在需要人员或物料通行时降下护栏，在设备运行、危险区域需要封闭时升起护栏，适配生产现场不同工况下的防护需求。从结构设计逻辑来看，整套装置以竖向布置的长条形立柱作为升降承载主体，立柱内部集成了升降导向与驱动相关的结构，顶部设置的状态指示元件可直观反馈当前护栏的升降状态，方便现场操作人员快速判断装置工况。

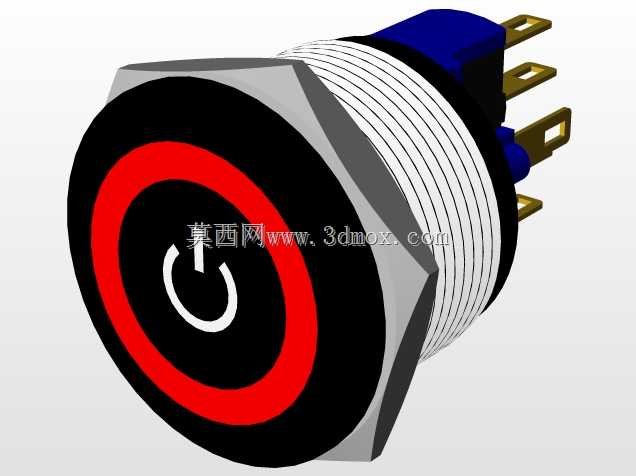

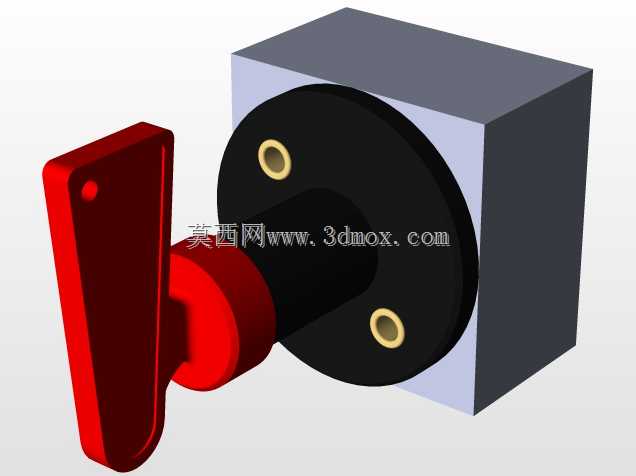

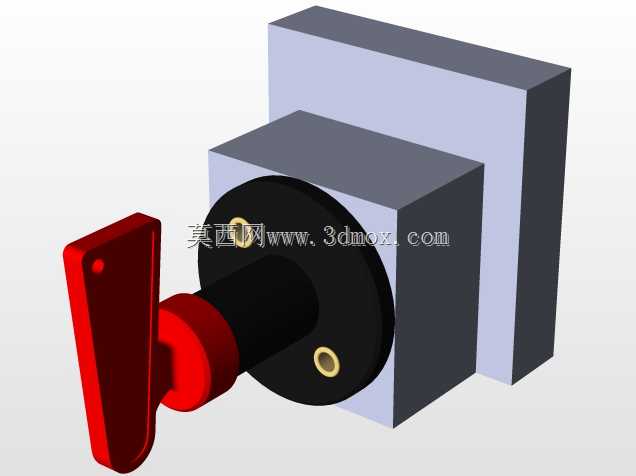

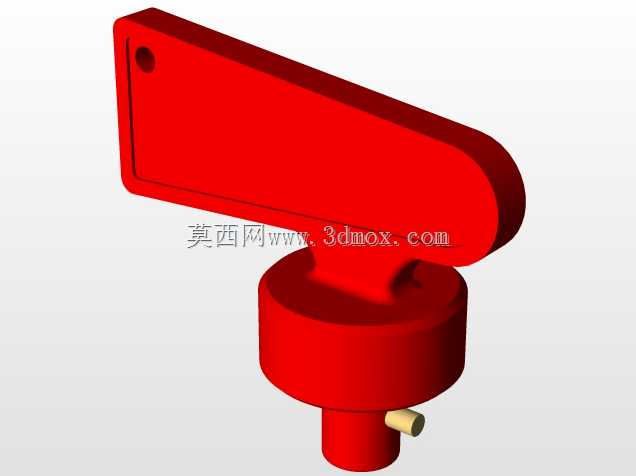

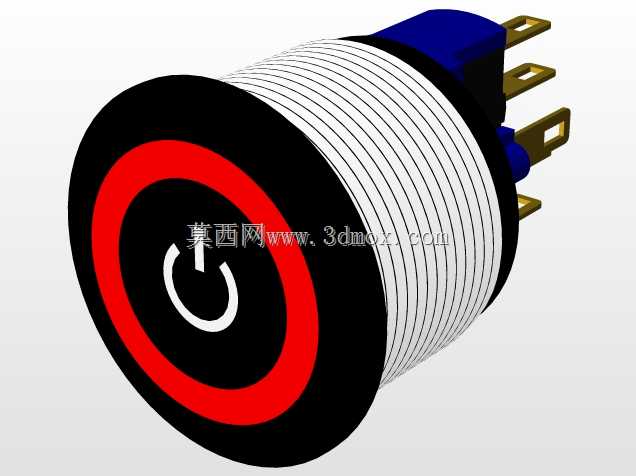

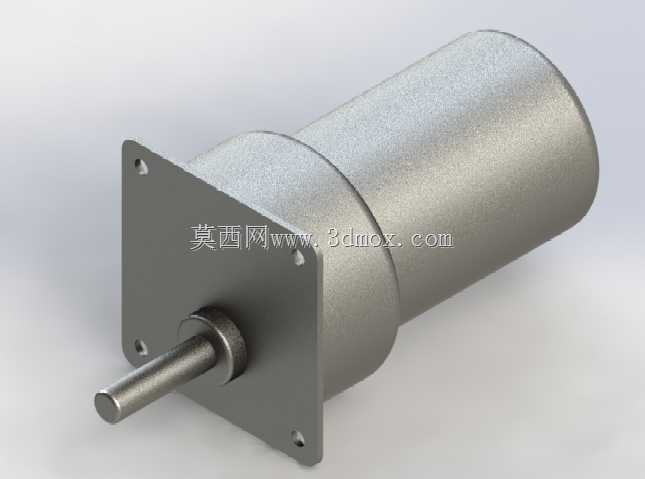

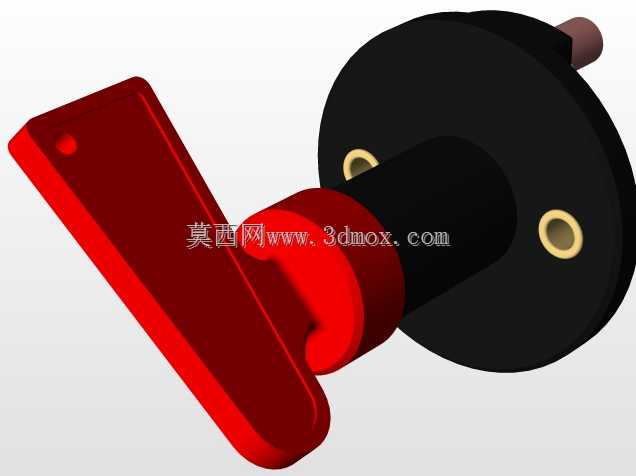

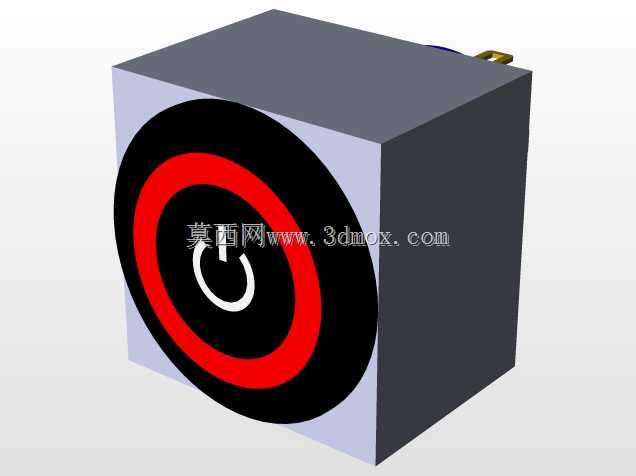

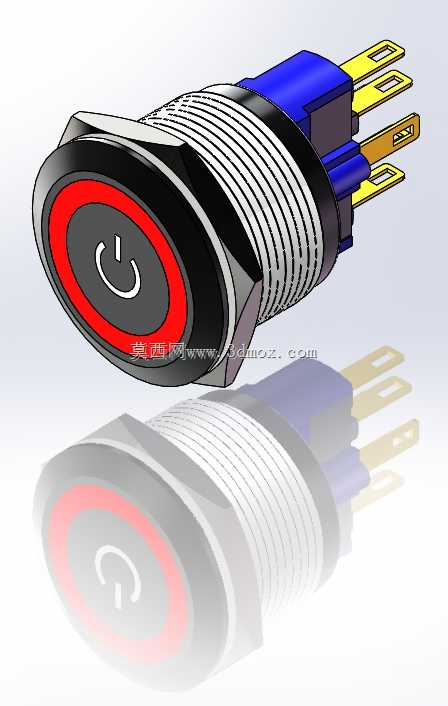

　　控制逻辑上，配套的控制箱开关可切换护栏的升降档位，触发升降动作后护栏会沿预设的导向轨迹平稳移动，内置的切换开关作为硬限位保护元件，当护栏上升到预设的最大安全高度时会触发限位信号，直接切断升降驱动的动力输出，避免护栏超程伸出引发结构卡滞、驱动过载甚至构件变形的问题，同时下降过程中也可通过对应的限位结构确定最低位的停止位置，保证每次动作的行程一致性。从安装边界来看，该护栏底部采用法兰式安装结构，可直接固定在地面预埋的安装基板或者设备周边的安装平台上，安装时需要保证立柱的竖向垂直度，避免升降过程中出现偏载卡滞，整套装置的横向占用空间较小，不会过多挤占生产现场的通行与作业空间，适合在流水线工位边缘、设备检修口周边、自动化作业单元隔离区域布置。

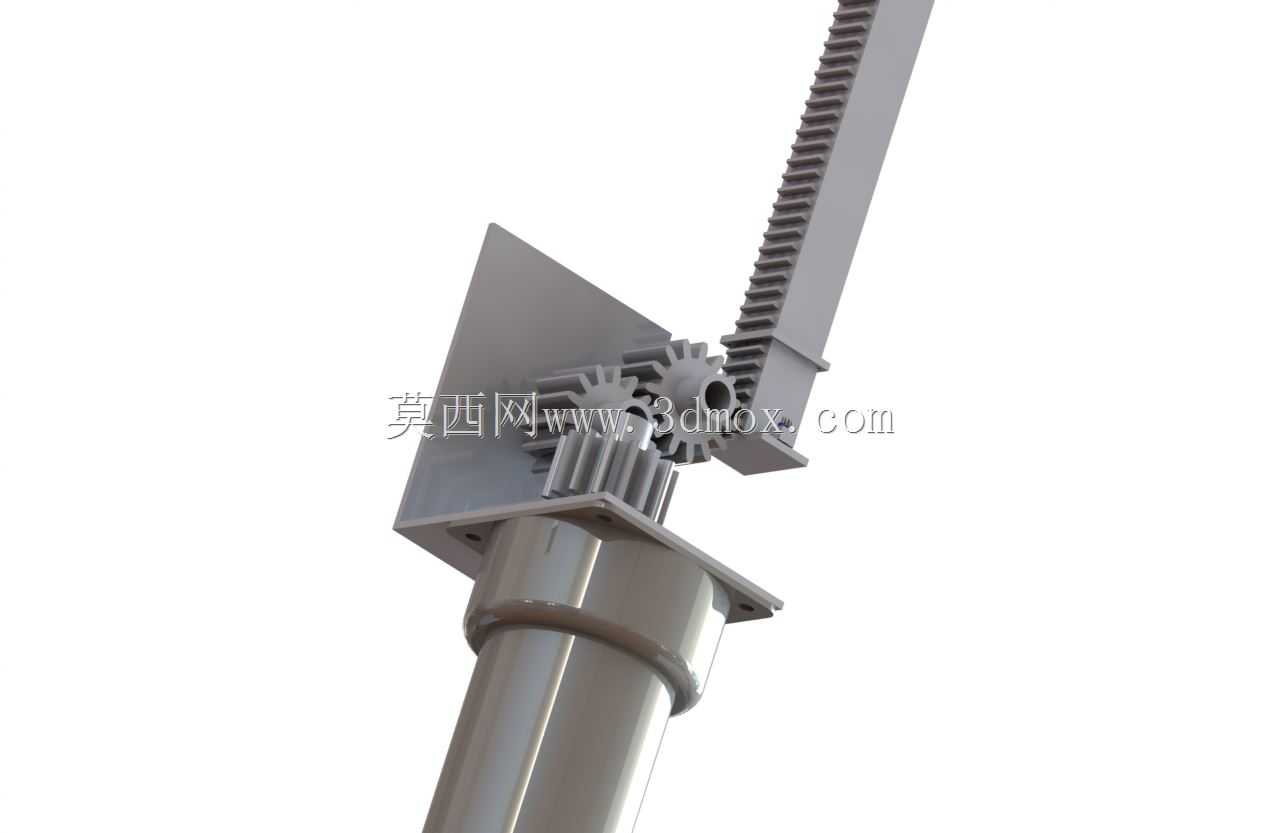

　　设计过程中需要重点考虑升降运动的平顺性，立柱内部的导向副需要预留合理的配合间隙，既要避免间隙过大导致护栏升降过程中出现晃动，也要防止间隙过小在热胀冷缩或者少量积尘的情况下出现卡滞；限位开关的触发位置需要在装配时进行微调，保证触发时机刚好对应护栏的极限工作位置，同时要设置一定的超程余量，避免开关被刚性撞击损坏。在实际应用中，这类半自动护栏可接入设备的安全联锁回路，当护栏未升到规定的安全高度时，对应的生产设备无法启动运行，从硬件层面规避人员误入危险区域的安全风险，相较于光电感应类的非接触式防护装置，这种物理式的升降护栏具备更强的抗干扰能力，不会因为现场的粉尘、光线干扰出现误触发，在焊接工位、冲压设备周边、重载搬运区域等工况复杂的场景下具备更高的可靠性。

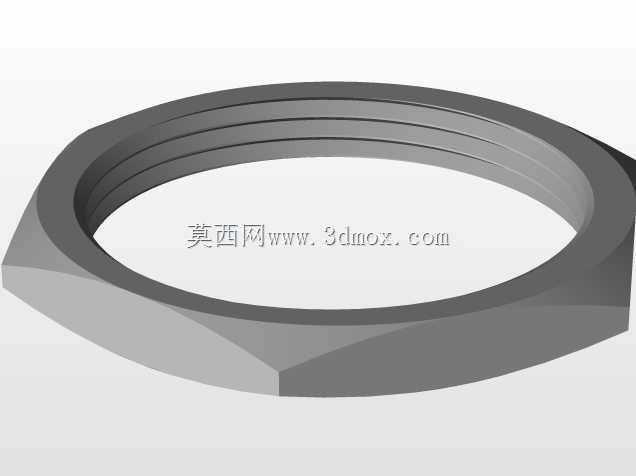

　　结构细节上，护栏底部的连接结构需要和升降驱动件做可靠的防松处理，长期往复升降动作产生的振动容易导致连接螺栓松动，设计时可采用防松垫圈或者螺纹胶进行防松处理，同时立柱的外表面做平整化处理，避免尖锐棱角对现场人员造成磕碰伤害，顶部的状态指示采用醒目的红色标识，即使在较远的位置也能清晰识别护栏的当前状态。整套结构的设计没有采用复杂的冗余机构，所有功能构件都围绕升降动作与安全限位两个核心需求布置，既控制了整体的制造成本，也降低了后期的维护难度，日常运维只需要定期对导向部位进行润滑、检查限位开关的触发灵敏度即可，不需要复杂的校准与调试工作，适合在各类工业生产场景中批量部署应用。
